Bedienungsanleitung für Warrior 12V Lithium-Akku mit Ladegerät

Erfahren Sie, wie Sie den Warrior 12V Lithium-Akku sicher laden und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Ladeanweisungen und technische Daten für das Modell 57763.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

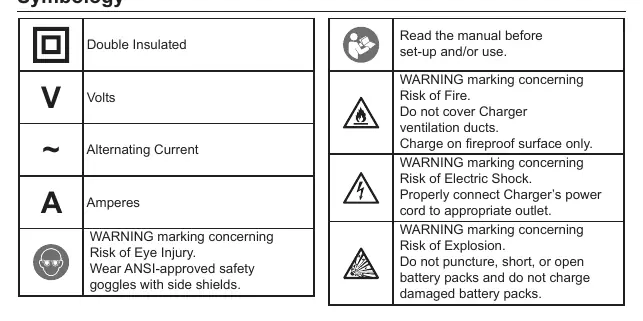

Erklärung der Sicherheitssymbole Seite 4 Abbildung A: Aufbau des Ladegeräts und Anschluss an den Akku Seite 5

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die notwendigen Sicherheits- und Betriebsanweisungen für den Warrior 12V Lithium-Akku und das zugehörige Ladegerät. Vor der ersten Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, um Brandgefahr, Stromschläge oder schwere Verletzungen zu vermeiden. Das Gerät ist nicht für Kinder geeignet.

Sicherheitshinweise

Der sichere Umgang mit dem Ladegerät und dem Akku ist entscheidend:

Erklärung der Sicherheitssymbole
Erklärung der Sicherheitssymbole
  • Brandschutz: Das Ladegerät wird während des Betriebs heiß. Platzieren Sie es auf einer stabilen, festen und nicht brennbaren Oberfläche (z. B. Metallwerkbank oder Betonboden). Halten Sie mindestens 30 cm Abstand zu brennbaren Objekten wie Vorhängen oder Wänden.
  • Belüftung: Decken Sie die Lüftungsschlitze am Ladegerät niemals ab.
  • Verwendung: Verwenden Sie keine Verlängerungskabel. Laden Sie den Akku nur in Innenräumen und setzen Sie das Ladegerät weder Regen noch Nässe aus.
  • Akku-Handhabung: Halten Sie den Akku bei Nichtgebrauch von Metallgegenständen (Büroklammern, Münzen, Schrauben) fern, um Kurzschlüsse zu vermeiden. Laden Sie keine beschädigten Akkus.
  • Gesundheit: Personen mit Herzschrittmachern sollten vor der Verwendung einen Arzt konsultieren, da elektromagnetische Felder Interferenzen verursachen können.

Technische Daten

Akku: 12VDC / 1.5Ah, Lithium-Ionen-Technologie.

Abbildung A: Aufbau des Ladegeräts und Anschluss an den Akku
Abbildung A: Aufbau des Ladegeräts und Anschluss an den Akku

Ladegerät: Eingangsspannung 120-240V / 50/60Hz, Ausgangsspannung 15V / 0.4A.

Bedienung und Laden

  1. Stellen Sie sicher, dass der Akku unbeschädigt ist und die Umgebungstemperatur zwischen 10°C und 40°C (50–104°F) liegt.
  2. Schließen Sie das Ladegerät an eine geerdete 120V-Steckdose an.
  3. Verbinden Sie das Ladegerät mit dem Akku.
  4. Ladeanzeige: Während des Ladevorgangs leuchtet die rote LED am Akku dauerhaft. Wenn der Akku vollständig geladen ist, wechselt die LED auf Grün.
  5. Trennen Sie das Ladegerät nach Abschluss des Ladevorgangs vom Stromnetz und vom Akku, um eine Überladung zu vermeiden.
  6. Lassen Sie den Akku vor der Verwendung vollständig abkühlen.

Wartung und Pflege

  • Vor jedem Gebrauch: Überprüfen Sie das Ladegerät auf lose Teile, Risse, beschädigte Kabel oder andere Mängel.
  • Nach dem Gebrauch: Wischen Sie die Außenflächen des Ladegeräts mit einem sauberen Tuch ab.
  • Lagerung: Bewahren Sie das Ladegerät und die Akkus an einem trockenen Ort außerhalb der Reichweite von Kindern auf.
  • Reparatur: Öffnen Sie das Ladegerät nicht. Reparaturen dürfen nur von qualifiziertem Fachpersonal mit identischen Ersatzteilen durchgeführt werden.

Praktische Hilfe

Typische Probleme

Ladegerät wird während des Ladevorgangs warm

Dies ist ein normaler Betriebszustand und deutet nicht auf ein Problem hin.

Akku lädt nicht oder LED leuchtet nicht

Überprüfen Sie, ob das Ladegerät korrekt an eine funktionierende Steckdose angeschlossen ist und ob der Akku fest im Ladegerät sitzt.

Akku ist beschädigt oder weist Risse auf

Verwenden Sie den Akku nicht mehr und laden Sie ihn nicht auf. Entsorgen Sie ihn ordnungsgemäß.

Vor der Verwendung

  • Überprüfen Sie das Ladegerät auf beschädigte Kabel oder Gehäuserisse.
  • Stellen Sie sicher, dass die Umgebungstemperatur zwischen 10°C und 40°C liegt.
  • Wählen Sie eine feuerfeste, stabile Unterlage für den Ladevorgang.
  • Stellen Sie sicher, dass keine brennbaren Materialien in der Nähe sind.
  • Prüfen Sie, ob die Steckdose geerdet ist.

Technische Daten in der Praxis

120-240V / 50/60Hz
Eingangsspannungsbereich des Ladegeräts (weltweit einsetzbar).

Abbildungen und Diagramme

  • Abbildung A zeigt den Aufbau: Das Ladegerät wird mit dem Akku verbunden.
  • Die Symbole auf Seite 4 erklären wichtige Sicherheitswarnungen wie Brandgefahr, Stromschlaggefahr und Explosionsgefahr.

Modellkompatibilität

  • Verwenden Sie nur die für dieses System vorgesehenen Akkus.
  • Verwenden Sie keine Verlängerungskabel mit diesem Ladegerät.
