Bedienungsanleitung für Stealth 13V2S12-CAD elektrische Seilwinde

Wichtige Informationen aus der Anleitung

Diese Seilwinde ist für den intermittierenden Betrieb ausgelegt. Überlastung kann zu Schäden an Winde, Motor oder Drahtseil führen. Das Gerät ist nicht zum Heben von Personen oder Tieren geeignet. Achten Sie darauf, dass sich immer mindestens fünf Wicklungen des Seils auf der Trommel befinden, um die Last sicher zu halten.

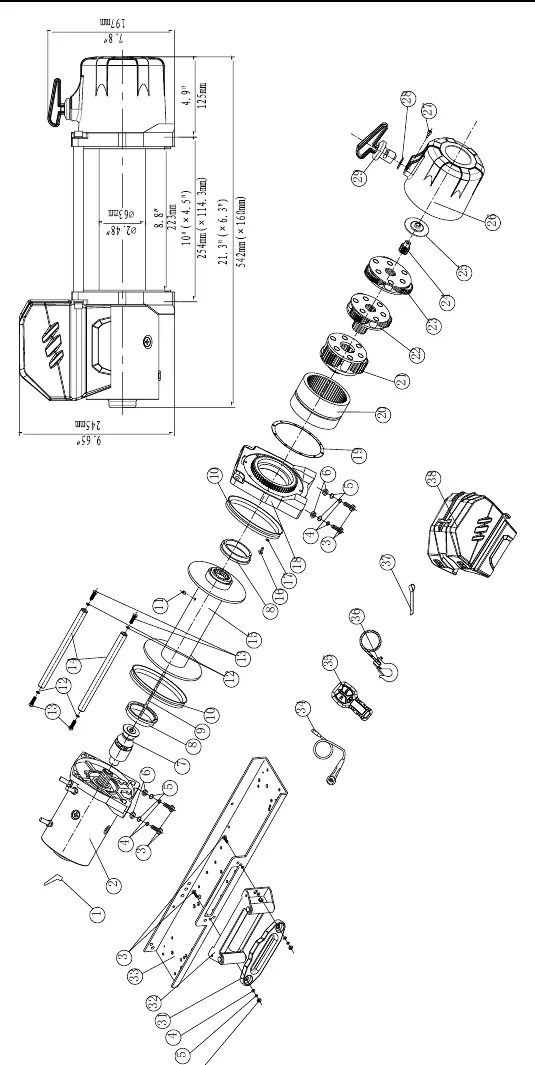

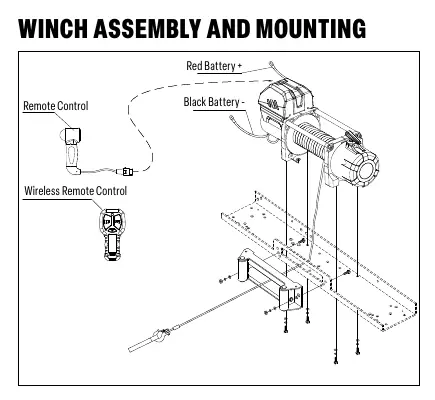

Montage und Installation

Die Winde verfügt über ein standardisiertes Lochbild für die Montage. Stellen Sie sicher, dass die Winde auf einer ebenen Fläche montiert wird, damit Motor, Trommel und Getriebegehäuse korrekt ausgerichtet sind. Eine fehlerhafte Installation ist die Hauptursache für Schäden.

• Roller Fairlead: Montieren Sie das Rollenfenster am Montagekanal. Achten Sie darauf, dass die Schrauben von innen nach außen geführt werden, um ausreichend Freiraum für die Winde zu lassen.
• Elektrischer Anschluss: Verbinden Sie die Batterie- und Motorkabel gemäß dem Schaltplan. Ein Batterietrennschalter wird dringend empfohlen, um das Fahrzeug und die Ausrüstung zu schützen.
• Kupplung: Die Kupplung muss für den Freilauf auf "OUT" (Disengage) gestellt werden, um das Seil manuell abzurollen. Zum Ziehen muss sie auf "IN" (Engage) stehen.

Bedienung und Rigging-Techniken

Planen Sie Ihren Zugvorgang sorgfältig. Verwenden Sie immer Handschuhe beim Umgang mit dem Seil. Nutzen Sie eine Umlenkrolle (Snatch Block), wenn die Last 70% der Nennzugkraft übersteigt, um die Belastung zu halbieren.

• Sicherheit: Halten Sie sich und andere Personen während des Betriebs vom Seil fern. Stehen Sie niemals über dem Seil.
• Wickeln: Achten Sie darauf, dass das Seil gleichmäßig und straff auf die Trommel gewickelt wird.
• Überhitzung: Wenn der Motor zu heiß wird, unterbrechen Sie den Betrieb und lassen Sie ihn etwa 8 Minuten abkühlen.

Wartung und Pflege

Überprüfen Sie regelmäßig den festen Sitz der Befestigungsschrauben und die elektrischen Verbindungen. Entfernen Sie Schmutz und Korrosion. Das Getriebe ist werkseitig mit Hochtemperatur-Lithiumfett geschmiert und erfordert keine interne Schmierung. Wenn das Drahtseil Anzeichen von Verschleiß oder Ausfransungen zeigt, muss es sofort ersetzt werden.

Fehlerbehebung

Bei Problemen mit der Winde prüfen Sie zuerst die Stromversorgung und die Kabelverbindungen. Wenn der Motor läuft, aber die Trommel sich nicht dreht, ist möglicherweise die Kupplung nicht eingerastet. Bei Überhitzung lassen Sie das Gerät abkühlen. Stellen Sie bei Fehlfunktionen der Bremse den Bremswinkel ein oder ersetzen Sie die Bremsscheibe.

Technische Daten

Die Modelle 13V2S12-CAD, 13V2A12-CAD, 13V2S24-CAD und 13VAE12-CAD haben eine Nennzugkraft von 13500 lbs (6123 kg) und ein Untersetzungsverhältnis von 265:1. Die genauen Spezifikationen für Stromaufnahme und Seilgeschwindigkeit variieren je nach Last und Spannung (12V oder 24V).
