Installationsanleitung für WALI 1330LM-ES Wandhalterung
Erfahren Sie, wie Sie die WALI 1330LM-ES Wandhalterung sicher montieren. Diese Anleitung enthält detaillierte Schritte zur Wandmontage an Ziegel- oder Holzwänden, zur VESA-Befestigung und zur Winkeleinstellung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Installationsanleitung beschreibt die sichere Montage der WALI 1330LM-ES Wandhalterung. Vor Beginn der Installation ist es zwingend erforderlich, die Wandbeschaffenheit zu prüfen. Die mitgelieferten Komponenten sind nicht für die Montage an Stahlständerwänden oder Hohlblocksteinen geeignet. Bei Unsicherheiten bezüglich der Wandbeschaffenheit oder der Installation sollte ein qualifizierter Fachmann hinzugezogen werden.
Lieferumfang

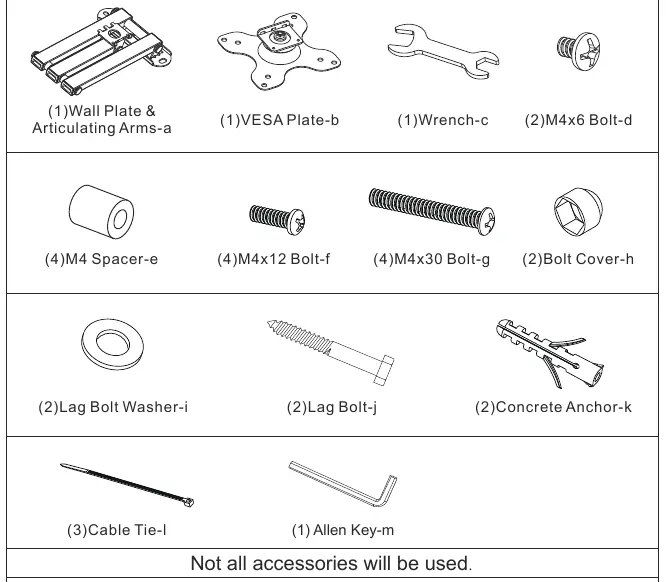

Überprüfen Sie vor der Montage den Inhalt der Verpackung anhand der Teileliste. Zu den wichtigsten Komponenten gehören die Wandplatte mit Gelenkarm, die VESA-Platte, verschiedene Schrauben (M4x6, M4x12, M4x30), Abstandshalter, Betondübel und Lagerschrauben. Nicht alle Zubehörteile werden für jede Installation benötigt.
Benötigtes Werkzeug
- 4mm Bohrer
- Kreuzschlitzschraubendreher
- 10mm Steinbohrer (für Ziegelwände)
- Wasserwaage
Montage der Wandplatte
Die Wandplatte kann an Ziegel- oder Holzwänden montiert werden:
- Ziegelwand: Markieren Sie die Bohrlöcher, bohren Sie mit einem 10mm Steinbohrer und setzen Sie die Betondübel ein. Befestigen Sie die Wandplatte mit den Lagerschrauben und Unterlegscheiben.
- Holzwand: Markieren Sie die Bohrlöcher, bohren Sie mit einem 4mm Bohrer vor und befestigen Sie die Wandplatte direkt mit den Lagerschrauben und Unterlegscheiben.
Befestigung der VESA-Platte
Befestigen Sie die VESA-Platte an der Rückseite des Geräts (z. B. Echo Show 15) unter Verwendung der passenden Schrauben (M4x12 oder M4x30) und gegebenenfalls der M4-Abstandshalter. Achten Sie dabei auf die korrekte Ausrichtung (Pfeilmarkierung "This way up!").
Verbindung mit dem Gelenkarm

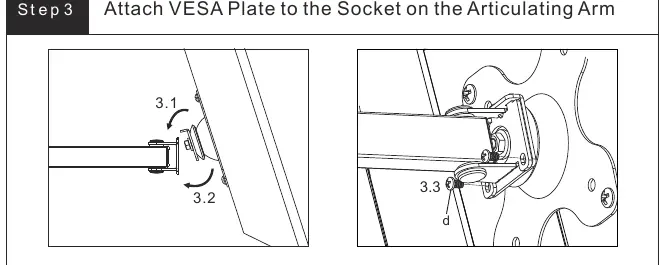

Hängen Sie die VESA-Platte in die Aufnahme am Gelenkarm ein. Sichern Sie die Verbindung anschließend mit der mitgelieferten Schraube (M4x6), um ein versehentliches Aushängen zu verhindern.
Einstellung und Abschluss
Nach der Montage können Sie den Neigungswinkel des Geräts anpassen. Sobald die gewünschte Position erreicht ist, können Sie die Abdeckkappen auf die Schrauben setzen, um ein sauberes Erscheinungsbild zu erzielen.
Praktische Hilfe
Typische Probleme
Wandbeschaffenheit
Die mitgelieferten Dübel und Schrauben sind nicht für Stahlständerwände oder Hohlblocksteine geeignet. Verwenden Sie bei solchen Wänden geeignetes Befestigungsmaterial aus dem Fachhandel.
Instabile Montage
Stellen Sie sicher, dass die Wandhalterung fest und sicher an einer vertikalen Wand montiert ist, um ein Herunterfallen des Geräts zu vermeiden.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.
- Stellen Sie sicher, dass Sie über einen 4mm Bohrer, 10mm Steinbohrer, Kreuzschlitzschraubendreher und eine Wasserwaage verfügen.
- Prüfen Sie, ob die Wand für die Montage geeignet ist (Holz oder Ziegel).
- Lesen Sie die gesamte Anleitung vor Beginn der Arbeiten sorgfältig durch.
Technische Daten in der Praxis
- Kompatibilität
- Entwickelt für Echo Show 15.
- Bohrtiefe (Ziegel)
- Bohren Sie ca. 60-65mm tief für die Betondübel.
Abbildungen und Diagramme
- Brick Mount: Zeigt die Verwendung von Dübeln (k) bei Ziegelwänden.
- Wood Mount: Zeigt die direkte Verschraubung in Holzbalken ohne Dübel.
- VESA-Montage: Verdeutlicht die Ausrichtung der VESA-Platte mit der Markierung nach oben.
Modellkompatibilität
- Nicht für Stahlständerwände geeignet.
- Nicht für Hohlblocksteinwände geeignet.
