Installationsanleitung für WALI 1330LM TV-Wandhalterung
Schnelle Installationsanleitung für die WALI 1330LM TV-Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher an Ziegel- oder Holzwänden montieren, die VESA-Platte anbringen und den Neigungswinkel einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation der WALI 1330LM TV-Wandhalterung. Bitte beachten Sie, dass die mitgelieferten Komponenten nicht für Wände mit Stahlständern oder Hohlblocksteinen geeignet sind. Sollten Sie sich bezüglich der Wandbeschaffenheit unsicher sein, ziehen Sie einen qualifizierten Installationsfachmann hinzu.

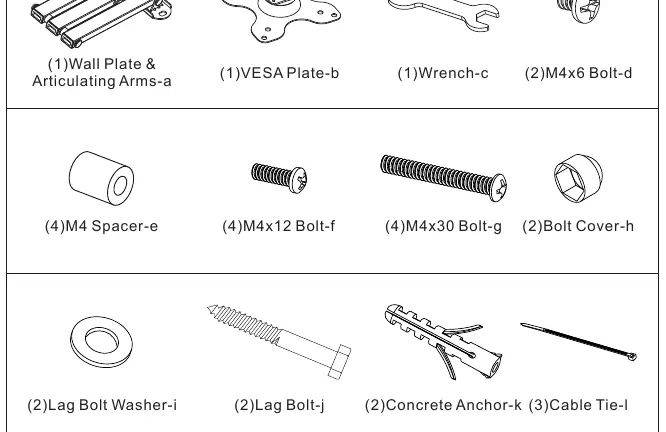

Lieferumfang
Überprüfen Sie vor Beginn der Installation den Inhalt der Verpackung anhand der folgenden Liste:
- Wandplatte mit Gelenkarmen
- VESA-Platte
- Schraubenschlüssel
- Verschiedene Schrauben (M4x6, M4x12, M4x30)
- Abstandshalter, Unterlegscheiben, Betondübel und Kabelbinder
Benötigte Werkzeuge
- 4mm Bohrer
- 10mm Steinbohrer
- Kreuzschlitzschraubendreher
- Wasserwaage
Installation

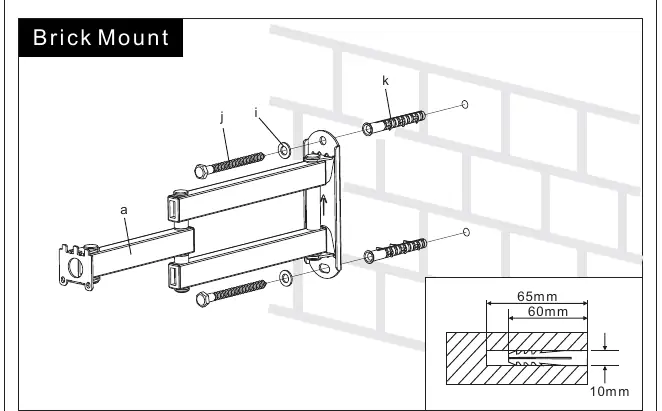

Schritt 1: Montage der Wandplatte
Die Wandplatte muss sicher an einer vertikalen Wand befestigt werden. Je nach Wandtyp ist das Vorgehen unterschiedlich:
- Ziegelwand: Verwenden Sie die Betondübel (k) und Lagerschrauben (j) mit Unterlegscheiben (i). Bohren Sie Löcher gemäß den Angaben in der Anleitung.
- Holzwand: Verwenden Sie die Lagerschrauben (j) mit Unterlegscheiben (i) direkt in den Holzbalken.

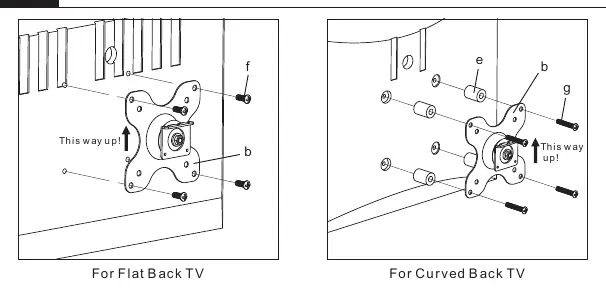

Schritt 2: Anbringen der VESA-Platte am Fernseher
Befestigen Sie die VESA-Platte (b) an den Montagelöchern Ihres Fernsehers. Achten Sie auf die Ausrichtung (Markierung "This way up!"). Verwenden Sie bei Bedarf die mitgelieferten Abstandshalter (e) für Fernseher mit gewölbter Rückseite.

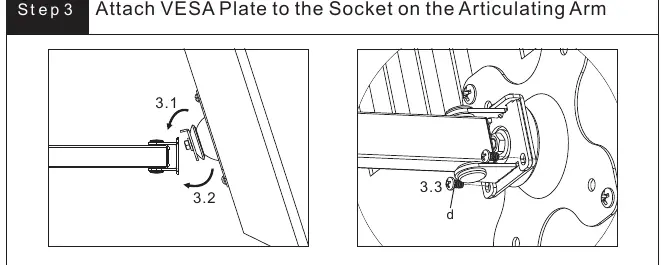

Schritt 3: Verbindung mit dem Gelenkarm
Hängen Sie die VESA-Platte in die Aufnahme am Gelenkarm ein und sichern Sie die Verbindung mit der Schraube (d).

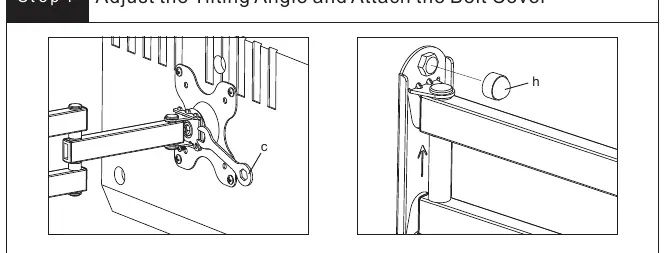

Schritt 4: Einstellung und Abdeckung
Stellen Sie den gewünschten Neigungswinkel ein. Bringen Sie abschließend die Bolzenabdeckung (h) an, um die Schraubverbindung zu verdecken.
Praktische Hilfe
Typische Probleme
Halterung ist instabil oder fällt ab
Stellen Sie sicher, dass die Halterung fest an einer vertikalen Wand montiert ist. Überprüfen Sie, ob die Schrauben vollständig angezogen sind.
Wandtyp nicht kompatibel
Die mitgelieferte Hardware ist nicht für Stahlständerwände oder Hohlblocksteinwände ausgelegt. Besorgen Sie in diesem Fall geeignetes Montagematerial im Baumarkt.
Vor der Verwendung
- Prüfen Sie, ob die Wand für die Montage geeignet ist (keine Stahlständer oder Hohlblocksteine).
- Stellen Sie sicher, dass alle Teile aus der Lieferliste vorhanden sind.
- Bereiten Sie die benötigten Werkzeuge vor: 4mm Bohrer, 10mm Steinbohrer, Kreuzschlitzschraubendreher, Wasserwaage.
- Lesen Sie die gesamte Anleitung vor Beginn der Installation sorgfältig durch.
Technische Daten in der Praxis
- Neigungswinkel
- Die Halterung ermöglicht eine Anpassung des Neigungswinkels des Fernsehers.
Abbildungen und Diagramme
- Die Anleitung unterscheidet zwischen Ziegel- und Holzmontage, wobei für Ziegelwände Dübel (k) verwendet werden müssen.
- Die VESA-Platte hat eine klare 'Oben'-Markierung, die bei der Montage beachtet werden muss.
