WALI 1342LM TV-Wandhalterung - Montageanleitung
Schnellstartanleitung für die WALI 1342LM TV-Wandhalterung. Erfahren Sie, wie Sie die Halterung sicher an Ziegel- oder Holzwänden montieren, den Fernseher befestigen und die Neigung sowie Drehung einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die WALI 1342LM ist eine TV-Wandhalterung für Bildschirme bis zu einer Größe von 39 Zoll und einem maximalen Gewicht von 15 kg (33 lbs). Lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen. Stellen Sie sicher, dass alle Teile vorhanden sind. Eine unsachgemäße Montage kann zu schweren Verletzungen oder Schäden führen.
Sicherheitshinweise:
- Montieren Sie das Produkt niemals ausschließlich an Trockenbauwänden (Gipskarton).
- Geeignete Untergründe sind Holzbalkenwände, massive Betonwände oder Ziegelwände.
- Vermeiden Sie Kippgefahren: Lassen Sie Kinder nicht am Monitor oder der Halterung klettern oder spielen.
- Überschreiten Sie niemals die Gewichtskapazität von 15 kg.
Lieferumfang
Überprüfen Sie vor Beginn, ob alle Komponenten vorhanden sind, darunter die Wandplatte mit Gelenkarmen, die VESA-Platte, verschiedene Adapter, Schrauben (M4, M5, M6, M8), Unterlegscheiben, Dübel und das Montagewerkzeug.

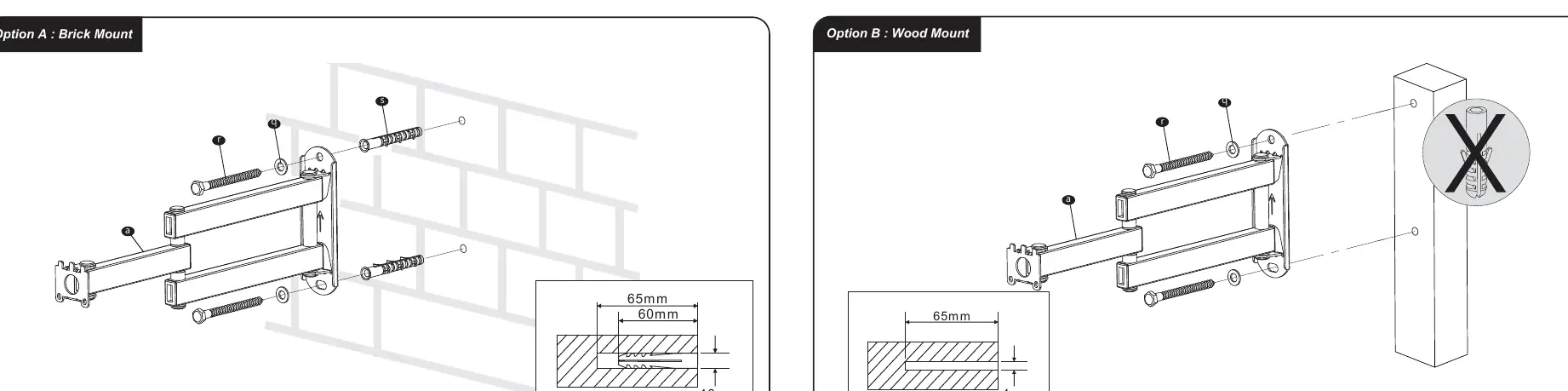

Montage der Wandplatte
Die Wandplatte muss sicher an der Wand befestigt werden. Wählen Sie die passende Methode für Ihren Wandtyp:
- Ziegel- oder Betonwand: Verwenden Sie die mitgelieferten Betondübel. Bohren Sie Löcher gemäß den Angaben (65 mm Tiefe, 10 mm Durchmesser).
- Holzwand: Befestigen Sie die Platte direkt an den Holzbalken. Bohren Sie vor (65 mm Tiefe, 4 mm Durchmesser).

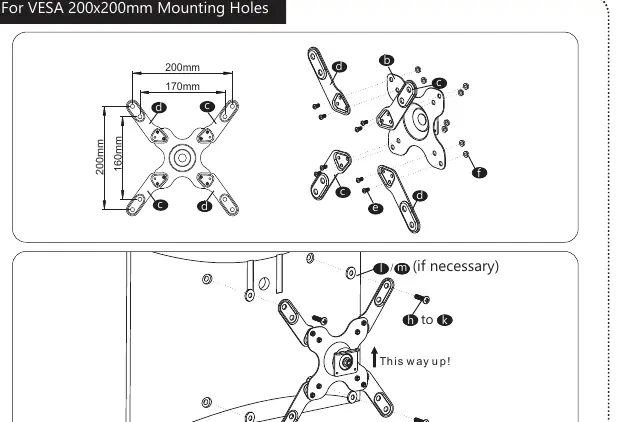

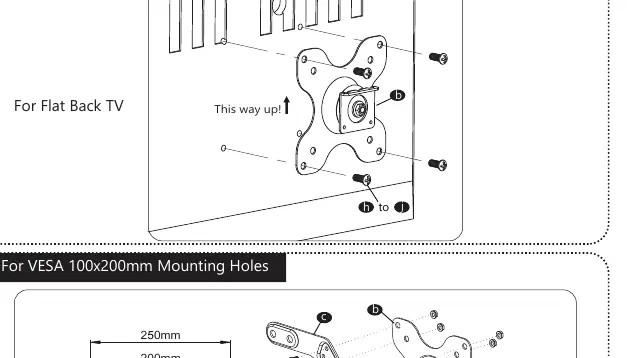

Befestigung der VESA-Platte am Fernseher
Die VESA-Platte unterstützt verschiedene Lochabstände (75x75, 100x100, 100x200, 200x200 mm). Wählen Sie die für Ihren Fernseher passende Konfiguration:
- Richten Sie die VESA-Platte (und ggf. Adapter) an den Montagelöchern auf der Rückseite des Fernsehers aus.
- Verwenden Sie die passenden Schrauben (h, i, j, k) und Unterlegscheiben (l, m), um die Platte festzuschrauben.
- Achten Sie darauf, dass die Markierung 'This way up!' nach oben zeigt.
Endmontage und Einstellungen
- Hängen Sie den Fernseher mit der montierten VESA-Platte in die Aufnahme am Gelenkarm ein und stellen Sie die Stabilität sicher.
- Ziehen Sie die Schrauben fest, um die VESA-Platte zu sichern. Drehen Sie den Monitor erst, nachdem die Schrauben festgezogen wurden.

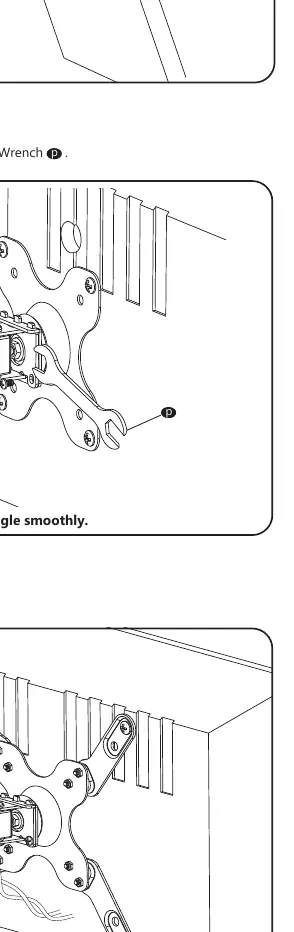

- Falls der Neigungswinkel zu schwergängig ist, lösen Sie die Mutter am Gelenkarm mit dem mitgelieferten Schraubenschlüssel.
- Setzen Sie die Abdeckkappen auf die Schrauben.
- Verwenden Sie die Kabelbinder, um die Kabel ordentlich am Arm zu führen.
- Sie können den Monitor nun schwenken, neigen und drehen, um den optimalen Betrachtungswinkel einzustellen.
Praktische Hilfe
Typische Probleme
Der Fernseher lässt sich schwer neigen oder schwenken.
Lösen Sie die Mutter am Gelenkarm mit dem mitgelieferten Schraubenschlüssel leicht, bis die Bewegung reibungslos erfolgt.
Unsicherheit bei der Wandmontage.
Stellen Sie sicher, dass die Wand aus massivem Material (Ziegel, Beton, Holz) besteht. Eine Montage nur an Trockenbauwänden ist nicht zulässig.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Teileliste vorhanden sind.
- Stellen Sie sicher, dass die Wand das Gewicht von 15 kg tragen kann.
- Überprüfen Sie das VESA-Muster Ihres Fernsehers (75x75 bis 200x200 mm).
- Stellen Sie sicher, dass Sie das richtige Werkzeug (Bohrer, Schraubendreher) zur Hand haben.
Technische Daten in der Praxis
- Tragfähigkeit
- Maximal 15 kg (33 lbs). Nicht überschreiten.
- VESA-Kompatibilität
- Unterstützt 75x75, 100x100, 100x200 und 200x200 mm.
- Max. Bildschirmgröße
- Geeignet für Bildschirme bis zu 39 Zoll.
Abbildungen und Diagramme
- Die Montage der Wandplatte unterscheidet sich je nach Wandtyp (Ziegel vs. Holz).
- Die VESA-Platte wird je nach Lochabstand des Fernsehers unterschiedlich konfiguriert.
Modellkompatibilität
- Nicht für die alleinige Montage an Trockenbauwänden geeignet.
- Nur für Ziegel-, Beton- oder Holzbalkenwände geeignet.
