Installationsanleitung für WALI 1330LM-PM Projektorhalterung
Detaillierte Installationsanleitung für die WALI 1330LM-PM Projektorhalterung. Erfahren Sie, wie Sie die Halterung sicher an Holzständern oder Betonwänden montieren und Ihren Projektor korrekt anbringen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die sichere Montage der WALI 1330LM-PM Projektorhalterung. Bitte lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie mit der Installation beginnen.
- Sicherheitshinweis: Die Halterung darf nicht an Trockenbauwänden (Drywall) oder gewölbten Decken montiert werden.
- Kippgefahr: Lassen Sie Kinder nicht am Projektor oder der Halterung spielen.
- Gewicht: Überschreiten Sie niemals die zulässige Gewichtskapazität.
- Werkzeuge: Sie benötigen einen Balkensucher (Stud Finder), eine Wasserwaage, einen Bleistift, eine Bohrmaschine, einen Steckschlüssel und einen Schraubendreher.
Wandmontage
Die Halterung kann an Holzständern oder Betonwänden befestigt werden.

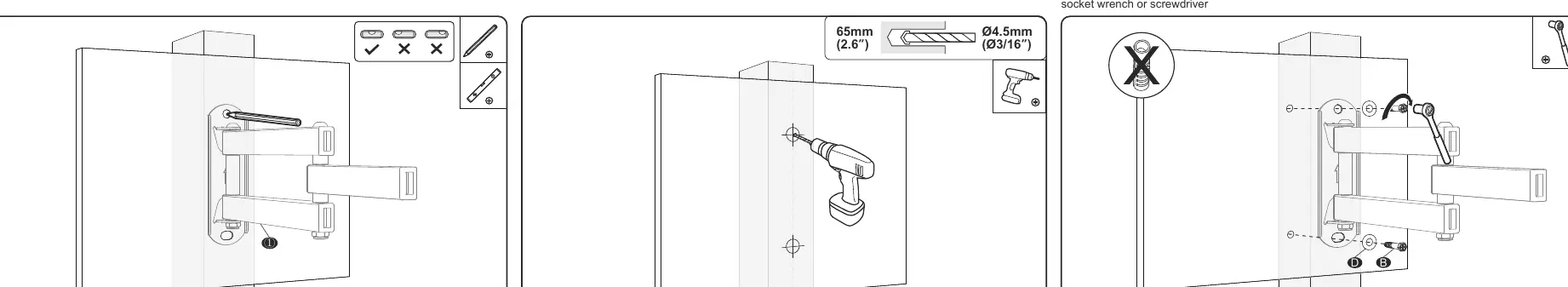

Montage an Holzständern
- Markieren Sie die Position mit einer Wasserwaage und einem Bleistift an der Wand.
- Bohren Sie Löcher mit einem Durchmesser von 4,5 mm (3/16 Zoll) und einer Tiefe von 65 mm (2,6 Zoll) an den markierten Stellen.
- Befestigen Sie die Wandplatte mit den beiliegenden Lagerschrauben (Lag Bolt B) und Unterlegscheiben (Lag Bolt Washer D) unter Verwendung eines Steckschlüssels oder Schraubendrehers.

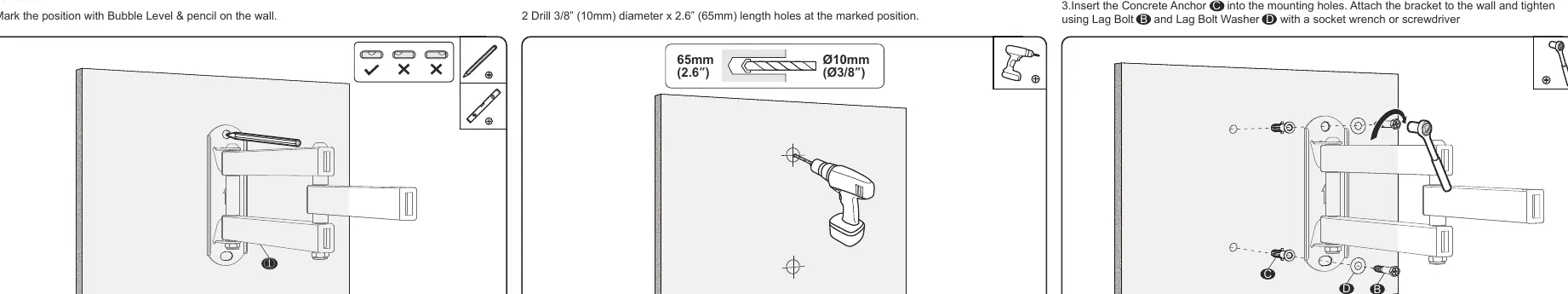

Montage an Betonwänden
- Markieren Sie die Position mit einer Wasserwaage und einem Bleistift.
- Bohren Sie Löcher mit einem Durchmesser von 10 mm (3/8 Zoll) und einer Tiefe von 65 mm (2,6 Zoll).
- Setzen Sie die Betondübel (Concrete Anchor C) in die Bohrlöcher ein.
- Befestigen Sie die Halterung mit den Lagerschrauben (Lag Bolt B) und Unterlegscheiben (Lag Bolt Washer D).
Montage des Projektors
- Universal-Kopf anbringen: Befestigen Sie den Universal-Kopf (Universal Head F) an der Wandplatte und den Gelenkarmen mit der M6x35 Schraube (A) und ziehen Sie diese fest.
- Winkel einstellen: Justieren Sie den gewünschten Winkel und ziehen Sie die Flügelschraube (F1) fest.
- Adapter wählen: Prüfen Sie, welche Schraubengröße Ihr Projektor benötigt. Verwenden Sie bei Bedarf den Schraubadapter von 1/4 Zoll auf M4 (G) oder auf M6 (H).
- Projektor befestigen: Schrauben Sie den Projektor an den Universal-Kopf (F). Falls kein Adapter benötigt wird, schrauben Sie den Projektor direkt an.
- Abdeckung: Bringen Sie die Abdeckung (Bolt Cover E) an, um die Schraube zu verdecken.
Praktische Hilfe
Typische Probleme
Montage an Trockenbauwänden
Die Halterung ist nicht für die Montage an Trockenbauwänden oder gewölbten Decken geeignet. Dies kann zu schweren Verletzungen oder Sachschäden führen.
Projektor passt nicht an die Halterung
Stellen Sie sicher, dass Sie den korrekten Schraubadapter (M4 oder M6) verwenden, falls Ihr Projektor kein 1/4-Zoll-Gewinde besitzt.
Vor der Verwendung
- Balkensucher (Stud Finder) für Holzständer
- Bleistift zum Markieren
- Bohrmaschine mit passenden Bohrern (4,5 mm für Holz, 10 mm für Beton)
- Steckschlüssel oder Schraubendreher
- Überprüfung der Tragfähigkeit der Wand
Technische Daten in der Praxis
- Bohrlochdurchmesser (Holz)
- 4,5 mm (3/16 Zoll)
- Bohrlochdurchmesser (Beton)
- 10 mm (3/8 Zoll)
- Schraubadapter
- Inklusive Adapter für 1/4 Zoll auf M4 und 1/4 Zoll auf M6 Gewinde
Abbildungen und Diagramme
- Die Anleitung zeigt zwei separate Montagepfade: 'a. Wood Stud' für Holzständer und 'b. Concrete Wall' für Betonwände.
- Schritt 3.1 und 3.2 verdeutlichen die Auswahl des richtigen Schraubadapters für den Projektor.
Modellkompatibilität
- Nicht für Trockenbauwände (Drywall) geeignet.
- Nicht für gewölbte Decken geeignet.
