Installationsanleitung für WALI 1339LM TV-Wandhalterung

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der WALI 1339LM TV-Wandhalterung. Vor Beginn der Installation ist es zwingend erforderlich, die Wandbeschaffenheit zu prüfen und sicherzustellen, dass diese das Gewicht des Fernsehers tragen kann. Bei Unsicherheiten bezüglich der Wandbeschaffenheit oder der Montage sollte ein qualifizierter Installateur hinzugezogen werden. Verwenden Sie keine beschädigten oder defekten Teile.

Benötigte Werkzeuge

• 4mm Bohrer
• 10mm Steinbohrer (für Ziegelwände)
• Kreuzschlitzschraubendreher
• Wasserwaage

Lieferumfang und Vorbereitung

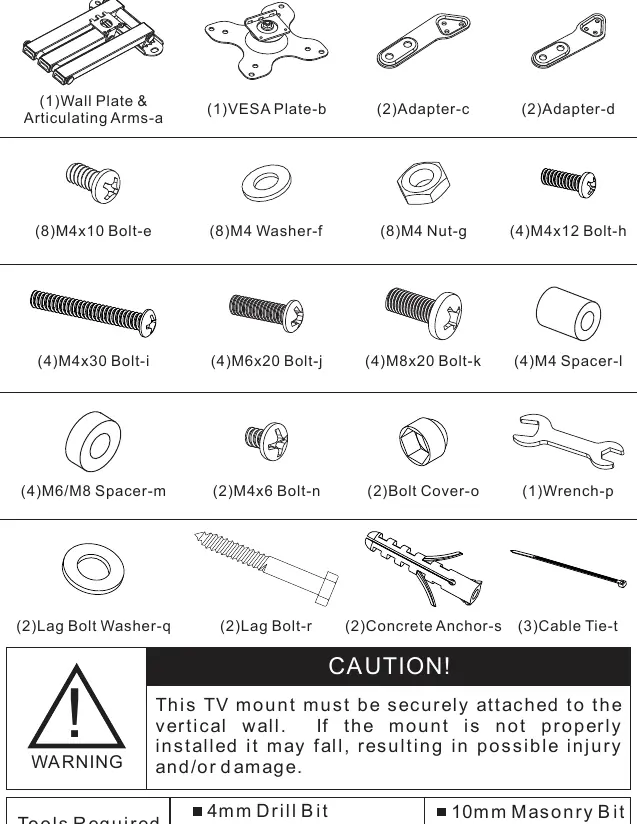

Überprüfen Sie vor der Montage den Inhalt des Pakets anhand der mitgelieferten Teileliste. Stellen Sie sicher, dass alle Komponenten (Wandplatte, VESA-Platte, Adapter, Schrauben, Dübel) vorhanden und unbeschädigt sind.

Schritt 1: Wandplatte montieren

Die Montage unterscheidet sich je nach Wandtyp:

• Ziegelwand: Verwenden Sie die Lag-Bolzen (r) mit den Unterlegscheiben (q) und den Betonankern (s). Bohren Sie Löcher mit 10mm Durchmesser und 65mm Tiefe.
• Holzwand: Verwenden Sie die Lag-Bolzen (r) mit den Unterlegscheiben (q). Bohren Sie Löcher mit 4mm Durchmesser und 65mm Tiefe.

Achten Sie darauf, dass die Wandplatte korrekt ausgerichtet ist (Pfeil nach oben).

Schritt 2: VESA-Platte am Fernseher befestigen

Wählen Sie die passende Methode für Ihr VESA-Lochmuster:

• VESA 75x75mm und 100x100mm: Befestigen Sie die VESA-Platte (b) direkt mit den passenden Schrauben (h, i) am Fernseher.
• VESA 200x100mm: Verwenden Sie die Adapter (c, d) zusammen mit der VESA-Platte (b), um das Muster zu erweitern.
• VESA 200x200mm: Verwenden Sie die Adapter (c, d) in der entsprechenden Konfiguration, um das 200x200mm Muster zu erreichen.

Verwenden Sie bei Bedarf die Distanzstücke (l, m), um einen sicheren Sitz zu gewährleisten.

Schritt 3: Fernseher an der Halterung anbringen

Hängen Sie den Fernseher mit der montierten VESA-Platte in die Aufnahme am Gelenkarm ein. Sichern Sie die Verbindung gemäß den Abbildungen.

Schritt 4: Neigungswinkel einstellen

Nachdem der Fernseher montiert ist, können Sie den Neigungswinkel anpassen. Bringen Sie anschließend die Abdeckkappen (o) an den Schrauben an, um ein sauberes Erscheinungsbild zu erzielen.

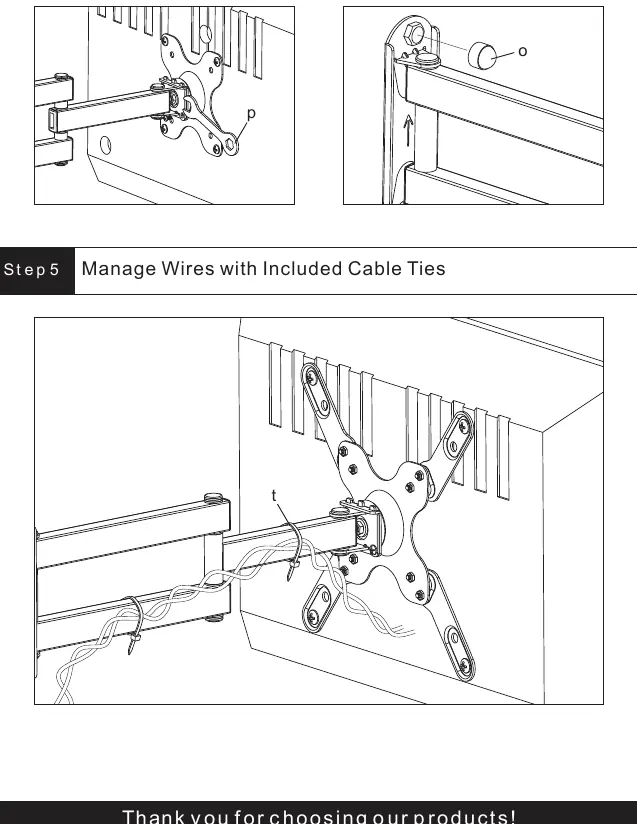

Schritt 5: Kabelmanagement

Verwenden Sie die mitgelieferten Kabelbinder (t), um die Kabel ordentlich entlang des Gelenkarms zu führen und zu fixieren.
