Montageanleitung für Danfoss LCP Frontmounting Kit 130R0072

Erfahren Sie, wie Sie das Danfoss LCP Frontmounting Kit 130R0072 installieren. Diese Anleitung enthält wichtige Maße für den Schalttafelausschnitt und Anweisungen zur Verkabelung für VLT Antriebe.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

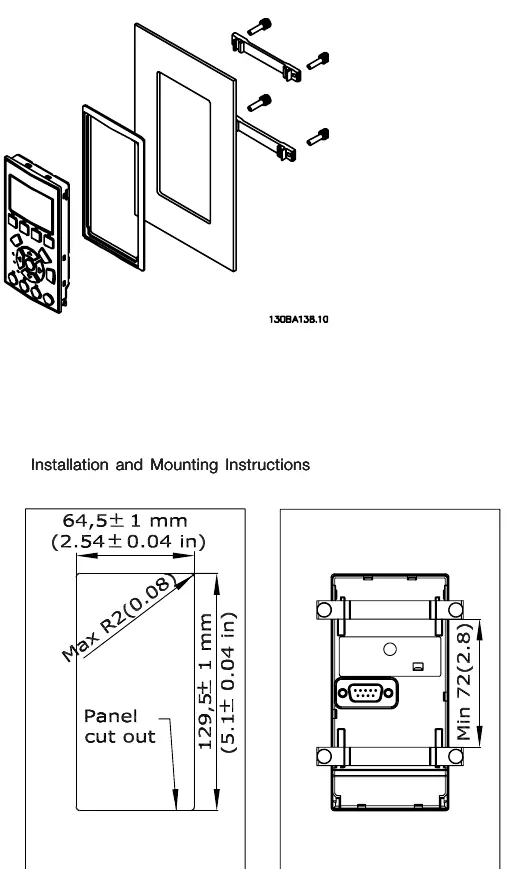

Explosionszeichnung der Montage und Maße für den Schalttafelausschnitt

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation des LCP Frontmounting Kits (IP55) für Danfoss VLT Antriebe (FC 100, FC 200, FC 300). Das Kit ermöglicht die Montage des lokalen Bedienpanels (LCP) an der Vorderseite eines Schaltschranks oder Gehäuses.

Montagevorbereitung

Für die korrekte Montage des LCP-Kits in einer Schalttafel ist ein präziser Ausschnitt erforderlich. Achten Sie darauf, die Maße genau einzuhalten, um die IP55-Schutzart zu gewährleisten.

Ausschnittmaße: 64,5 mm (± 1 mm) x 129,5 mm (± 1 mm).
Radius: Maximal R2 (0,08).

Installation

Die Installation erfolgt durch das Einsetzen des LCP-Kits in den vorbereiteten Ausschnitt. Verwenden Sie die beiliegenden Schrauben und Dichtungen, um das Panel sicher zu befestigen. Stellen Sie sicher, dass die Dichtung korrekt sitzt, um die IP55-Schutzklasse zu erreichen.

Verkabelung

Die Verkabelung muss gemäß dem beiliegenden Schaltplan durchgeführt werden. Beachten Sie die Farbcodes in der Tabelle, um eine korrekte Zuordnung der Anschlüsse sicherzustellen. Stellen Sie sicher, dass alle Verbindungen fest sitzen und keine Kabel eingeklemmt werden.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

LCP-Kit passt nicht in den Ausschnitt

Überprüfen Sie, ob der Schalttafelausschnitt exakt 64,5 mm x 129,5 mm beträgt.

IP55-Schutzart nicht erreicht

Stellen Sie sicher, dass die Dichtung korrekt zwischen Panel und Gehäuse sitzt und alle Schrauben gleichmäßig angezogen sind.

Falsche Verkabelung

Verwenden Sie die Farbcodetabelle auf Seite 2, um die Kabel korrekt zuzuordnen.

Vor der Verwendung

Prüfen Sie die Maße des Schalttafelausschnitts (64,5 x 129,5 mm).
Stellen Sie sicher, dass alle Dichtungen für IP55 korrekt positioniert sind.
Überprüfen Sie die Kabelbelegung anhand der Farbtabelle.
Stellen Sie sicher, dass das Gehäuse für die Montage geeignet ist.
