Technische Daten und Installationsanleitung Viessmann Vitocal...

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält technische Daten und Installationsrichtlinien für die Viessmann Vitocal 100-WA Wasser-Wasser-Wärmepumpe. Die Installation darf ausschließlich durch lizenzierte Fachhandwerker erfolgen. Bei der Bestellung von Ersatzteilen ist zwingend die 16-stellige Seriennummer vom Typenschild anzugeben. Das Gerät ist für den Betrieb in beheizten Innenräumen konzipiert und erfordert eine sorgfältige Planung hinsichtlich Schall- und Vibrationsdämpfung.

Produktbeschreibung

Die Vitocal 100-WA ist eine zweistufige Kompakt-Wärmepumpe für Heiz- und Kühlbetrieb sowie zur Brauchwassererwärmung (DHW). Sie ist für den Einsatz in offenen oder geschlossenen Kreisläufen geeignet und verfügt über einen integrierten Desuperheater zur Warmwasserbereitung.

Installation und Aufstellung

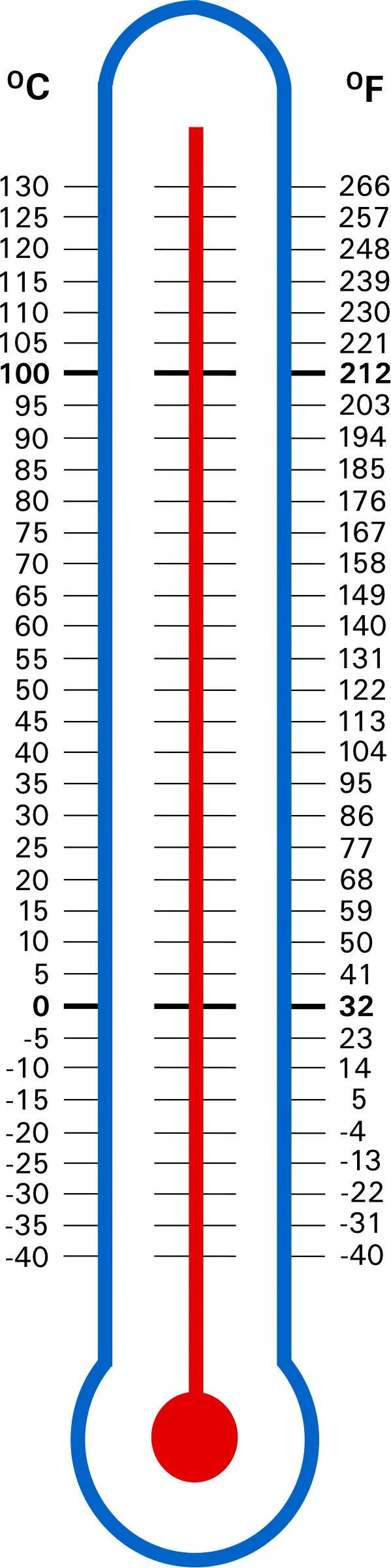

Der Aufstellort sollte ein beheizter Innenraum mit einem Bodenablauf sein. Die Mindesttemperatur im Aufstellraum darf 15°C (60°F) nicht unterschreiten. Es wird empfohlen, das Gerät in der Nähe einer Außenwand zu installieren, um den Anschluss an die Erdschleife zu erleichtern. Zur Vermeidung von Schallübertragung sollten flexible Kupplungen und schwingungsdämpfende Unterlagen verwendet werden.

Anschlüsse und Rohrleitungen

Alle Rohrleitungen müssen gemäß den örtlichen Vorschriften installiert und durch Aufhängungen gestützt werden, um das Gewicht nicht auf das Gerät zu übertragen. Beim Anziehen von Anschlüssen ist die Zwei-Schlüssel-Methode anzuwenden, um ein Verdrehen der internen Leitungen zu verhindern. Für die Warmwasserbereitung (DHW) ist ein horizontaler Schwenk-Rückschlagventil erforderlich, um eine Überhitzung des Tanks zu vermeiden.

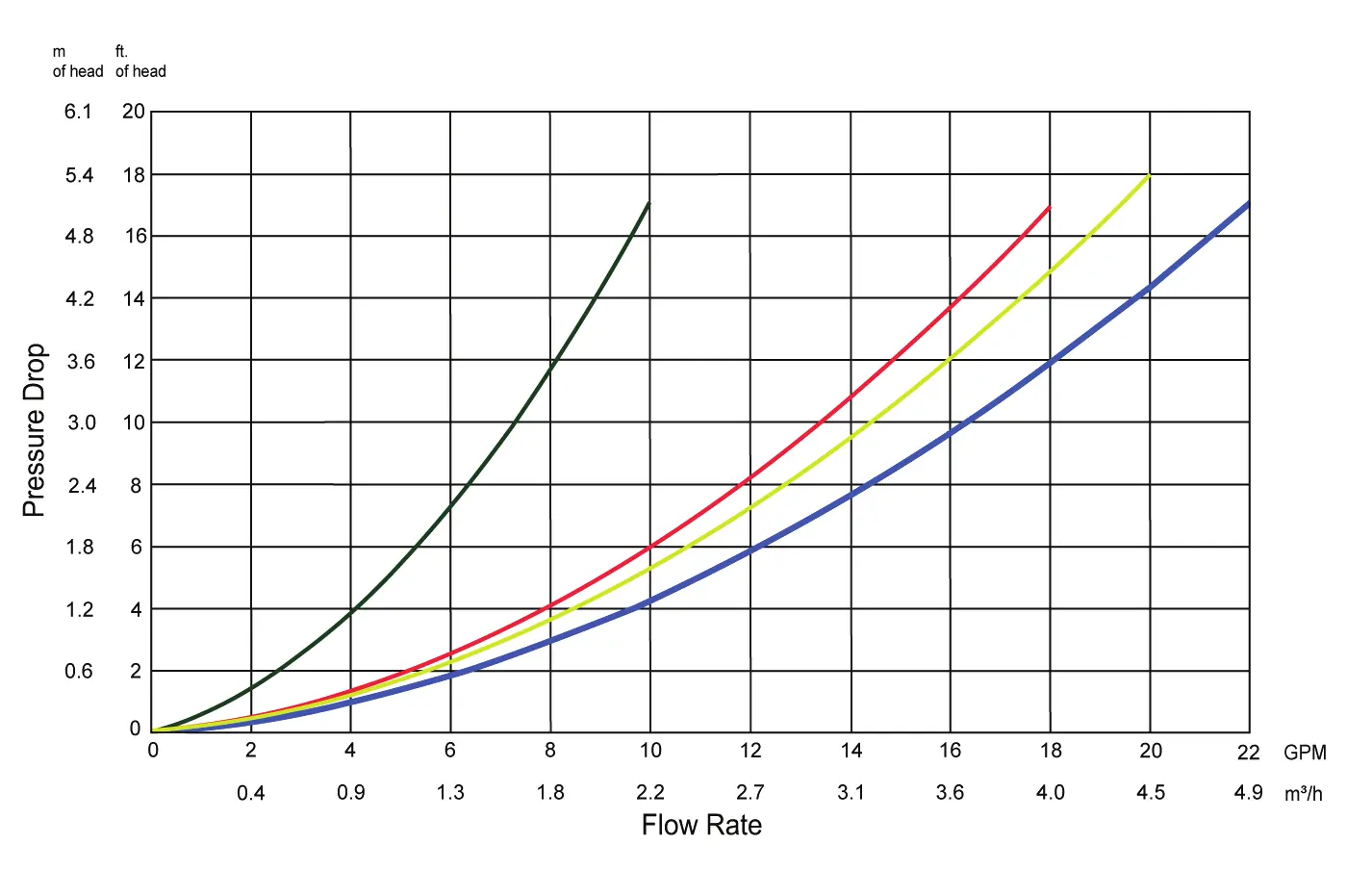

Systemanforderungen und Wasserqualität

Bei geschlossenen Kreisläufen muss zwingend eine Frostschutzlösung mit mindestens 25% Propylenglykol verwendet werden, um Frostschäden zu vermeiden. Bei offenen Kreisläufen ist eine Wasseranalyse erforderlich, da die Wasserqualität (pH-Wert, Härte, Mineralgehalt) die Garantie beeinflussen kann. Die Verwendung von PVC- oder CPVC-Kunststoffrohren an den Erdschleifenanschlüssen ist untersagt.

Elektrische Anschlüsse

Die elektrische Installation muss den nationalen Vorschriften (NEC in den USA, CEC in Kanada) entsprechen. Jedes System benötigt einen eigenen Trennschalter in der Nähe. Die Steuerung muss geerdet sein, und die Phasen L1, L2 sowie G dürfen nicht vertauscht werden. Die Thermostatinstallation erfordert ein 2-stufiges programmierbares Thermostat (2 Heizstufen, 2 Kühlstufen).

Wartung und Sicherheit

Das Gerät darf niemals während Bau- oder Renovierungsarbeiten betrieben werden, da Staub die Luftspule und den Kondensatablauf verstopfen kann. Dies führt zum Erlöschen der Garantie. Luftfilter sollten regelmäßig (monatlich) überprüft und gewechselt werden.
