Installationsanleitung für Gas-Brennwertkessel Viessmann Vitodens 100-W

Schnelle Installations- und Inbetriebnahme-Anleitung für den Gas-Brennwertkessel Viessmann Vitodens 100-W. Enthält Schritte zur Montage, elektrischen Verkabelung, Inbetriebnahme, Fehlerbehebung und Einstellung der Heizkurven.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an lizenzierte Fachhandwerker für die Installation des Gas-Brennwertkessels Viessmann Vitodens 100-W (Modelle B1HA/B1KA). Das Gerät ist werkseitig für Erdgas konfiguriert; für den Betrieb mit Flüssiggas ist ein Umrüstsatz erforderlich. Die Installation muss gemäß den geltenden nationalen und lokalen Vorschriften (z.B. ANSI Z223.1, CSA B149.1/2) erfolgen. Vor der Installation ist sicherzustellen, dass die Wandhalterung sicher befestigt und nivelliert ist.

Montage und Installation

Der Kessel wird mit einer Wandhalterung montiert. Die Rohrleitungsanschlüsse umfassen Vorlauf, Rücklauf, Gasanschluss, Trinkwasseranschluss (DHW) und Kondensatablauf. Der Siphon muss vor der Inbetriebnahme mit 0,3 Litern Wasser gefüllt werden. Das Abgassystem kann als Einrohr-, Zweirohr- oder koaxiales System installiert werden, wobei die kürzestmögliche Route zu wählen ist.

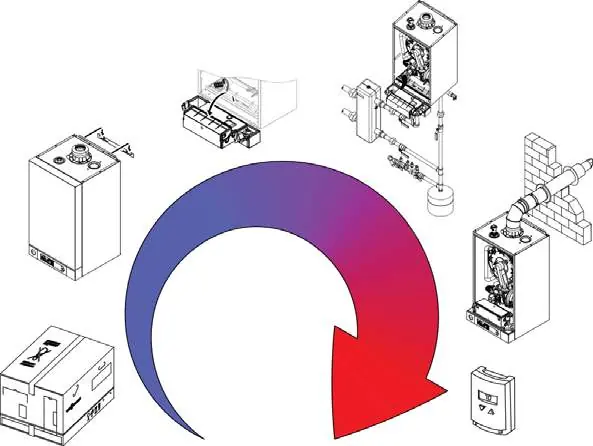

Rohrleitungsanschlüsse und Installationsschema
Rohrleitungsanschlüsse und Installationsschema

Elektrische Anschlüsse

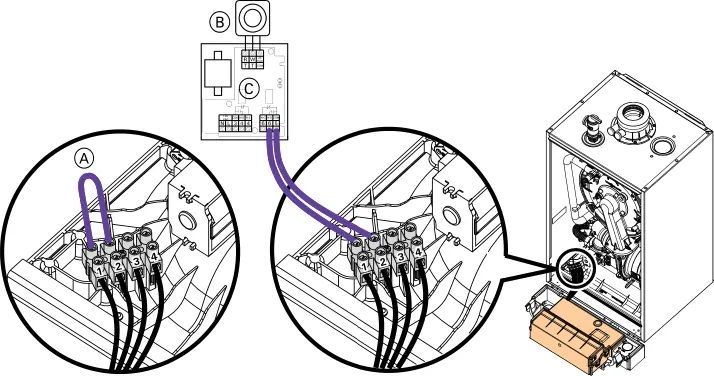

Der Zugriff auf die elektrischen Anschlüsse erfolgt durch Lösen der Frontabdeckung und Absenken der Bedienkonsole. Die Klemmleiste ermöglicht den Anschluss von Raumthermostaten, Außentemperatursensoren und Warmwasserspeichersensoren. Das mitgelieferte Netzkabel kann für eine Festverdrahtung gekürzt werden.

Anschluss von Thermostaten und Sensoren
Anschluss von Thermostaten und Sensoren

Inbetriebnahme

Vor der Inbetriebnahme muss das Heizsystem gründlich gespült werden. Der Anlagendruck muss mindestens 0,8 bar (12 psi) betragen. Zur Entlüftung des Wärmetauschers ist der mitgelieferte Entlüftungsschlauch an der Entlüftungsöffnung anzubringen. Bei Umstellung auf Flüssiggas müssen die entsprechenden Aufkleber angebracht und die Steuerung entsprechend programmiert werden.

Bedienung und Einstellungen

Die Steuerung erfolgt über das Touchscreen-Display. Über das Menü können Heizkurven, Heizwassertemperaturen und Betriebsmodi angepasst werden. Die Heizkurvenneigung und das Niveau können individuell eingestellt werden, um die Heizleistung an die Außentemperatur anzupassen.

Touchscreen-Bedienoberfläche
Touchscreen-Bedienoberfläche

Fehlerbehebung

Bei Störungen blinkt das Display und zeigt einen Fehlercode an. Häufige Fehlercodes und deren Ursachen:

  • F4: Kein Flammensignal (Zündelektroden, Gasdruck oder Gasventil prüfen).
  • F2: Sicherheitstemperaturbegrenzer ausgelöst (Anlagendruck und Umwälzpumpe prüfen).
  • 0A: CO-Konzentration zu hoch (Heizsystem prüfen).
  • 0b: Wassermangel oder defekte Pumpe/Strömungswächter.
