Installations- und Wartungsanleitung für Viessmann Vitodens 100-W Gas-Brennwertkessel

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich ausschließlich an qualifizierte Fachhandwerker für die Installation, Wartung und Instandsetzung des Viessmann Vitodens 100-W Gas-Brennwertkessels. Vor Beginn der Arbeiten müssen alle Sicherheitsanforderungen gelesen und verstanden werden. Unsachgemäße Installation kann zu Sachschäden, schweren Verletzungen oder Lebensgefahr führen. Stellen Sie sicher, dass alle lokalen Vorschriften, insbesondere bezüglich Kohlenmonoxid-Detektoren und Abgasführung, eingehalten werden.

Gerätebeschreibung

Der Vitodens 100-W ist als wandhängender Gas-Brennwertkessel konzipiert. Das Modell B1HA ist für den Anschluss eines Warmwasserspeichers vorgesehen, während das Modell B1KA als Kombigerät mit integriertem Plattenwärmetauscher für die Warmwasserbereitung dient.

Montage und Installation

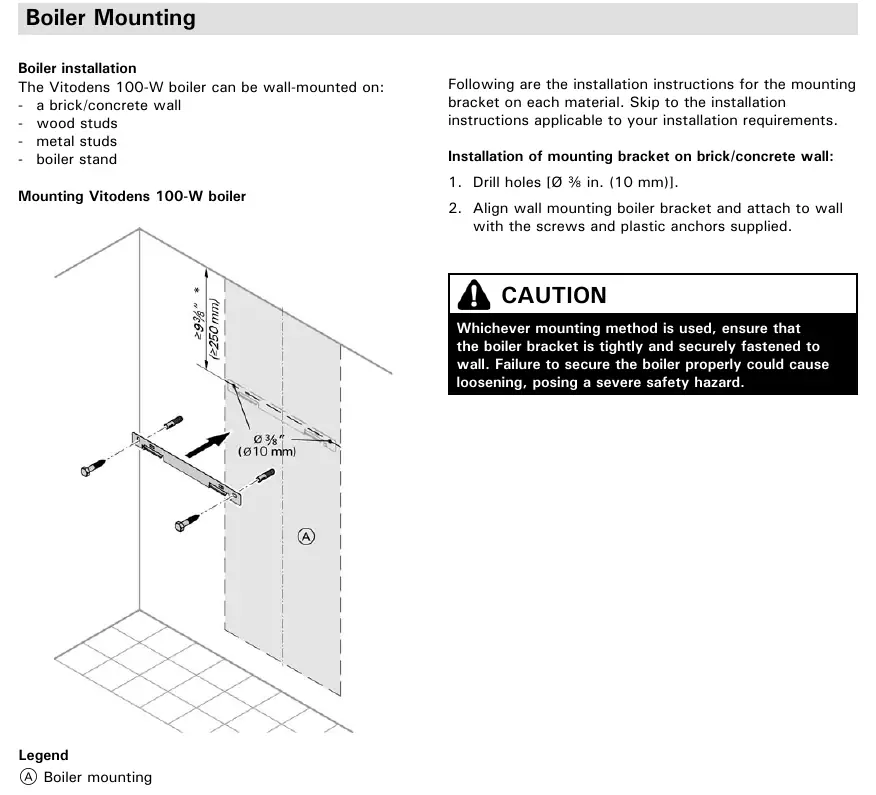

Der Kessel muss in einem beheizten Innenraum in der Nähe eines Bodenablaufs installiert werden. Die Wand muss das Gewicht des mit Wasser gefüllten Kessels tragen können. Achten Sie auf die Einhaltung der Mindestabstände zu brennbaren Materialien. Die Montage erfolgt über eine mitgelieferte Wandmontagehalterung, die je nach Wandbeschaffenheit (Ziegel/Beton, Holzständer, Metallständer) befestigt wird.

Anschlüsse

• Gasanschluss: Muss gemäß den geltenden nationalen und lokalen Vorschriften erfolgen. Ein manuelles Absperrventil und ein Tropfbecher (Drip Leg) sind erforderlich.
• Wasseranschlüsse: Das Heizsystem muss vor dem Anschluss gründlich gespült werden. Verwenden Sie Absperrventile zur Trennung der Systemkomponenten.
• Kondensatanschluss: Der Kessel verfügt über einen eingebauten Siphon. Bei Bedarf muss eine Kondensatpumpe installiert werden. Der Siphon muss vor der Inbetriebnahme mit Wasser gefüllt werden.
• Abgasanschluss: Die Abgasführung muss gemäß den spezifischen Installationsanweisungen für das Vitodens-Abgassystem erfolgen.

Elektrische Anschlüsse

Der Zugang zur Steuereinheit erfolgt durch Lösen der Frontblende und Schwenken der Steuereinheit nach vorne. Die Anschlüsse für Thermostate, Außentemperatursensoren und OpenTherm-Geräte befinden sich auf der Klemmleiste. Stellen Sie sicher, dass alle Kabel zugentlastet sind und nicht mit heißen Komponenten in Berührung kommen.

Inbetriebnahme und Wartung

Die Inbetriebnahme umfasst das Füllen und Entlüften des Heizsystems, die Überprüfung des Gasdrucks (statisch und fließend) sowie die CO2-Messung zur Überprüfung der Verbrennungsqualität. Die Wartung sollte jährlich durchgeführt werden und umfasst die Reinigung des Brenners, des Wärmetauschers und des Siphons sowie die Überprüfung der Zünd- und Ionisationselektroden.

Fehlerbehebung

Bei Störungen zeigt das Display einen Fehlercode an. Häufige Fehlercodes sind:

• F4: Kein Flammensignal vorhanden. Überprüfen Sie Zündelektroden, Gaszufuhr und Gasventil.
• F2: Sicherheitstemperaturbegrenzer ausgelöst. Überprüfen Sie den Wasserstand und die Umwälzpumpe.
• 0A: CO-Begrenzer hat angesprochen oder Gasdruck zu niedrig.

Detaillierte Diagnose- und Korrekturmaßnahmen finden Sie in der Diagnosetabelle der Anleitung.
