Installationsanleitung für Viessmann OpenTherm Input Modul 0-10V
Installationsanleitung für das Viessmann OpenTherm Input Modul 0-10V. Erfahren Sie, wie Sie das Modul montieren, verkabeln und die Betriebseigenschaften für Vitodens 100 Heizkessel verstehen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich ausschließlich an qualifiziertes Fachpersonal. Die Installation, Einstellung und Wartung des Moduls darf nur durch einen lizenzierten Heizungsfachmann erfolgen. Vor Beginn der Arbeiten müssen die Hauptstromversorgung und die Gaszufuhr deaktiviert werden, um ein versehentliches Einschalten zu verhindern. Das Modul ist für die Verwendung mit Vitodens 100, WB1A, WB1B CombiPLUS, B1HA und B1KA Heizkesseln vorgesehen.
Produktbeschreibung
Das Viessmann OpenTherm Input Modul 0-10V dient als Schnittstelle, die ein 0-10V (DC) modulierendes Eingangssignal von einem externen Regler akzeptiert und in ein OpenTherm-Signal umwandelt. Der Kessel passt seine Wärmeleistung entsprechend dem empfangenen Signal an.
Installation
- Entfernen Sie die weiße Abdeckung des Input Moduls.
- Entfernen Sie die schwarze Abdeckung des Input Moduls.
- Lösen Sie die zwei Schrauben und ziehen Sie das Modul vorsichtig von der Basis ab.
- Entfernen Sie die erforderliche Anzahl an Ausbrüchen. Installieren Sie die mitgelieferten Zugentlastungen und führen Sie den Kabelbaum in den Anschlusskasten ein.
- Montieren Sie die Anschlussbasis an der Wand in der Nähe des Kessels.
- Führen Sie die elektrischen Anschlüsse gemäß den Schaltplänen durch.
- Verlegen Sie das Kommunikationskabel (2-adrig, 18AWG) durch das Power Pump Modul zu den Kesselsteuerungs-Anschlüssen (X3.3, X3.4 für WB1A; X21.1, X21.2 für WB1B CombiPLUS oder B1HA/B1KA).
- Schließen Sie den Stromversorgungskabelbaum an die RT-Klemmen X4.3 und X4.4 des Power Pump Moduls an. Hinweis: B1HA/B1KA erfordert eine externe 24V AC Stromquelle (bauseits).
Verkabelung
Die Verkabelung variiert je nach Kesselserie. Nutzen Sie die entsprechenden Schaltpläne für WB1A/WB1B oder B1HA/B1KA. Ein Störmeldeausgang (trockener Kontakt) mit maximal 1A Belastbarkeit ist vorhanden. Bei Bedarf kann ein Wärmebedarf durch Überbrückung der Klemmen 12 und 13 am Modul initiiert werden.
LED-Statusanzeigen
- Rote LED: Störmeldeausgang (maximal 1A, Klemmen 18-19 geschlossen).
- Gelbe LED: Wärmebedarf.
- Grüne LED (blinkend): Bus-Kommunikation zwischen Kessel und Input Modul hergestellt.
Fehlerbehebung
Bei einem Fehlercode R9 (rote LED blinkt) liegt ein Kommunikationsfehler vor. Schalten Sie den Kessel aus und wieder ein. Überprüfen Sie die Kommunikationskabel an den Klemmen X3.3, X3.4 oder X21.1, X21.2 sowie die Verbindung an den Klemmen 12 und 13. Stellen Sie sicher, dass der 0-10V Eingangssignalwert mindestens 3,0 V beträgt, um den Kessel zu starten.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Fehlercode R9 (rote LED blinkt)
Kommunikationsfehler. Kessel aus- und einschalten, Kabelverbindungen an Klemmen X3.3/X3.4 oder X21.1/X21.2 prüfen.
Kessel startet nicht
Prüfen Sie, ob das 0-10V Eingangssignal mindestens 3,0 V beträgt.
Vor der Verwendung
- Installation nur durch qualifiziertes Fachpersonal.
- Hauptstromversorgung und Gaszufuhr vor Arbeiten deaktivieren.
- Kompatibilität mit Vitodens 100, WB1A, WB1B, B1HA, B1KA prüfen.
- Benötigtes Werkzeug für Gehäuseöffnung bereitstellen.
Abbildungen und Diagramme

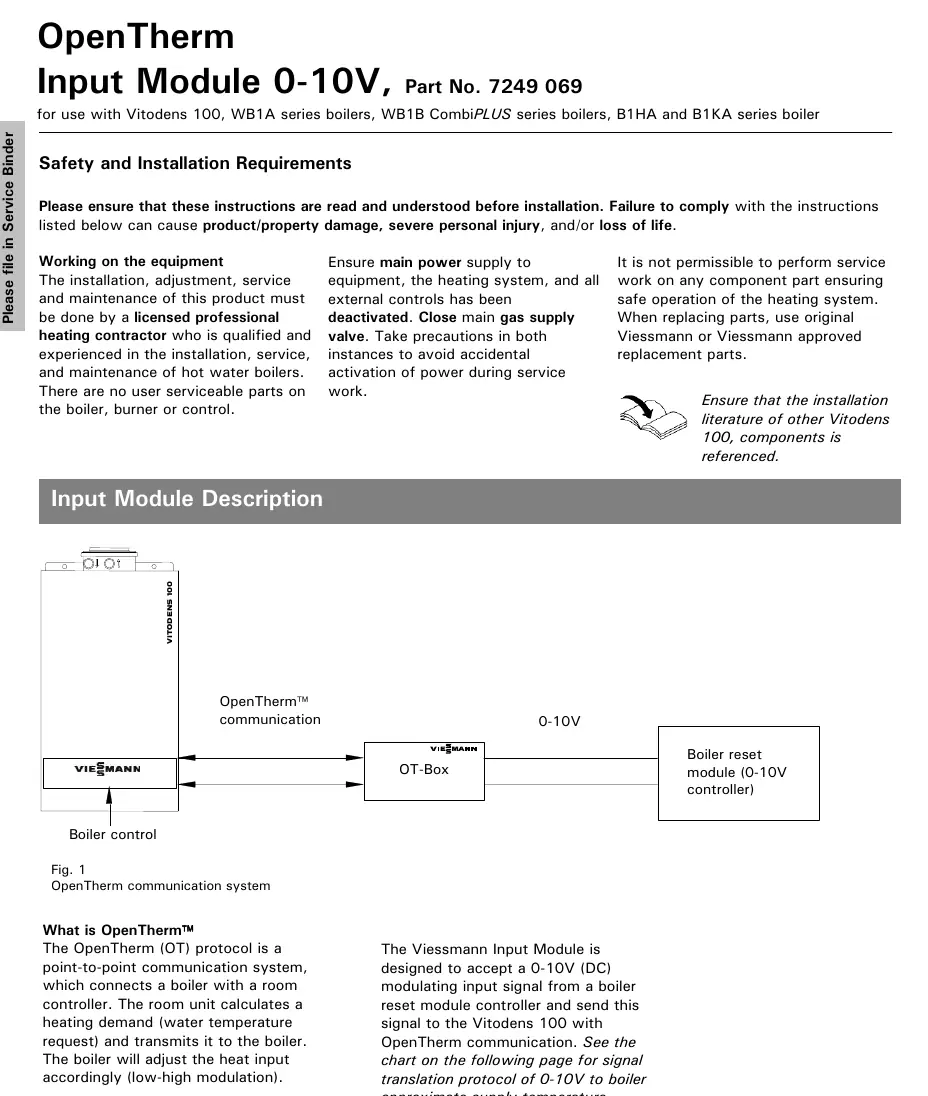

- Fig. 1: Übersicht des OpenTherm-Kommunikationssystems.
- Fig. 9: Schaltplan für WB1A und WB1B Kesselserien.
- Fig. 10: Schaltplan für B1HA und B1KA Kesselserien.
Modellkompatibilität
- Geeignet für Vitodens 100, WB1A, WB1B CombiPLUS, B1HA und B1KA Serien.
