Installations- und Serviceanleitung für Gas-Brennwertkessel Viessmann Vitodens 100-W

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich ausschließlich an qualifizierte Fachkräfte. Sie enthält wichtige Sicherheitsanweisungen, Installationsschritte, Wartungsvorgaben und Informationen zur Fehlerbehebung für den Gas-Brennwertkessel Vitodens 100-W (Typ B1GA). Vor Arbeiten am Gerät ist die Stromzufuhr zu unterbrechen und die Gaszufuhr zu schließen.

Produktinformationen

Der Vitodens 100-W ist ein wandhängender Gas-Brennwertkessel mit Inox-Radial-Wärmetauscher und modulierendem MatriX-Plus-Brenner. Er ist für den Betrieb mit Erdgas und Flüssiggas geeignet.

Installation

Die Installation muss gemäß den nationalen Vorschriften und den spezifischen Anweisungen in diesem Dokument erfolgen. Wichtige Schritte umfassen:

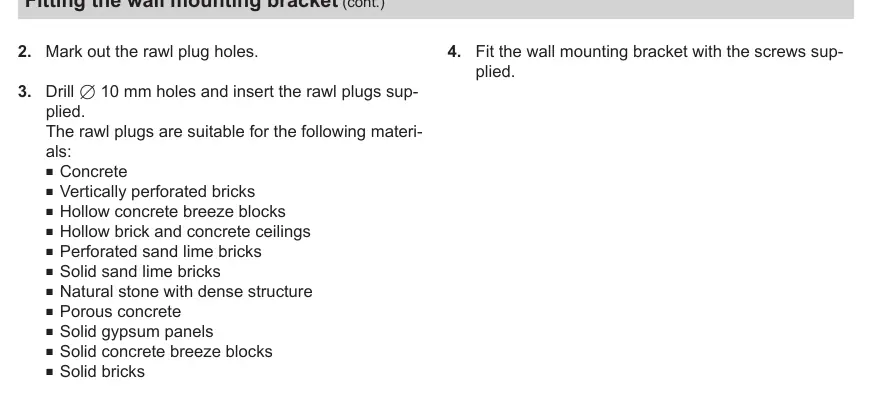

• Montage: Anbringen der Wandmontageplatte und Einhängen des Kessels.
• Anschlüsse: Vorbereitung der Gas-, Heizwasser- und Abgasanschlüsse.
• Elektrische Anschlüsse: Öffnen des Anschlussraums, Verdrahtung gemäß Schaltplan und Anschluss der Spannungsversorgung (230 V, 50 Hz).

Inbetriebnahme und Wartung

Die Inbetriebnahme und regelmäßige Wartung sind entscheidend für den sicheren Betrieb:

• Kondensatablauf: Vor der Inbetriebnahme muss der Siphon mit mindestens 0,3 l Wasser gefüllt werden.
• Gasart: Die Gasart muss bestimmt und ggf. am Regelgerät eingestellt werden.
• Abgassystem: Überprüfung auf Dichtheit und freien Durchgang.
• Brenner und Elektroden: Regelmäßige Reinigung und Überprüfung der Zünd- und Ionisationselektroden auf Verschleiß und korrekte Abstände.

Systemkonfiguration

Über das Servicemenü können verschiedene Parameter angepasst werden, wie z.B. die maximale Heizleistung, Heizkennlinien und Energiesparfunktionen. Der Zugriff erfolgt über die Tastenkombination am Gerät.

Fehlerbehebung

Das Gerät verfügt über eine Fehlerdiagnose. Fehlercodes werden im Display angezeigt. Häufige Fehler betreffen die Gaszufuhr, Sensoren (z.B. Abgastemperatur, Außentemperatur) oder die Ionisation. Bei Störungen ist das Gerät ggf. zu resetten oder die Ursache gemäß der Fehlertabelle zu beheben.

Sicherheit

Bei Gasgeruch: Gasabsperrhahn schließen, Fenster öffnen, Gebäude verlassen und Versorgungsunternehmen benachrichtigen. Bei Wasseraustritt: Heizsystem am externen Trennschalter ausschalten.
