Installations- und Wartungsanleitung für den Vitodens 100-W WB1B Gas-Brennwertkessel

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Wartungsanweisungen für den Vitodens 100-W WB1B Gas-Brennwertkessel. Es richtet sich ausschließlich an lizenzierte Fachbetriebe für Heizungstechnik. Die Einhaltung der Anweisungen ist für den sicheren Betrieb und die Garantieansprüche zwingend erforderlich.

Sicherheit und Anforderungen

• Die Installation, Einstellung, Wartung und Instandsetzung muss durch einen lizenzierten Fachbetrieb erfolgen.
• Stellen Sie sicher, dass alle Sicherheitsaufkleber am Gerät verbleiben.
• Das Gerät benötigt eine ausreichende Frischluftzufuhr für den sicheren Betrieb.
• Vermeiden Sie die Lagerung von Chemikalien in der Nähe des Kessels, da diese zu Korrosion führen können.

Montage und Installation

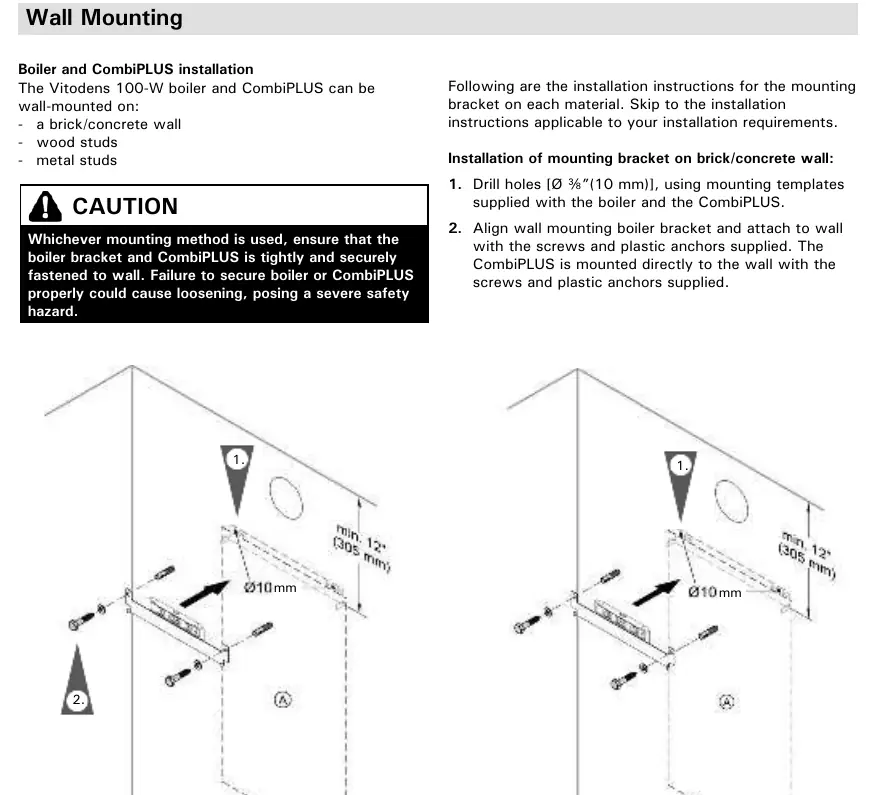

Wandmontage

Der Kessel kann an Ziegel-/Betonwänden oder Holz-/Metallständern montiert werden. Verwenden Sie die mitgelieferten Montageschablonen, um die Position der Halterungen korrekt zu bestimmen. Stellen Sie sicher, dass die Wand das Gewicht des mit Wasser gefüllten Kessels tragen kann.

Mindestabstände

Beachten Sie die empfohlenen Mindestabstände für Wartungsarbeiten. Der Vitodens 100-W ist für eine Null-Abstand-Montage zu brennbaren Materialien zugelassen, sofern das zugelassene Abgassystem verwendet wird.

Anschlüsse

Gasanschluss

Der Gasanschluss muss gemäß den geltenden nationalen und lokalen Vorschriften erfolgen. Vor der Inbetriebnahme muss eine Dichtheitsprüfung durchgeführt werden. Verwenden Sie ein zugelassenes Dichtmittel.

Wasseranschlüsse

Spülen Sie das Heizsystem vor dem Anschluss des Kessels gründlich durch, um Ablagerungen zu entfernen. Verwenden Sie beim Anziehen der Anschlüsse die Zwei-Schlüssel-Methode, um interne Rohrleitungen nicht zu beschädigen.

Kondensatanschluss

Der Kessel verfügt über einen eingebauten Siphon. Schließen Sie den Kondensatablauf mit einem geeigneten Gefälle an das Abwassersystem an. Füllen Sie den Siphon vor der ersten Inbetriebnahme mit Wasser.

Inbetriebnahme

Füllen und Entlüften

Füllen Sie das Heizsystem über den Kesselfüllhahn. Stellen Sie sicher, dass der Vordruck des Membran-Ausdehnungsgefäßes korrekt auf den statischen Druck des Systems eingestellt ist.

Gaseinstellung

Der Kessel ist werkseitig für Erdgas voreingestellt. Bei Betrieb mit Flüssiggas ist ein Umrüstsatz erforderlich. Die CO2-Werte müssen bei der Inbetriebnahme im Hoch- und Niedriglastbereich überprüft und ggf. angepasst werden.

Wartung

Brennerreinigung

Schalten Sie den Brenner aus und schließen Sie die Gaszufuhr. Entfernen Sie die Brennerabdeckung und reinigen Sie die Brennkammer sowie die Wärmetauscherflächen mit einer Bürste oder spülen Sie diese mit Wasser, sofern erforderlich.

Elektrodenprüfung

Überprüfen Sie die Zünd- und Ionisationselektroden auf Verschleiß oder Verschmutzung. Reinigen Sie diese oder ersetzen Sie sie bei Bedarf.

Fehlerbehebung

Fehler werden durch blinkende Codes auf dem Display angezeigt. Konsultieren Sie die Diagnosetabelle im Handbuch, um die Ursache zu identifizieren und entsprechende Korrekturmaßnahmen zu ergreifen. Häufige Fehlercodes wie F4 (kein Flammensignal) oder F9 (Gebläsedrehzahl zu niedrig) erfordern eine Überprüfung der entsprechenden Komponenten.
