Anwendungsleitfaden für Viessmann Vitodens 100-W B1HE/B1KE
Detaillierter Anwendungsleitfaden für die Gas-Brennwertkessel Vitodens 100-W B1HE und B1KE. Enthält Installationsschemata, Rohrleitungsanschlüsse, Abmessungen und technische Daten für die Systemplanung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technischer Anwendungsleitfaden für die Gas-Brennwertkessel der Serie Vitodens 100-W (Modelle B1HE und B1KE). Es richtet sich an Fachpersonal und enthält keine grundlegenden Bedienungsanleitungen für Endbenutzer, sondern konzentriert sich auf Systemkonfigurationen, Rohrleitungsanschlüsse, Abmessungen und technische Spezifikationen. Vor der Installation müssen die örtlichen Vorschriften und die spezifischen Installationsanweisungen für das Entlüftungssystem beachtet werden.
Übersicht der Vitodens 100-W B1HE/B1KE Kessel

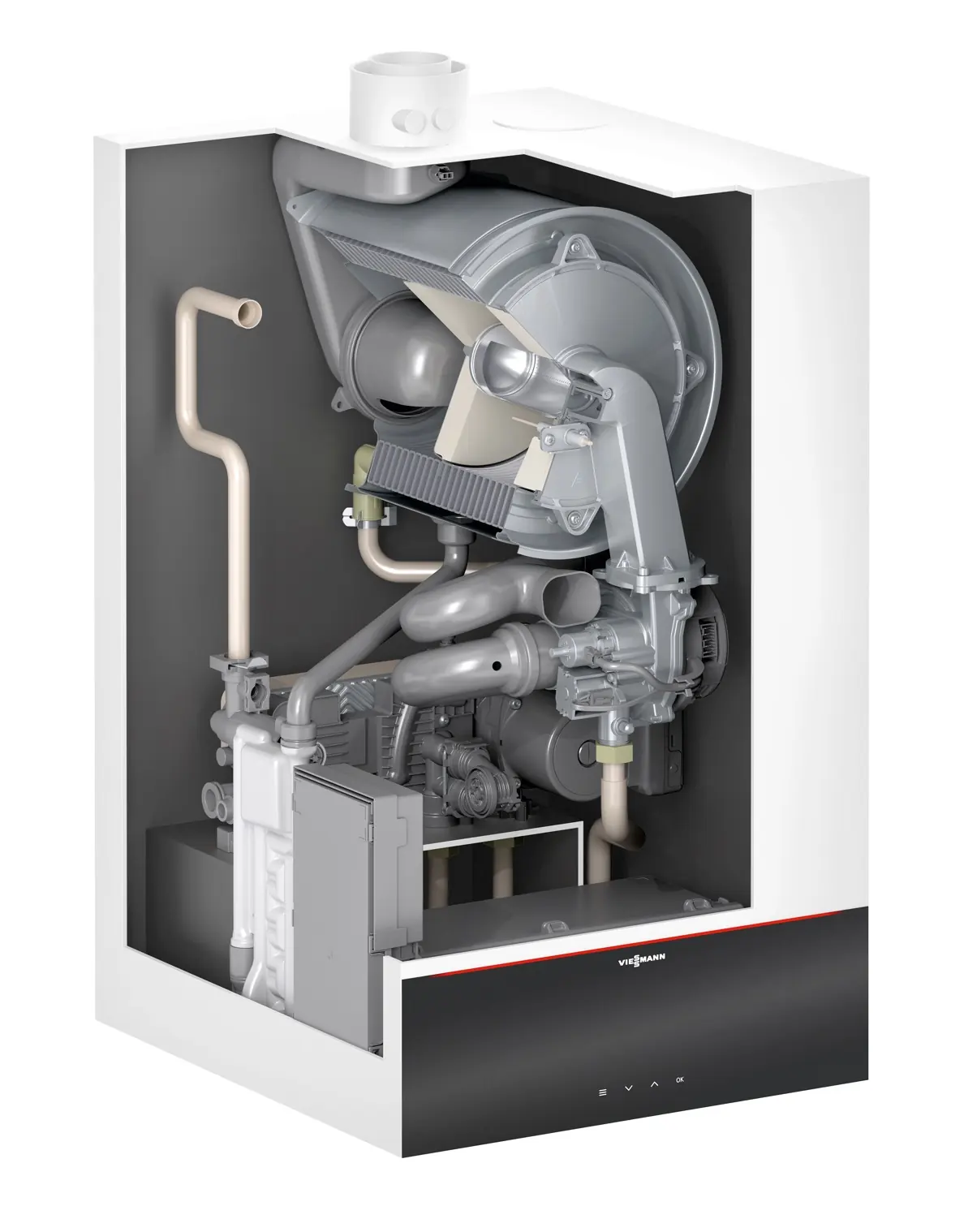

Die Kessel der Serien B1HE und B1KE sind hocheffiziente, gasbefeuerte Brennwertkessel mit modulierenden Zylinderbrennern. Sie sind für den Betrieb mit Erdgas (NG) oder Flüssigpropan (LP) ausgelegt und verfügen über einen Inox-Radial-Wärmetauscher aus hochwertigem Edelstahl. Die Brenner bieten einen Modulationsbereich von bis zu 10:1.
Technische Daten und Spezifikationen
Die Kessel sind für geschlossene Warmwasserheizsysteme konzipiert. Die Modelle B1HE 85-120 und B1KE-120 sind für einen maximalen Betriebsdruck von 45 psig ausgelegt, während die Modelle B1HE 150-199 und B1KE-199 für 60 psig ausgelegt sind. Die maximale Vorlauftemperatur beträgt 180°F (ca. 82°C).
Abmessungen und Mindestabstände

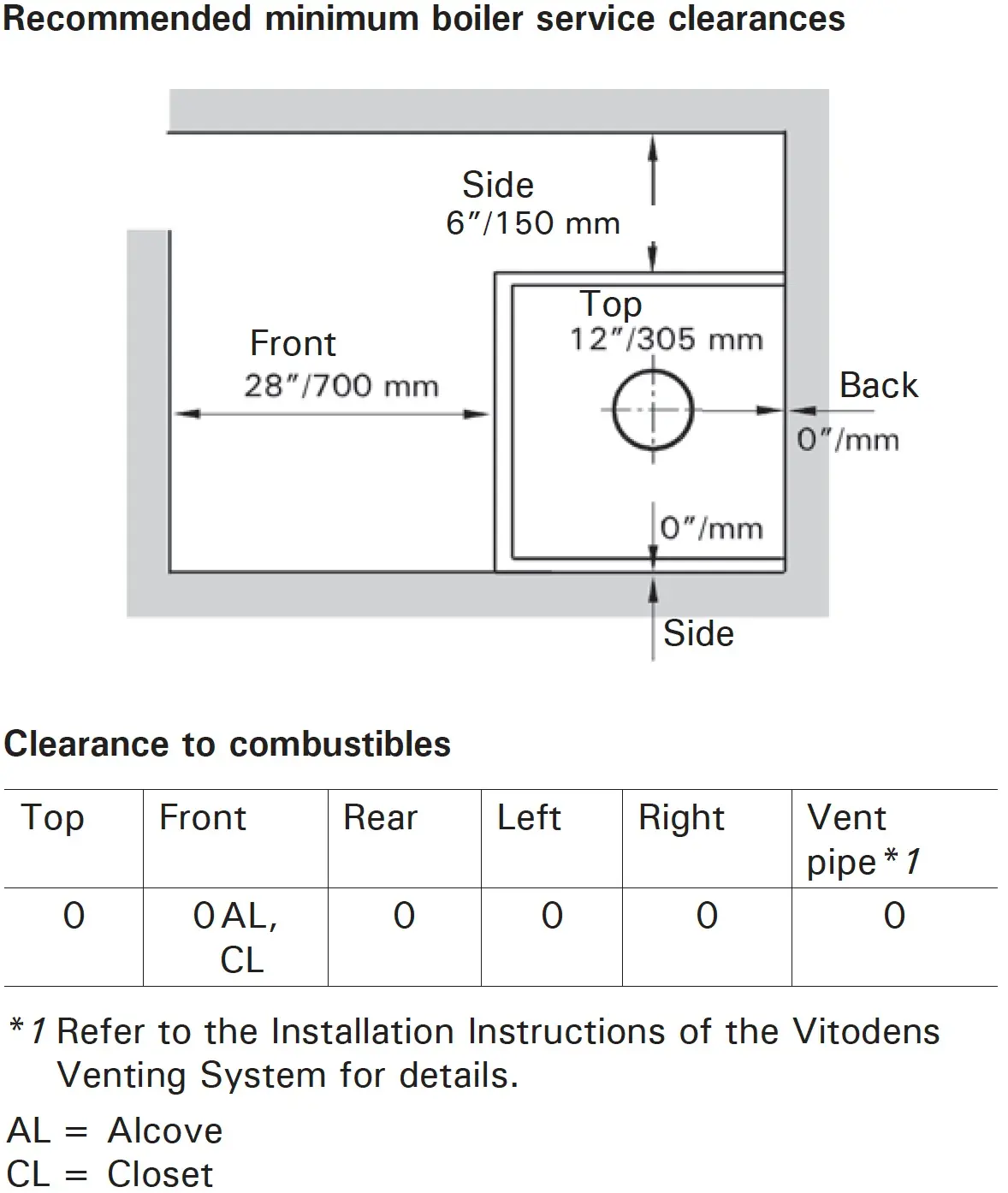

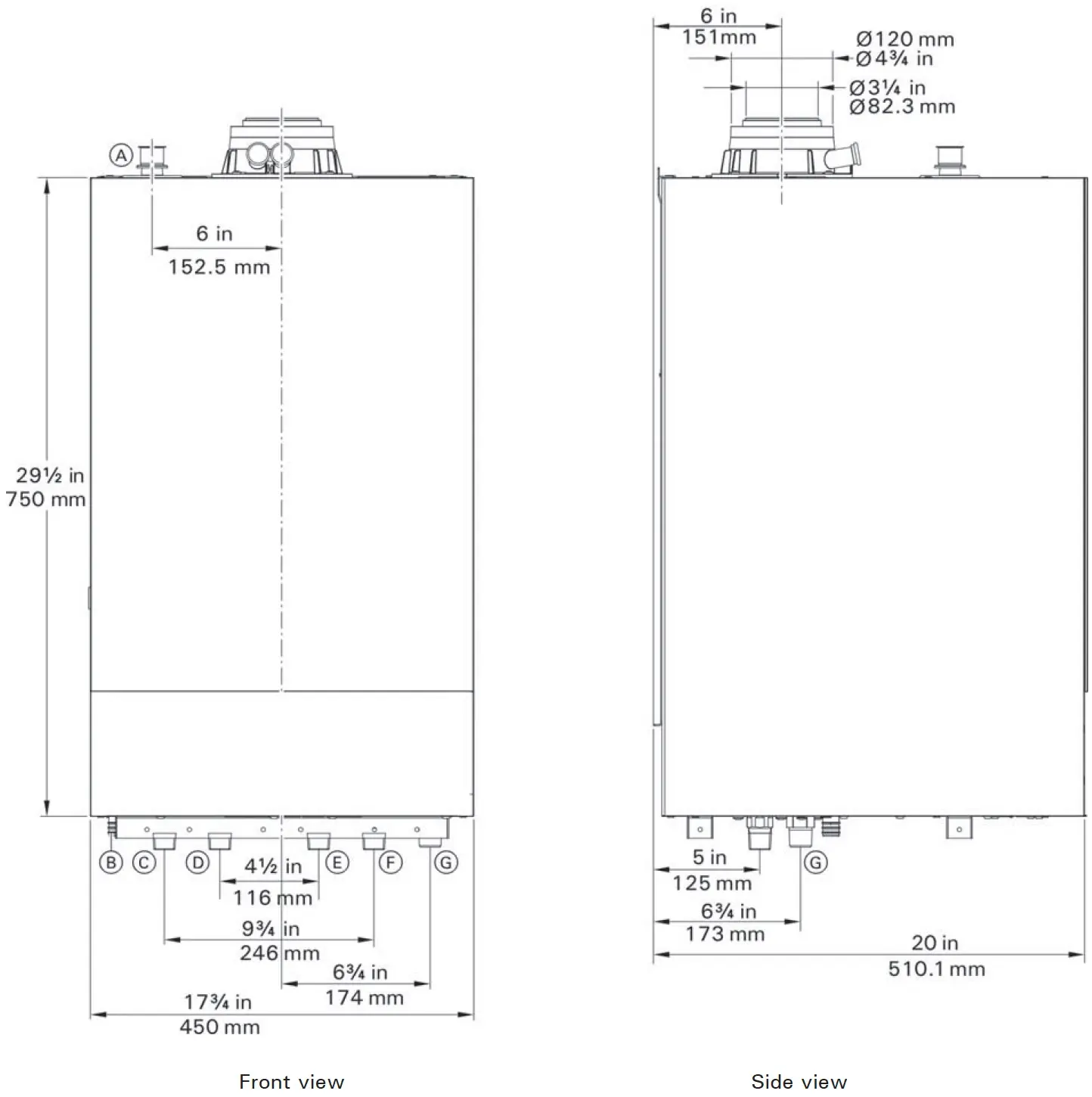

Für die Wartung und den sicheren Betrieb sind spezifische Mindestabstände einzuhalten. Die Installation muss so erfolgen, dass der Zugang zu den Anschlüssen und die Wartung des Brenners gewährleistet sind. Die Abmessungen variieren je nach Modell (85/120 vs. 150/199), wobei die Anschlusspositionen für Heizung, Warmwasser und Gas standardisiert sind.
Rohrleitungsanschlüsse
Die Anschlüsse für Heizungsvorlauf, Rücklauf, Warmwasser (DHW) und Gas sind je nach Modellgröße (3/4 Zoll oder 1 Zoll NPT) unterschiedlich. Es ist zwingend erforderlich, die korrekten Anschlusspläne für das jeweilige Modell (B1HE oder B1KE) zu verwenden, da die Konfiguration der Anschlüsse zwischen den Modellen variiert.
Anwendungsbeispiele und Systemkonfigurationen
Das Dokument enthält detaillierte hydraulische Schemata für verschiedene Systemkonfigurationen, darunter:
- Ein Kessel mit einem Heizkreis und Warmwasserbereitung.
- Ein Kessel mit drei Heizkreisen und Warmwasserbereitung.
- Ein Kessel mit drei Zonenventilen und Warmwasserbereitung.
- Ein Kessel mit mehreren Temperaturen und Mischventil.
- Ein Kessel mit Warmwasserbereitung auf der Systemseite.
Hinweis: Temperierventile sind bauseits zu liefern, sofern dies durch die örtlichen Vorschriften gefordert wird.
Gasleitungsdimensionierung
Für die korrekte Gasversorgung ist die beigefügte Tabelle zur Dimensionierung der Gasleitung (Schedule 40 Metallic Pipe) zu verwenden. Diese basiert auf einem Eingangsdruck von weniger als 1/2 psi und einem Druckabfall von 0,3 Zoll W.C.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Unzureichender Gasdruck
Wenn der Gasdruck den maximalen Wert übersteigt, muss ein separater Gasdruckregler vor dem Heizsystem installiert werden.
Fehlende Temperierventile
Temperierventile sind nicht im Lieferumfang enthalten und müssen bauseits gemäß den örtlichen Vorschriften installiert werden.
Falsche Rohrleitungsanschlüsse
Überprüfen Sie das Modell (B1HE vs. B1KE) und die Größe (3/4 Zoll vs. 1 Zoll NPT), da die Anschlussbelegung variiert.
Vor der Verwendung
- Überprüfen Sie die Gasart (Erdgas oder Flüssigpropan).
- Stellen Sie sicher, dass der Betriebsdruck des Systems den Spezifikationen (45 psig oder 60 psig) entspricht.
- Prüfen Sie die Einhaltung der Mindestabstände für Wartung und Brandschutz.
- Stellen Sie sicher, dass alle bauseitigen Komponenten (Ventile, Pumpen) korrekt dimensioniert sind.
- Überprüfen Sie die korrekte Auslegung der Gasleitung gemäß der Tabelle.
Abbildungen und Diagramme
- Die Schemata zeigen die hydraulische Einbindung des Kessels in verschiedene Heizsysteme.

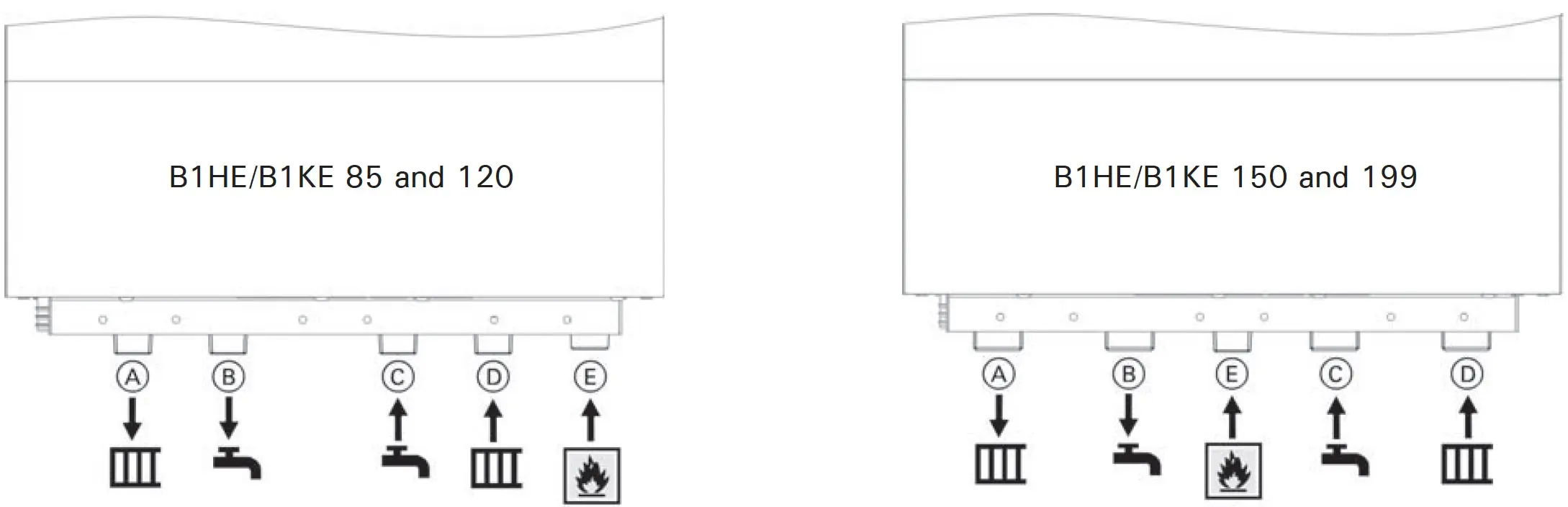

- Pfeile und Buchstaben (A-G) kennzeichnen die spezifischen Anschlüsse für Vorlauf, Rücklauf, Gas und Warmwasser.
- Die Zeichnungen sind konzeptionell und müssen durch fachgerechte Installation ergänzt werden.
Modellkompatibilität
- B1HE-Serie: Ausgelegt für Heizung und indirekte Warmwasserspeicher.
- B1KE-Serie: Combi-Kessel mit integrierter Warmwasserbereitung (Durchlauferhitzer-Prinzip).
- Die Kessel sind für geschlossene Heizsysteme zertifiziert.
