Bedienungsanleitung für Ideal Evojet 1000kW Brennwertkessel

Erfahren Sie alles über den Ideal Evojet 1000kW Brennwertkessel. Dieser Leitfaden enthält technische Daten, Installationsvorgaben, Abmessungen und wichtige Betriebshinweise für eine effiziente Nutzung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Ideal Evojet 1000kW Brennwertkessel Seite 1 Explosionszeichnung des Kesselaufbaus Seite 2 Abmessungen und erforderliche Abstände Seite 2

Wichtige Informationen aus der Anleitung

Der Ideal Evojet 1000kW ist ein bodenstehender Brennwertkessel, der für gewerbliche Anwendungen konzipiert ist. Dieses Dokument dient als technischer Leitfaden für Installateure und Betreiber. Es enthält wichtige Informationen zu Abmessungen, erforderlichen Sicherheitsabständen, technischen Spezifikationen und den Betriebsbedingungen. Bitte beachten Sie, dass die Installation und Wartung nur durch qualifiziertes Fachpersonal durchgeführt werden darf.

Produktbeschreibung

Die Evojet-Serie umfasst bodenstehende Brennwertkessel mit Leistungen von 150 bis 3000 kW. Sie zeichnen sich durch einen Edelstahl-Wärmetauscher, einen dreifachen Abgaszug für hohe Effizienz und die Möglichkeit zur Modulation über 0-10V BMS-Systeme aus. Die Kessel sind für den Betrieb mit Erdgas, LPG oder Öl ausgelegt.

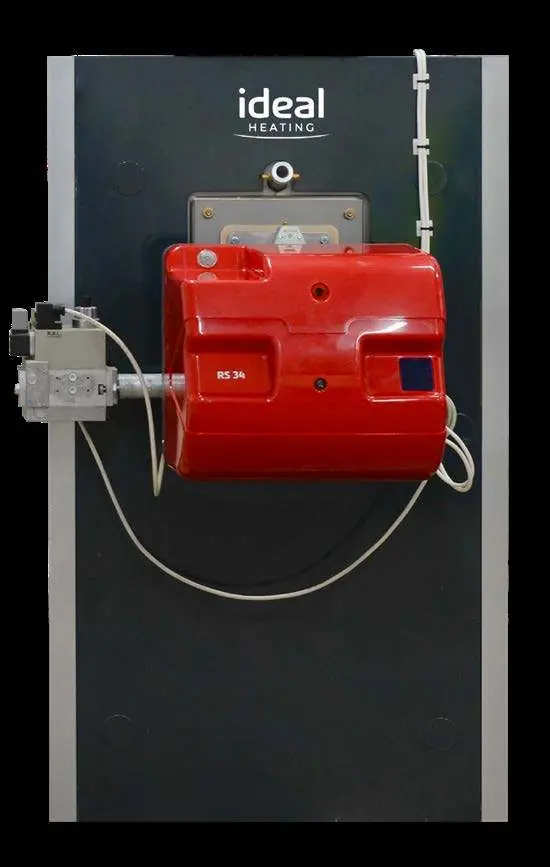

Ideal Evojet 1000kW Brennwertkessel
Ideal Evojet 1000kW Brennwertkessel

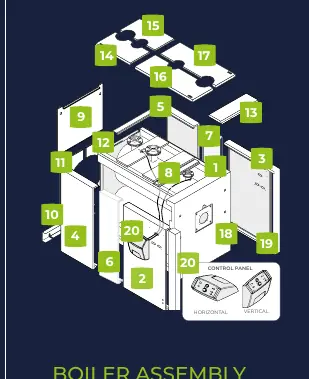

Explosionszeichnung des Kesselaufbaus
Explosionszeichnung des Kesselaufbaus

Technische Spezifikationen

Der Evojet 1000kW weist folgende technische Eckdaten auf:

  • Leistung: 1000 kW
  • Stromversorgung: 230V ± 10%, 50Hz, 1 Ph
  • Maximaler Betriebsdruck: 6 bar
  • Wirkungsgrad: Bis zu 109,3% Teillastwirkungsgrad
  • Anschlüsse: DN125 (Flow/Return), DN80 (Safety valve)
  • Schutzklasse: IP X4D

Installation und Abmessungen

Für den sicheren Betrieb und die Wartung müssen zwingend folgende Mindestabstände eingehalten werden:

Abmessungen und erforderliche Abstände
Abmessungen und erforderliche Abstände
  • Vorderseite: Brennerlänge + 600 mm (für Zugang/Wartung)
  • Seiten: 1000 mm
  • Rückseite: 1000 mm
  • Oben: 1000 mm

Der Kessel ist für die Bodenaufstellung vorgesehen. Die hydraulischen Anschlüsse (Vorlauf, Rücklauf, Kondensatablauf) befinden sich an der Unterseite oder Rückseite des Geräts.

Steuerung und Betrieb

Der Kessel verfügt über das Primetech-Bedienfeld. Zu den Steuerungsoptionen gehören:

  • Modulation via 0-10V BMS oder Siemens RWF-Controller.
  • Unterstützung für zwei Heizkreise (konstante und variable Temperatur) sowie Warmwasserbereitung.
  • Integrierte Sicherheitsfunktionen wie Frostschutz, Wetter- oder Raumkompensation und Pumpensteuerung.

Wartung und Sicherheit

Der Kessel ist mit einem Edelstahl-Wärmetauscher ausgestattet, der gegen Korrosion durch Säurekondensation beständig ist. Die Wartung sollte regelmäßig durch Fachpersonal erfolgen. Stellen Sie sicher, dass der Gasdruck (Standard 20 mbar für Erdgas) den Anforderungen entspricht. Bei Abweichungen oder alternativen Brennstoffen ist Rücksprache mit dem Vertrieb zu halten.

Praktische Hilfe

Typische Probleme

Unzureichender Gasdruck

Der Standardbetrieb erfordert 20 mbar Gasdruck. Bei abweichendem Druck oder alternativen Brennstoffen muss der Vertrieb kontaktiert werden.

Fehlermeldungen oder Störungen

Das Primetech-Bedienfeld bietet eine Fehlerdiagnose für Kessel und externe Komponenten wie Sensoren oder Pumpen.

Unzureichende Durchflussrate

Stellen Sie sicher, dass die Mindestdurchflussrate (für 1000kW Modell: 11.400 L/H) eingehalten wird, um den Betrieb innerhalb der Spezifikationen zu gewährleisten.

Vor der Verwendung

  • Überprüfen Sie, ob der Aufstellort die Mindestabstände (1000mm an Seiten/Rückseite/Oben) einhält.
  • Stellen Sie sicher, dass der Gasanschluss den Anforderungen von 20 mbar entspricht.
  • Prüfen Sie die elektrische Versorgung (230V, 50Hz).
  • Stellen Sie sicher, dass das hydraulische System vollständig gespült und für den Betrieb mit 6 bar ausgelegt ist.
  • Überprüfen Sie die Konfiguration der Brennersteuerung (z.B. 0-10V BMS).

Technische Daten in der Praxis

Max. Betriebsdruck: 6 bar
Der maximale Druck, dem das hydraulische System standhalten darf.
Modulation 0-10V
Ermöglicht die Leistungssteuerung des Kessels über ein externes Gebäudeleitsystem (BMS).
Schutzklasse IP X4D
Schutz gegen Spritzwasser aus allen Richtungen.

Abbildungen und Diagramme

  • Die Explosionszeichnung zeigt den Aufbau des Kesselrahmens und der Paneele.
  • Die Abmessungstabelle hilft bei der Planung des Platzbedarfs im Heizraum.

Modellkompatibilität

  • Geeignet für Erdgas, LPG (auf Anfrage) und Öl.
  • Kompatibel mit BMS-Systemen via 0-10V Schnittstelle.
  • Nicht für Dual-Fuel-Betrieb geeignet.
