Technisches Datenblatt für Viessmann Vitocell 100-B CVB/CVBB Warmwasserspeicher

Detailliertes technisches Datenblatt und Installationsanleitung für den Viessmann Vitocell 100-B CVB/CVBB Warmwasserspeicher. Enthält technische Daten, Abmessungen, Anschlusspläne und wichtige Installationshinweise für die...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält technische Daten und Installationsrichtlinien für die Viessmann Vitocell 100-B Speicher der Serien CVB und CVBB. Es ist für Fachpersonal bestimmt, das für die Installation und Planung von Warmwasserbereitungssystemen verantwortlich ist. Beachten Sie, dass dieser Tank nicht für Dampfheizungsanwendungen geeignet ist.

Produktbeschreibung

Der Vitocell 100-B ist ein indirekt beheizter Warmwasserspeicher aus korrosionsgeschütztem Stahl mit Ceraprotect-Emaillierung. Er verfügt über zwei Heizschlangen: eine untere für den Anschluss an Solarkollektoren und eine obere für die Nacherwärmung durch einen Heizkessel oder eine Wärmepumpe.

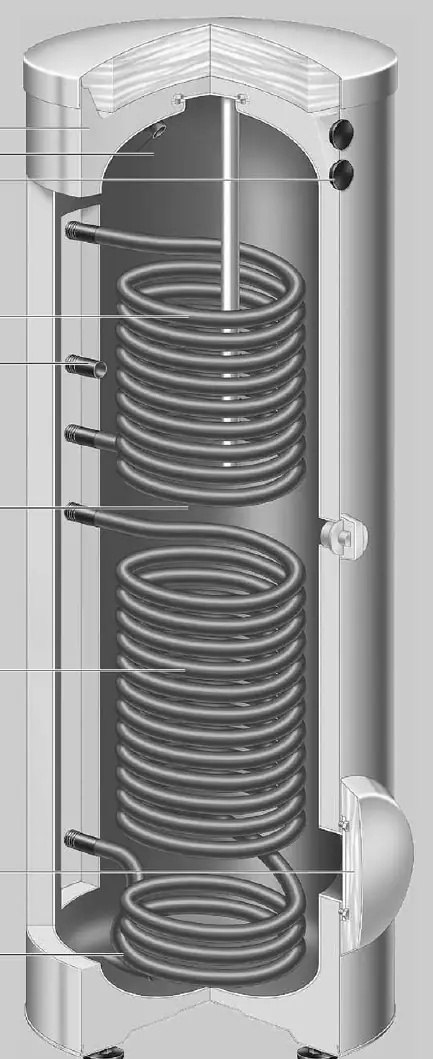

Querschnitt des Vitocell 100-B Speichers
Querschnitt des Vitocell 100-B Speichers
  • Isolierung: Hochwirksame PUR-Schaum-Isolierung (79 USG) oder abnehmbare weiche PET-Isolierung (119 USG).
  • Schutz: Zusätzlicher kathodischer Schutz durch eine Magnesiumanode.
  • Überwachung: Zwei Thermometer zur Anzeige der Warmwassertemperatur an der Oberseite und in der Mitte des Tanks.

Technische Daten

Die Leistung des Speichers hängt von der Kesseltemperatur und der Durchflussrate ab. Detaillierte Wiederaufheizraten (Recovery Rates) für verschiedene Temperaturen (194°F bis 122°F) sind in den Tabellen auf Seite 4 aufgeführt. Die Speicher sind in zwei Größen erhältlich: 79 USG (300 L) und 119 USG (450 L).

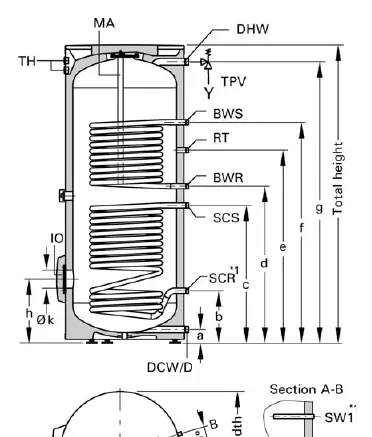

Abmessungen CVBB 79 USG
Abmessungen CVBB 79 USG

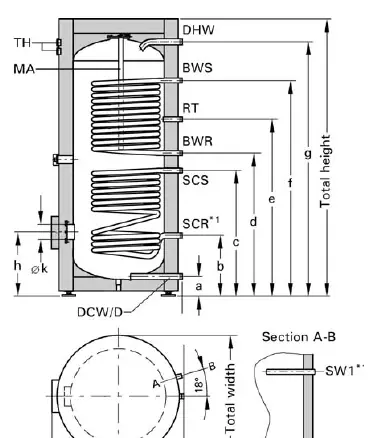

Abmessungen CVB 119 USG
Abmessungen CVB 119 USG

Installation und Anschlüsse

Die Installation muss gemäß den örtlichen Vorschriften erfolgen. Der Lieferumfang umfasst je nach Modell ein T&P-Ventil (Temperatur- und Druckentlastungsventil), Thermometer, Messing-T-Stücke und Stopfen.

Anschlussschema für Warmwasser
Anschlussschema für Warmwasser

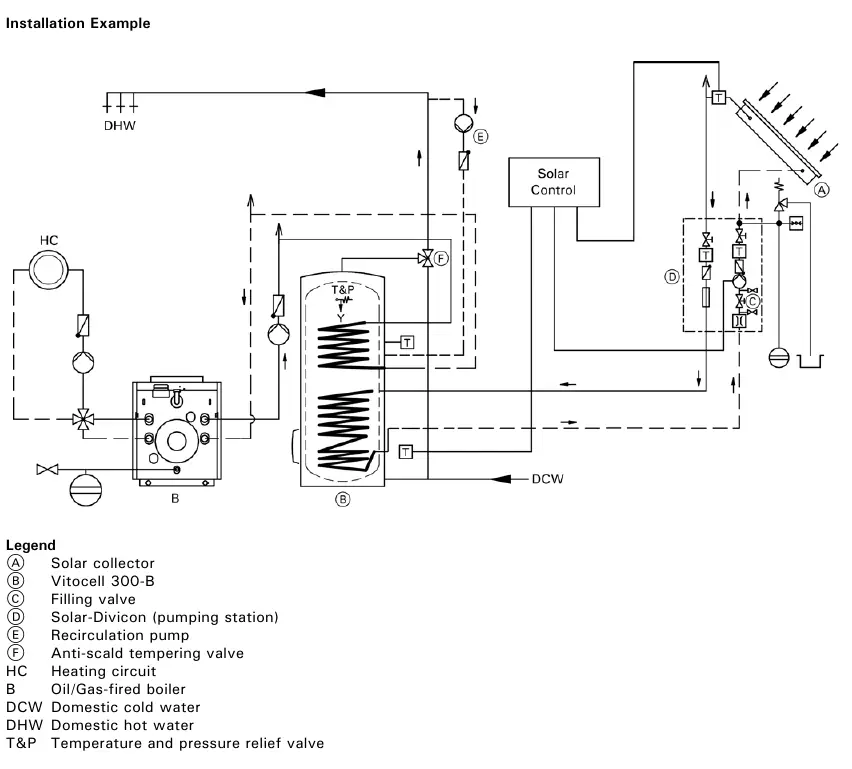

Installationsbeispiel Systemdesign
Installationsbeispiel Systemdesign
Tauchhülse für Temperatursensor
Tauchhülse für Temperatursensor
  • Sensoranschlüsse: Geschweißte Tauchhülsen für Temperatursensoren sind am Tank vorhanden.
  • Anschlüsse: Die Anschlüsse für Heizschlangen, Kalt-/Warmwasser und Zirkulation sind als NPT-Gewinde ausgeführt.
  • Systemdesign: Bei Solaranlagen empfiehlt Viessmann die Platzierung des Temperatursensors im Rücklauf des Solarkollektors unter Verwendung des mitgelieferten Messing-Winkelstücks mit Tauchhülse.

Sicherheitshinweise

Aufgrund der hohen Temperaturen, die durch Solarsysteme erzeugt werden können, ist die Installation eines Mischventils (thermostatisches Mischventil) zwingend erforderlich, um die Warmwassertemperatur am Zapfpunkt auf maximal 140°F (60°C) zu begrenzen und Verbrühungen zu vermeiden. Das Wasser muss Trinkwasserqualität aufweisen; bei Verwendung anderer Medien erlischt die Garantie.

Herstellerinformationen

Viessmann Climate Solutions SE

Markenprofil

Praktische Hilfe

Typische Probleme

Überhitzung des Warmwassers durch Solaranlage

Installieren Sie ein thermostatisches Mischventil, um die Temperatur am Zapfpunkt auf maximal 60°C zu begrenzen.

Garantieverlust

Stellen Sie sicher, dass nur zugelassene Komponenten verwendet werden und das Wasser Trinkwasserqualität hat. Vermeiden Sie hohe Konzentrationen von Chlorid und Sulfat.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Vollständigkeit (Thermometer, Ventile, Stopfen).
  • Stellen Sie sicher, dass das Wasser Trinkwasserqualität hat.
  • Installieren Sie ein Sicherheitsventil (T&P-Ventil) gemäß den örtlichen Vorschriften.
  • Installieren Sie ein Mischventil bei Solarnutzung.
  • Prüfen Sie die Anschlüsse auf Dichtheit.

Technische Daten in der Praxis

Recovery rate
Leistung der Warmwasserbereitung in Abhängigkeit von der Kesseltemperatur.

Abbildungen und Diagramme

  • Querschnitt: Zeigt die Position der Heizschlangen, Thermometer und Anschlüsse im Tank.
  • Installationsbeispiel: Zeigt die Einbindung in ein System mit Solarkollektoren und Kessel.

Modellkompatibilität

  • Nicht für Dampfheizungsanwendungen geeignet.
  • Nur für Trinkwasser geeignet.
  • Maximaler Betriebsdruck: 150 psig.
