Bedienungsanleitung für Gas-Brennwerttherme Viessmann Vitodens 050-W
Schnelle Hilfe und Bedienungsanleitung für die Gas-Brennwerttherme Viessmann Vitodens 050-W. Erfahren Sie, wie Sie Heizung und Warmwasser einstellen, Fehler beheben und das Gerät warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung richtet sich an den Anlagenbetreiber der Gas-Brennwerttherme Viessmann Vitodens 050-W. Sie enthält wichtige Anweisungen zur sicheren Bedienung, Einstellung von Heizung und Warmwasser sowie zur Fehlerbehebung. Bitte beachten Sie, dass Arbeiten an der Anlage, insbesondere an Gas- und Elektroinstallationen, nur von autorisierten Fachkräften durchgeführt werden dürfen.
Sicherheitshinweise
- Gasgeruch: Anlage sofort abschalten, Gasabsperrhahn schließen, Fenster und Türen öffnen, Gebäude verlassen und Fachbetrieb benachrichtigen.
- Feuer: Anlage abschalten, Brennstoffzufuhr unterbrechen, Feuerlöscher Klasse ABC verwenden.
- Wasseraustritt: Anlage am externen Trennschalter (Sicherung) ausschalten und Heizungsfachbetrieb informieren.
- Umgebungsbedingungen: Umgebungstemperatur zwischen 0 °C und 35 °C halten. Keine leicht entflammbaren Stoffe in der Nähe lagern.
Bedienung des Geräts
Die Steuerung erfolgt über das Display mit Touch-Tasten. Das Display zeigt den Status der wichtigsten Funktionen an. Über das Hauptmenü können Einstellungen wie Displayhelligkeit, WiFi-Verbindung und Heizkurve angepasst werden.
Zentralheizung
Die Heizung kann witterungsgeführt, konstant oder raumtemperaturabhängig betrieben werden. Die Standard-Raumtemperatur ist werkseitig auf 20 °C eingestellt. Die Heizkurve (nur bei witterungsgeführtem Betrieb) beeinflusst die Vorlauftemperatur in Abhängigkeit von der Außentemperatur.
Warmwasserbereitung
Die Warmwassertemperatur ist werkseitig auf 50 °C eingestellt. Aus hygienischen Gründen sollte dieser Wert nicht unterschritten werden. Bei Kombigeräten kann eine Eco-Funktion aktiviert werden.
Fehlerbehebung
Bei Störungen wird ein Fehlercode im Display angezeigt. Bestätigen Sie Fehler nicht mehrfach hintereinander. Notieren Sie den Fehlercode und kontaktieren Sie Ihren Heizungsfachbetrieb. Bei einer Brennerstörung kann ein Reset über die Tasten am Display versucht werden.
Wartung und Reinigung
Die Anlage sollte jährlich gereinigt werden. Eine fachgerechte Wartung durch einen autorisierten Betrieb ist mindestens alle 2 Jahre erforderlich. Die Oberfläche des Bedienteils kann mit einem Mikrofasertuch und handelsüblichen, nicht scheuernden Reinigungsmitteln gesäubert werden.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Räume sind zu kalt
Prüfen Sie, ob die Anlage eingeschaltet ist, die Sicherung ausgelöst hat oder ob die Heizungseinstellungen korrekt sind. Prüfen Sie den Brennstoffvorrat.
Kein warmes Wasser
Prüfen Sie, ob die Anlage eingeschaltet ist und die Warmwassertemperatur korrekt eingestellt ist.
Fehlercode blinkt im Display
Notieren Sie den Code und informieren Sie Ihren Heizungsfachbetrieb. Versuchen Sie nicht, den Fehler mehrfach zu quittieren.
Brenner startet nicht
Prüfen Sie die Gaszufuhr und ob eine Brennerstörung vorliegt. Führen Sie ggf. einen Brenner-Reset durch.
Vor der Verwendung
- Anlagendruck prüfen (sollte über 1,0 bar liegen).
- Gasabsperrhahn öffnen.
- Stromversorgung sicherstellen (Sicherung/Hauptschalter).
- Auf äußere Beschädigungen prüfen.
- Belüftungsöffnungen im Aufstellraum freihalten.
Technische Daten in der Praxis
- Vorlauftemperatur
- Temperatur des Heizwassers, das in den Heizkreis fließt.
- Standard-Raumtemperatur
- Zieltemperatur für die Beheizung der Räume während der Nutzungszeit.
Abbildungen und Diagramme
- Bedienfeld: Zeigt den Funktionsbereich (A) und den Navigationsbereich (B) mit Touch-Tasten.

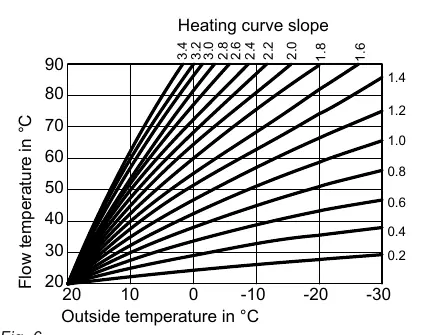

- Heizkurvendiagramm: Veranschaulicht den Zusammenhang zwischen Außentemperatur und Vorlauftemperatur bei verschiedenen Steilheiten.
Modellkompatibilität
- Die "Holiday at home"-Funktion erfordert ein ViCare-Thermostat.
- Die Eco-Funktion ist nur bei Kombigeräten verfügbar.
- Die Frostschutzfunktion ist nur aktiv, wenn ein Außentemperatursensor angeschlossen ist.
