Dieses Dokument enthält technische Daten, Installationsanweisungen und Spezifikationen für die Viessmann Vitocal IND-A Luftbehandlungsgeräte (Modelle 18XAK bis 60XAK). Es ist für Fachpersonal bestimmt, das für die Installation, Verkabelung und Wartung dieser Systeme verantwortlich ist. Beachten Sie, dass das Gerät keine zentrale Stromversorgung für Zubehör wie elektrische Heizungen oder Luftreiniger bietet; eine separate Stromversorgung ist erforderlich.
Produktbeschreibung
Die Vitocal IND-A Serie umfasst kompakte, kanalisierte Luftbehandlungsgeräte, die für maximale Flexibilität bei der Installation konzipiert sind. Sie bieten Funktionen wie automatischen Neustart, Timer-Funktionen, automatische Luftstromtechnologie und eine 24V-Schnittstelle für Thermostate von Drittanbietern.
Installation
Die Geräte unterstützen eine "Multi-Poise"-Installation, was bedeutet, dass sie je nach Gegebenheiten in verschiedenen Ausrichtungen montiert werden können:
- Vertikale Aufwärtsströmung (Upflow)
- Abwärtsströmung (Downflow)
- Horizontale Installation (links oder rechts)
Stellen Sie sicher, dass das Gerät in allen Ebenen waagerecht ausgerichtet ist und ausreichend Freiraum für den Luftstrom gemäß den Abmessungen in der Anleitung vorhanden ist.
Elektrischer Anschluss
Vor der Installation müssen die Versorgungsspannung, Frequenz, Phase und Strombelastbarkeit gemäß dem Typenschild überprüft werden. Verwenden Sie ausschließlich Kupferkabel. Die Verkabelung muss den geltenden nationalen und lokalen Vorschriften (NEC/CEC) entsprechen.
Kommunikation
Es gibt zwei Optionen für die Kommunikation zwischen Außen- und Innengerät:
- Option 1: Nicht-polare RS485-Kommunikation (S1-S2) mit 16 AWG abgeschirmtem Kabel.
- Option 2: 24V-Kommunikation mit 18 AWG 8-adrigem Thermostatkabel.
Steuerung
Das Gerät verfügt über eine 24V-Schnittstelle, die den Anschluss von handelsüblichen Wärmepumpen-Thermostaten ermöglicht. Für elektrische Heizungsanwendungen ist ein 2-Heiz-/1-Kühl-Thermostat erforderlich. Optional ist ein kabelgebundener Fernbedienungsregler (KSACN1001AAA) erhältlich.
Wartung und Fehlerbehebung
Das System verfügt über eine integrierte Selbstdiagnose. Bei Fehlfunktionen werden Fehlermeldungen direkt am Gerät angezeigt. Die Filter sind reinigungsfähig. Stellen Sie sicher, dass die Kondensatabläufe gemäß den örtlichen Sanitärvorschriften installiert sind.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Gerät startet nicht oder zeigt Fehler an
Überprüfen Sie die Stromversorgung, die Verkabelung der Kommunikation (S1/S2 oder 24V) und stellen Sie sicher, dass alle Anschlüsse fest sitzen.
Thermostat funktioniert nicht korrekt
Stellen Sie sicher, dass ein kompatibler 24V-Thermostat verwendet wird. Bei elektrischen Heizungen ist ein 2-Heiz-/1-Kühl-Thermostat erforderlich.
Kondensat läuft nicht ab
Überprüfen Sie die Installation der Abflüsse gemäß den örtlichen Sanitärvorschriften und stellen Sie sicher, dass das Gerät korrekt nivelliert ist.
Vor der Verwendung
- Überprüfen Sie, ob die Versorgungsspannung, Frequenz und Phase mit dem Typenschild übereinstimmen.
- Stellen Sie sicher, dass das Gerät waagerecht montiert ist.
- Prüfen Sie, ob ausreichend Freiraum für den Luftstrom vorhanden ist.
- Stellen Sie sicher, dass separate Stromversorgungen für Zubehör (Heizungen, Luftreiniger) vorhanden sind.
- Überprüfen Sie alle elektrischen Verbindungen auf festen Sitz.
- Stellen Sie sicher, dass die Kondensatabläufe korrekt installiert sind.
Technische Daten in der Praxis
- MCA (Minimum Circuit Amps)
- Mindeststromstärke des Stromkreises, die für die Dimensionierung der Leitungen erforderlich ist.
- MOPA (Maximum Overcurrent Protection)
- Maximale Absicherung (Sicherung/Leitungsschutzschalter) für das Gerät.
- CFM (Cubic Feet per Minute)
- Maßeinheit für den Luftstromdurchsatz des Gebläses.
Abbildungen und Diagramme
- Fig. 4-7: Zeigen die verschiedenen Installationspositionen (Upflow, Downflow, Horizontal).

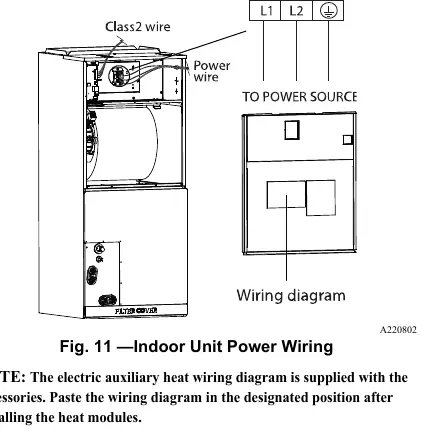

- Fig. 11: Zeigt die Verdrahtung der Stromversorgung am Innengerät.
- Fig. 14: Zeigt die 24V-Schnittstelle für den Anschluss externer Thermostate.

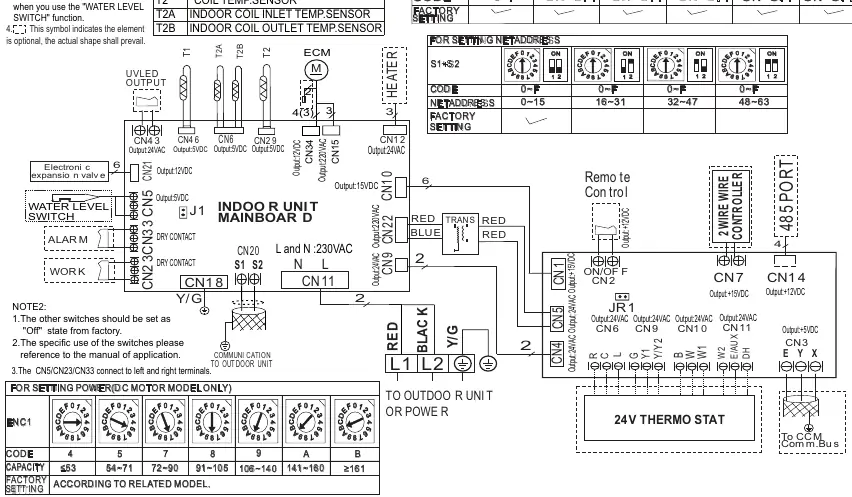

- Fig. 16: Detaillierter Schaltplan für alle Modellgrößen.
Modellkompatibilität
- Erfordert 208/230V-1-60 Stromversorgung.
- Kompatibel mit 24V-Thermostaten von Drittanbietern.
- Zubehör wie elektrische Heizungen erfordert eine separate Stromversorgung.
