Technische Daten und Installationsanleitung für Viessmann Air Handler Unit DLFSABH /...
Detaillierte technische Daten, Installationsanweisungen und Schaltpläne für die Viessmann Air Handler Einheiten DLFSABH und DLFLABH. Erfahren Sie mehr über Abmessungen, elektrische Anschlüsse und Konfigurationsoptionen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Viessmann Air Handler Einheiten (DLFSABH/DLFLABH) sind für Multi-Zone-Systeme konzipiert und unterstützen flexible Montagepositionen (Upflow, Downflow, Horizontal). Die Stromversorgung erfolgt über die Außeneinheit, und die Steuerung kann über eine 24V-Schnittstelle mit Drittanbieter-Thermostaten erfolgen. S. 2, 5, 8
Wichtigste Schritte
- Installation der Einheit S. 5, 8
- Elektrische Verkabelung S. 8, 13, 14
Probleme und Lösungen
Kommunikationsstörungen
Verwenden Sie abgeschirmte Kabel in Bereichen mit hoher elektromagnetischer Belastung.
S. 8Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannungsversorgung | 208/230V-1-60 | Elektrische Spezifikation für alle Modelle. | S. 7 |
Wo es im PDF steht
- Technische Daten S. 7, 10, 11
- Schaltpläne S. 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Daten, Installationsrichtlinien und Schaltpläne für die Viessmann Air Handler Einheiten der Serien DLFSABH und DLFLABH. Es dient als primäre Referenz für die korrekte Installation, elektrische Verkabelung und Konfiguration der Geräte. Beachten Sie, dass für die Installation die Einhaltung lokaler Vorschriften (NEC/CEC) zwingend erforderlich ist.
Produktübersicht
Die Air Handler Einheiten sind für den Einsatz in Multi-Zone-Systemen konzipiert. Sie bieten eine flexible Installation (Multi-Poise), leisen Betrieb und sind mit Mikroprozessor-Steuerungen ausgestattet. Die Einheiten unterstützen sowohl Heiz- als auch Kühlbetrieb.
Installation
Die Einheiten sind für maximale Flexibilität ausgelegt und unterstützen verschiedene Montagepositionen:
- Vertikale Installation: Upflow und Downflow.
- Horizontale Installation: Links oder rechts.
Stellen Sie sicher, dass das Gerät waagerecht ausgerichtet ist und ausreichende Abstände für den Luftstrom gemäß den Abbildungen in der Anleitung eingehalten werden. Ein sekundärer Abfluss ist integriert.
Elektrische Anschlüsse
Die Stromversorgung erfolgt über die Außeneinheit. Die Verkabelung muss gemäß den nationalen und lokalen elektrischen Vorschriften erfolgen. Achten Sie besonders auf die korrekte Dimensionierung der Kabel (MCA/MOCP). Bei hoher elektromagnetischer Belastung wird die Verwendung von abgeschirmten Kabeln empfohlen, um Kommunikationsstörungen zu vermeiden.
Steuerung und Betrieb
Die Einheiten verfügen über eine 24V-Schnittstelle, die den Anschluss von handelsüblichen Thermostaten von Drittanbietern ermöglicht. Für elektrische Heizungsanwendungen ist ein 5-Draht-Thermostat (2 Heizstufen/1 Kühlstufe) erforderlich. Die Steuerung erfolgt wahlweise über die mitgelieferte drahtlose oder kabelgebundene Fernbedienung.
Wartung und Diagnose
Die Geräte sind mit leicht zugänglichen Wartungspaneelen ausgestattet. Integrierte Selbstdiagnosefunktionen unterstützen bei der Fehlersuche. Die Filter sind reinigungsfähig.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Kommunikationsstörungen in Bereichen mit hoher elektromagnetischer Belastung
Verwenden Sie ein abgeschirmtes 14/2-Kabel anstelle des Standardkabels zwischen Innen- und Außeneinheit und erden Sie den Schirm nur an der Außeneinheit.
Gerät nicht waagerecht installiert
Für einen zuverlässigen Betrieb müssen die Einheiten in allen Ebenen waagerecht ausgerichtet sein.
Fehlende Stromversorgung für Zubehör
Die Einheit ist nicht mit einem zentralen elektrischen Anschluss für Heizungen oder Luftreiniger ausgestattet; eine separate Stromversorgung ist erforderlich.
Vor der Verwendung
- Überprüfen Sie die Modellnummer und stellen Sie sicher, dass das Gerät für Ihre Anwendung geeignet ist.
- Stellen Sie sicher, dass die Montagefläche das Gewicht der Einheit tragen kann.
- Überprüfen Sie die Abstände für den Luftstrom gemäß den Installationszeichnungen.
- Stellen Sie sicher, dass die elektrische Verkabelung den lokalen Vorschriften entspricht.
- Verifizieren Sie die Kompatibilität des Thermostats (bei 24V-Schnittstelle).
Technische Daten in der Praxis
- MCA (Minimum Circuit Amps)
- Mindeststromstärke für die Dimensionierung der Zuleitung.
- MOCP (Maximum Over Current Protection)
- Maximal zulässige Absicherung für den Stromkreis.
- CFM (Cubic Feet per Minute)
- Luftvolumenstrom, der vom Gebläse bewegt wird.
- ESP (External Static Pressure)
- Externer statischer Druck, gegen den das Gebläse arbeitet.
Abbildungen und Diagramme

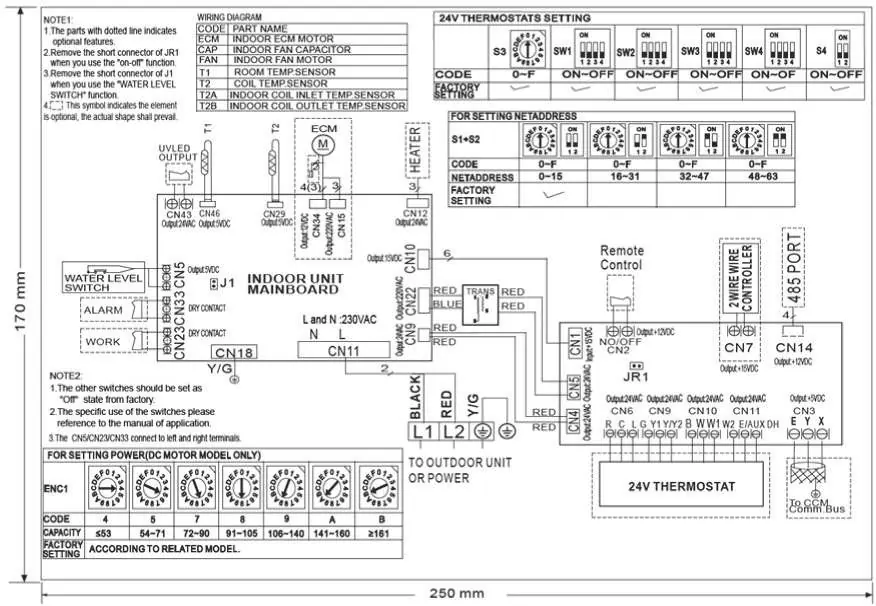

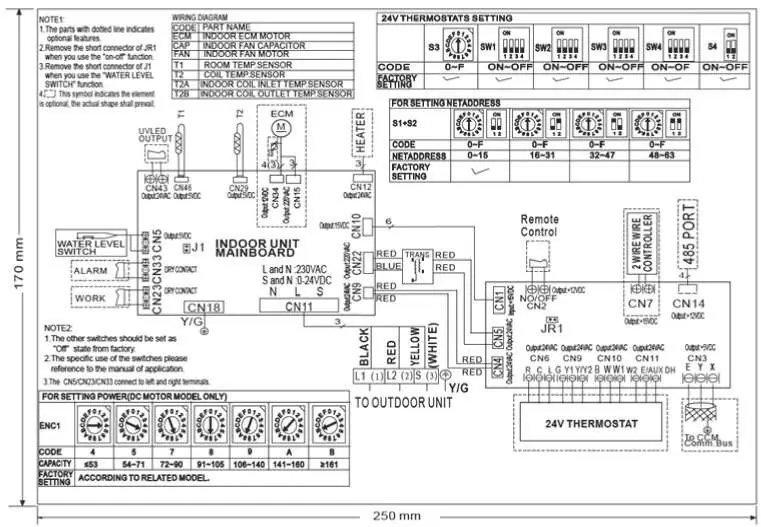

- Die Schaltpläne zeigen die Anschlüsse für die Hauptplatine, Thermostate und Zubehör.
- Die Maßzeichnungen helfen bei der Planung des Platzbedarfs für die Installation.

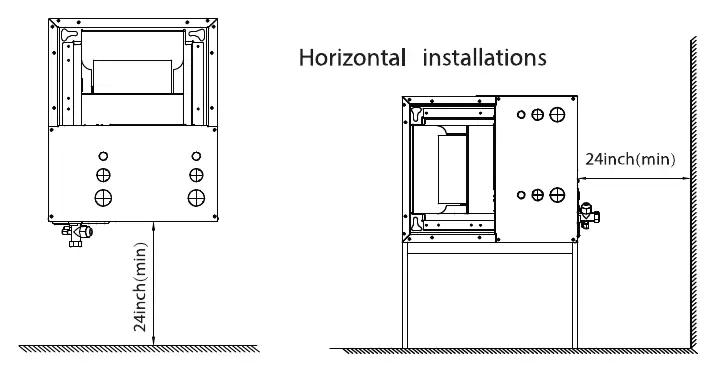

- Die Abstandszeichnungen zeigen die erforderlichen Freiräume für Wartung und Luftstrom.
Modellkompatibilität
- 24V-Schnittstelle erfordert einen 5-Draht-Thermostat.
- Für elektrische Heizungsanwendungen ist ein 2-Heiz/1-Kühl-Thermostat erforderlich.
- Die Leistung kann je nach angeschlossener Außeneinheit variieren.
