Technisches Datenhandbuch für Viessmann DLFSHCH Split-Klimaanlage
Erfahren Sie alles über die Viessmann DLFSHCH Split-Klimaanlage. Dieses Handbuch enthält technische Daten, Installationshinweise, Schaltpläne und Spezifikationen für die Modelle 06XAK bis 36XAK.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technisches Datenhandbuch für die Viessmann DLFSHCH Split-Klimaanlagen-Serie. Es enthält wichtige Spezifikationen, Installationsrichtlinien, Schaltpläne und Kompatibilitätsdaten für die Modelle 06XAK bis 36XAK. Bitte beachten Sie, dass die Installation von qualifiziertem Fachpersonal gemäß den örtlichen Vorschriften durchgeführt werden muss.
Produktübersicht
Die DLFSHCH-Serie bietet leise, effiziente und einfach zu installierende Split-Klimasysteme. Zu den Hauptmerkmalen gehören eine automatische Neustartfunktion, ein Timer, eine automatische Luftschwenkfunktion, eine Entfeuchtungsfunktion sowie eine integrierte Diagnose zur Fehlerbehebung. Die Geräte sind für eine individuelle Raumklimatisierung konzipiert.
Modellnummern-Systematik
Die Modellnummern geben Aufschluss über die Konfiguration des Geräts:
- DLF: Innengerät
- S: Modell
- H: High Wall (Wandgerät)
- H: Wärmepumpe
- Kapazität: 06 (1/2 Tonne) bis 36 (3 Tonnen)
- Spannung: J (115V), K (208/230V)
Installation und Montage
Für eine optimale Leistung und Langlebigkeit sind folgende Punkte bei der Installation zu beachten:
- Positionierung: Das Gerät sollte so hoch wie möglich an der Wand montiert werden, um eine optimale Luftzirkulation zu gewährleisten.
- Abstände: Halten Sie einen Mindestabstand von 15 cm zur Decke ein. Seitliche Abstände sind ebenfalls einzuhalten.
- Ausrichtung: Das Gerät muss in allen Ebenen waagerecht montiert werden.
- Kondensatablauf: Installieren Sie den Ablauf gemäß den örtlichen Vorschriften. Falls keine Schwerkraftentwässerung möglich ist, muss eine optionale Kondensatpumpe verwendet werden.
Elektrische Anschlüsse
Die Stromversorgung erfolgt über das Außengerät. Verwenden Sie für die Verbindung zwischen Innen- und Außengerät ein 14/3-Kabel (oder 14/2 abgeschirmt bei elektromagnetischen Störungen). Achten Sie strikt auf die korrekte Polarität. Alle Kabel müssen gemäß NEC (National Electrical Code) oder CEC (Canadian Electrical Code) dimensioniert sein.
Wartung und Pflege
Die Wartung ist dank des abnehmbaren Gebläses und der leicht zu reinigenden Filter vereinfacht. Die Außeneinheiten sind so konstruiert, dass Schmutz sich an der Außenseite der Spule ansammelt, was eine Reinigung von innen mit einem Druckschlauch und Reinigungsmittel ermöglicht.
Herstellerinformationen
Viessmann Climate Solutions SE
Praktische Hilfe
Typische Probleme
Gerät startet nicht nach Stromausfall
Das Gerät verfügt über eine automatische Neustartfunktion, die den Betrieb unter den vorherigen Bedingungen wieder aufnimmt.
Kondenswasser läuft nicht ab
Prüfen Sie die Schwerkraftentwässerung oder installieren Sie eine optionale Kondensatpumpe, falls die Schwerkraft nicht ausreicht.
Kommunikationsfehler zwischen Innen- und Außengerät
Überprüfen Sie die 14/3-Verkabelung (oder 14/2 abgeschirmt bei EMF-Problemen) und stellen Sie sicher, dass die Polarität korrekt ist.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät waagerecht montiert ist.
- Überprüfen Sie die Mindestabstände zur Decke (mind. 15 cm) und zu den Seiten.
- Stellen Sie sicher, dass die Stromversorgung gemäß NEC/CEC-Vorgaben dimensioniert ist.
- Prüfen Sie, ob die Kältemittelleitungen isoliert sind.
- Stellen Sie sicher, dass alle elektrischen Verbindungen fest sitzen.
Technische Daten in der Praxis
- Nennkapazität
- Gibt die Kühl-/Heizleistung in Tonnen an (06 = 1/2 Tonne bis 36 = 3 Tonnen).
- Spannung (J/K)
- J steht für 115V, K steht für 208/230V.
Abbildungen und Diagramme

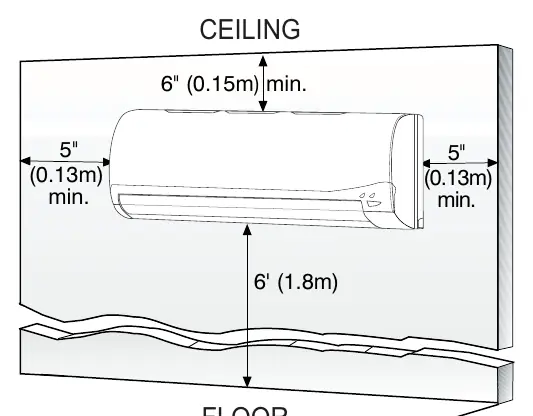

- Fig. 2: Zeigt die erforderlichen Mindestabstände für die Installation des Innengeräts.
- Fig. 3: Zeigt die möglichen Leitungsführungen (links, rechts, hinten).

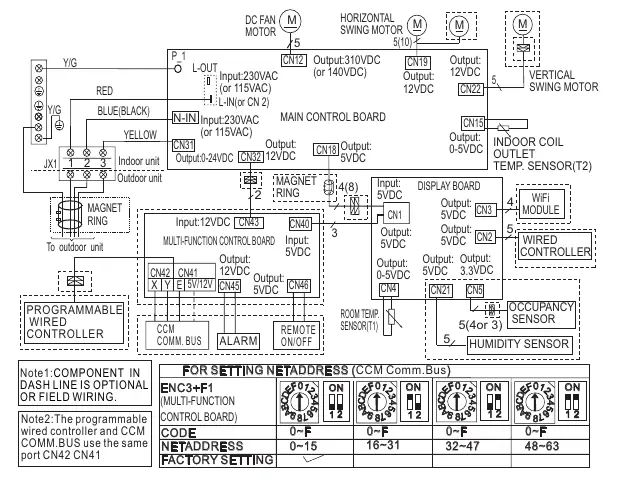

- Fig. 5-7: Schaltpläne und Anschlussdiagramme für die elektrische Verkabelung.
Modellkompatibilität
- Die Innengeräte der DLFSHCH-Serie sind mit den aufgeführten Single-Zone- und Multi-Zone-Außengeräten kompatibel.
