Bedienungsanleitung für VEVOR Faltbares Solarpanel 150W / 300W
Erfahren Sie, wie Sie Ihr VEVOR faltbares Solarpanel (150W/300W) sicher aufstellen, ausrichten und Ihre Geräte effizient aufladen. Inklusive technischer Daten und Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das VEVOR Solarpanel wird durch vollständiges Ausklappen und Ausrichten im 90-Grad-Winkel zur Sonne in Betrieb genommen. Verbinden Sie Ihre Geräte über die USB-, Type-C- oder DC-Anschlüsse. Achten Sie darauf, dass der USB-Anschluss trocken bleibt und das zu ladende Gerät vor direkter Sonne geschützt wird. S. 6, 7, 18, 20
Wichtigste Schritte
- Ausrichtung zur Sonne S. 6, 7
- Anschluss von Geräten S. 5, 7
Erste Inbetriebnahme
- Panel vollständig ausklappen und senkrecht zur Sonne positionieren. S. 6, 18
Probleme und Lösungen
Keine Ladung
Prüfen Sie auf Schatten, Glasbarrieren oder ob das Panel vollständig geöffnet ist.
S. 8, 21Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Modell 150W | 150W | Nennleistung | S. 9, 22 |
| Modell 300W | 300W | Nennleistung | S. 9, 23 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 16
- Technische Daten S. 9, 10, 22, 23
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Verwendung und Wartung der faltbaren VEVOR Solarpanels (Modelle 150W und 300W). Das Solarpanel ist für die mobile Stromerzeugung konzipiert. Bitte beachten Sie, dass die Ladeleistung stark von der Intensität und dem Einfallswinkel des Sonnenlichts abhängt. Das Panel selbst und das Außenmaterial sind wasserdicht, jedoch ist der USB-Ladeanschluss nicht wasserdicht und muss vor Feuchtigkeit geschützt werden.
Sicherheitshinweise
- Nicht wasserdicht: Der USB-Ladeanschluss darf nicht nass werden.
- Temperatur: Vermeiden Sie die Nutzung in Umgebungen mit hohen Temperaturen (z. B. im Auto, auf Motorhauben oder Asphalt).
- Beschädigung: Biegen, knicken oder beschädigen Sie das Panel nicht. Platzieren Sie keine Metallgegenstände zwischen Panel und zu ladendem Gerät.
- Kinder: Halten Sie das Produkt von Kindern fern, um Verbrennungen durch erhitzte Oberflächen während des Ladevorgangs zu vermeiden.
- Anomalien: Bei Rauchentwicklung oder Brandgeruch sofort die Verbindung trennen.
Inbetriebnahme und Betrieb
Um eine optimale Ladeleistung zu erzielen, gehen Sie wie folgt vor:
- Öffnen Sie das Solarpanel vollständig.
- Richten Sie das Panel so aus, dass es möglichst senkrecht (90°) zum Sonnenlicht steht.
- Passen Sie die Position des Panels im Laufe des Tages an, um den Sonnenstand zu berücksichtigen.
- Vermeiden Sie Schatten auf dem Panel, da dies die Ladeeffizienz erheblich reduziert.
Aufladen von Geräten

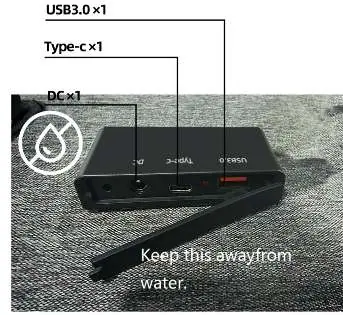

Das Solarpanel verfügt über verschiedene Anschlüsse (USB, Type-C, DC). Verbinden Sie Ihr Gerät über ein geeignetes Ladekabel mit dem entsprechenden Anschluss am Panel. Es ist normal, dass sich das Panel und das angeschlossene Gerät während des Ladevorgangs erwärmen. Vermeiden Sie direkte Sonneneinstrahlung auf das zu ladende Gerät (z. B. Smartphone), um Überhitzung und Fehlfunktionen zu vermeiden.
Fehlerbehebung
Wenn das Gerät nicht lädt, prüfen Sie folgende Punkte:
- Ist das Panel vollständig geöffnet?
- Fällt direkter Schatten auf das Panel?
- Ist das Panel durch Glas oder andere Hindernisse vom direkten Sonnenlicht abgeschirmt?
- Ist die Umgebungstemperatur zu hoch? (Einige Geräte, wie iPhones, stoppen den Ladevorgang bei interner Überhitzung über 60°C).
Technische Daten
Die Leistungswerte basieren auf Standardtestbedingungen. Die tatsächliche Leistung variiert je nach Sonnenintensität.
- Modell 150W: Leerlaufspannung 22,5V, Kurzschlussstrom 8,8A, Betriebstemperatur -20 bis 65°C.
- Modell 300W: Leerlaufspannung 44,94V, Kurzschlussstrom 8,84A, Betriebstemperatur -20 bis 65°C.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Gerät lädt nicht oder sehr langsam
Prüfen Sie, ob das Panel vollständig in der Sonne steht, keine Schatten darauf fallen und ob das Panel nicht durch Glas abgeschirmt ist.
Ladevorgang bricht ab
Das zu ladende Gerät (z. B. Smartphone) könnte überhitzt sein. Vermeiden Sie direkte Sonneneinstrahlung auf das Gerät selbst.
USB-Anschluss ist nass geworden
Trennen Sie sofort die Verbindung und lassen Sie den Anschluss vollständig trocknen, bevor Sie ihn wieder verwenden.
Vor der Verwendung
- Stellen Sie sicher, dass das Wetter klar ist.
- Prüfen Sie, ob das Panel sauber ist.
- Stellen Sie sicher, dass alle Panel-Segmente vollständig ausgeklappt sind.
- Halten Sie ein passendes Ladekabel für Ihr Gerät bereit (nicht im Lieferumfang enthalten).
- Wählen Sie einen Standort ohne Schattenwurf.
Technische Daten in der Praxis
- Leerlaufspannung (Open-circuit Voltage)
- Die maximale Spannung, die das Panel ohne Last liefert.
- Kurzschlussstrom (Short circuit Current)
- Der maximale Strom, den das Panel bei einem Kurzschluss erzeugen kann.
- Schutzklasse IP67
- Das Panel ist staubdicht und gegen zeitweiliges Untertauchen in Wasser geschützt (gilt nicht für den USB-Anschluss).
Abbildungen und Diagramme

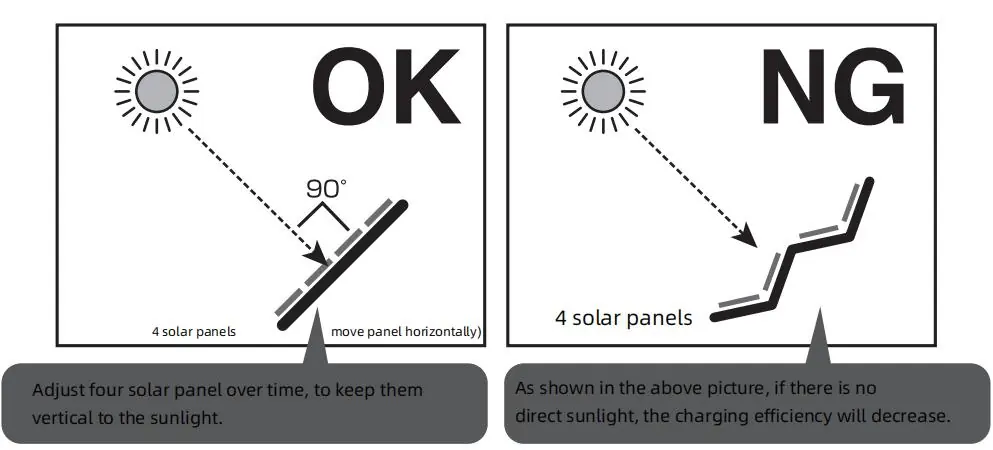

- Das Panel sollte immer möglichst im 90-Grad-Winkel zur Sonne ausgerichtet sein.
- Vermeiden Sie das Knicken des Panels in Zick-Zack-Form, da dies die Effizienz mindert.

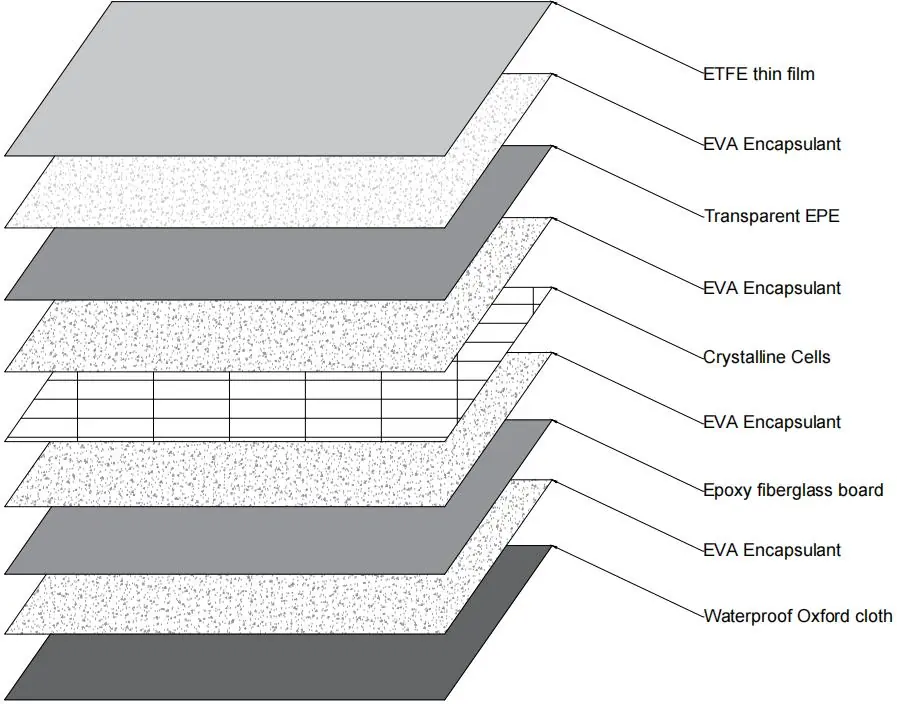

- Die Schichtstruktur des Panels besteht aus ETFE-Folie, EVA-Verkapselung, kristallinen Zellen und einer wasserdichten Oxford-Stoff-Rückseite.
Modellkompatibilität
- USB-Anschluss ist nicht wasserdicht.
- Ladekabel sind nicht im Lieferumfang enthalten.
- Die Ladeleistung ist theoretisch und hängt von der tatsächlichen Sonneneinstrahlung ab.
