Bedienungsanleitung für ECO-WORTHY 150W 17.25V Mono-Solarpanel
Detaillierte Anleitung für das ECO-WORTHY 150W 17.25V Mono-Solarpanel. Erfahren Sie alles über die technischen Spezifikationen, die Installation, die Erweiterungsmöglichkeiten für 12V-, 24V- oder 48V-Systeme sowie wichtige...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das ECO-WORTHY 150W 17.25V Mono-Solarpanel ist für den Einsatz in 12V-Solarstromsystemen oder zum Laden von 12V-Batterien konzipiert. Es ist modular erweiterbar: Durch entsprechende Reihen- oder Parallelschaltungen können mehrere Panels für 24V-, 48V- oder größere Systeme konfiguriert werden. Das Panel verfügt über eine eingebaute Diode zur Verhinderung von Rückstrom und ist mit einer IP65-Zertifizierung wasserdicht.
Produktübersicht
Das Panel besteht aus monokristallinen Solarzellen und ist in einem langlebigen Aluminiumrahmen gefasst. Es ist für eine Lebensdauer von über 20 Jahren ausgelegt und bietet eine hohe Tragfähigkeit dank des gehärteten Glases. Es eignet sich für eine Vielzahl von Anwendungen, darunter Wohnwagen, Wohnmobile, Boote, Häuser, Gärten, Schuppen oder landwirtschaftliche Betriebe.
Installation und Anwendung
Das Panel kann einfach mit geeigneten Halterungen montiert werden. Achten Sie bei der Installation auf eine stabile Befestigung. Die Erweiterbarkeit ermöglicht eine flexible Anpassung an den Energiebedarf. Stellen Sie sicher, dass die Verkabelung für die gewählte Systemspannung (12V, 24V, 48V) korrekt ausgeführt wird.
Technische Daten
Die folgenden Daten wurden unter Standardtestbedingungen (STC: Einstrahlung 1000W/m², Temperatur 25°C, Luftmasse 1.5) ermittelt:
- Nennleistung: 150W
- Solarzellentyp: Monokristallin
- Maximale/Spitzenspannung (Vmp): 17.25V
- Leerlaufspannung (Voc): 20.00V
- Kurzschlussstrom: 8.70A
- Maximaler Strom: 9.22A
Mechanische Daten
- Abmessungen: 1070mm x 670mm x 35mm
- Gewicht: 8.00 kg (17.58 lbs)
- Vorderseite: Gehärtetes Glas
- Länge des Verlängerungskabels: 90cm
- Wasserdichtigkeit Anschlussdose: IP65
Sicherheit und Support
Der Hersteller übernimmt keine Haftung für Schäden durch höhere Gewalt (Feuer, Taifun, Überschwemmung, Krieg, etc.), unsachgemäßen Gebrauch, Missbrauch, Vernachlässigung, unsachgemäße Wartung oder fehlerhafte Installation. Bei technischen Problemen wenden Sie sich bitte an den ECO-WORTHY Support:
Telefon (USA): 1-866-939-8222Telefon (UK): +44 20 7570 0328E-Mail: [email protected]
Praktische Hilfe
Typische Probleme
Systemspannung entspricht nicht den Anforderungen
Das Panel ist standardmäßig für 12V ausgelegt. Für 24V oder 48V Systeme müssen mehrere Panels in Reihe oder parallel geschaltet werden.
Beschädigung durch unsachgemäße Installation
Stellen Sie sicher, dass das Panel mit geeigneten Halterungen montiert wird und keine abnormalen Bedingungen (z.B. Kontamination mit gefährlichen Stoffen) vorliegen.
Vor der Verwendung
- Überprüfen Sie das Panel auf Transportschäden.
- Stellen Sie sicher, dass geeignete Halterungen für die Montage vorhanden sind.
- Prüfen Sie, ob die Systemspannung (12V/24V/48V) mit der geplanten Verschaltung übereinstimmt.
- Stellen Sie sicher, dass die Verkabelung korrekt und sicher erfolgt.
Technische Daten in der Praxis
- Vmp (Maximale/Spitzenspannung)
- Die Spannung, bei der das Panel seine maximale Leistung (150W) abgibt.
- Voc (Leerlaufspannung)
- Die maximale Spannung des Panels ohne angeschlossene Last.
- Isc (Kurzschlussstrom)
- Der Strom, der fließt, wenn die Anschlüsse kurzgeschlossen sind.
Abbildungen und Diagramme

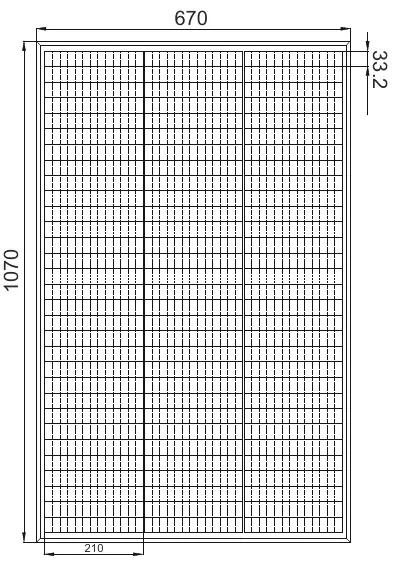

- Das Moduldiagramm zeigt die Außenmaße des Panels: 1070mm Höhe und 670mm Breite.
- Die Tiefe des Rahmens beträgt 33.2mm.
Modellkompatibilität
- Geeignet für 12V-Systeme.
- Erweiterbar durch Reihen- oder Parallelschaltung für 24V- oder 48V-Systeme.
