Bedienungsanleitung für V-TAC 160W Faltbares Solarpanel VT-10160

Erfahren Sie, wie Sie das V-TAC 160W Faltbare Solarpanel (VT-10160) effizient nutzen. Diese Anleitung enthält technische Daten, Installationshinweise und Informationen zu den Anschlüssen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das V-TAC 160W Faltbare Solarpanel (VT-10160) ist ein tragbares Panel mit 160W Leistung, das über DC 5521, USB-C und USB-A Anschlüsse verfügt und für die Nutzung mit tragbaren Powerstations optimiert ist. S. 1, 2

Wichtigste Schritte

  • Installation durch Aufhängen oder Nutzung der integrierten Ständer. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Nennleistung 160W Standard Arbeitsleistung S. 2
Spannung 17.6V Standard Arbeitsspannung S. 2

Wo es im PDF steht

  • Produktübersicht und Installationsmethoden S. 1
  • Technische Daten und Anschlüsse S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
V-TAC 160W Faltbares Solarpanel Seite 1 Solar-Ladebox und Kabel Seite 2

Wichtige Informationen aus der Anleitung

Das V-TAC 160W Faltbare Solarpanel (Modell VT-10160) ist eine tragbare Energielösung. Diese Anleitung bietet einen Überblick über die technischen Spezifikationen, Installationsmöglichkeiten und Anschlussoptionen für verschiedene Geräte.

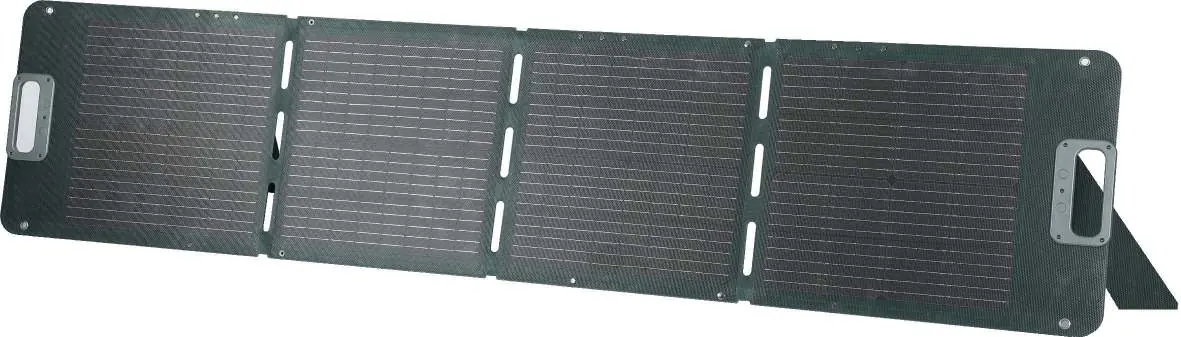

V-TAC 160W Faltbares Solarpanel
V-TAC 160W Faltbares Solarpanel

Installation und Nutzung

Das Panel unterstützt eine 2-in-1-Installation für maximale Flexibilität:

  • Aufhängen: Geeignet zum Aufhängen an verschiedenen Orten, um Platz zu sparen.
  • Ständer (Kickstands): Nutzen Sie die integrierten Ständer, um das Panel für eine effizientere Energieabsorption optimal zur Sonne auszurichten.

Anschlüsse und Kompatibilität

Das Solarpanel verfügt über eine integrierte Solar-Ladebox mit folgenden Ausgängen:

Solar-Ladebox und Kabel
Solar-Ladebox und Kabel
  • DC 5521: 160W, 19.3V
  • Typ-C: 5V/3A, 9V/3A, 12V/3A, 15V/3A, 17.6V/2.25A (45W)
  • USB-A: 5V/2.4A
  • USB-A (QC3.0): 5V/3A, 9V/2A, 12V/1.5A (18W)

Das Panel ist mit verschiedenen tragbaren Powerstations kompatibel.

Technische Daten

  • Modell: VT-10160
  • Nennleistung: 160W (-5%, +10%)
  • Spannung (Standard): 17.6V
  • Stromstärke (Standard): 9.08A
  • Leerlaufspannung (Voc): 21.2V
  • Kurzschlussstrom (Isc): 9.75A
  • Gewicht: 9kg ± 0.5kg
  • Maße (gefaltet): 680 x 468 x 54mm
  • Maße (entfaltet): 1670 x 680 x 25mm

Praktische Hilfe

Typische Probleme

Geringe Ladeleistung

Stellen Sie sicher, dass das Panel direktem Sonnenlicht ausgesetzt ist und keine Verschattung vorliegt. Nutzen Sie die integrierten Ständer für eine optimale Ausrichtung.

Gerät lädt nicht

Überprüfen Sie, ob das Kabel fest in der Solar-Ladebox und im Endgerät sitzt. Stellen Sie sicher, dass die Ausgangsspannung des Panels mit den Anforderungen Ihres Geräts kompatibel ist.

Vor der Verwendung

  • Prüfen Sie das Panel vor der Verwendung auf sichtbare Beschädigungen.
  • Stellen Sie sicher, dass das Panel für maximale Effizienz direktem Sonnenlicht ausgesetzt ist.
  • Verwenden Sie die integrierten Ständer für eine optimale Ausrichtung zur Sonne.
  • Überprüfen Sie, ob die Kabelverbindungen fest sitzen.
  • Stellen Sie sicher, dass die Umgebungstemperatur für den Betrieb geeignet ist.
