Installationsanleitung für Ring Solar Panel 5F80E9
Erfahren Sie, wie Sie Ihr Ring Solar Panel 5F80E9 korrekt installieren und ausrichten. Diese Anleitung enthält Schritte zur Montage, Tipps zur optimalen Sonneneinstrahlung und wichtige Sicherheitshinweise.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Ring Solar Panel 5F80E9 dient zur Stromversorgung kompatibler Ring-Geräte. Die Installation erfordert die Montage an einem sonnigen Ort und den Anschluss über USB-C oder Barrel-Stecker. S. 3, 8
Wichtigste Schritte
- Montage des Panels S. 5, 6, 7
- Anschluss an das Gerät S. 8
Erste Inbetriebnahme
- Wählen Sie einen Standort mit direkter Sonneneinstrahlung. S. 3, 4
Probleme und Lösungen

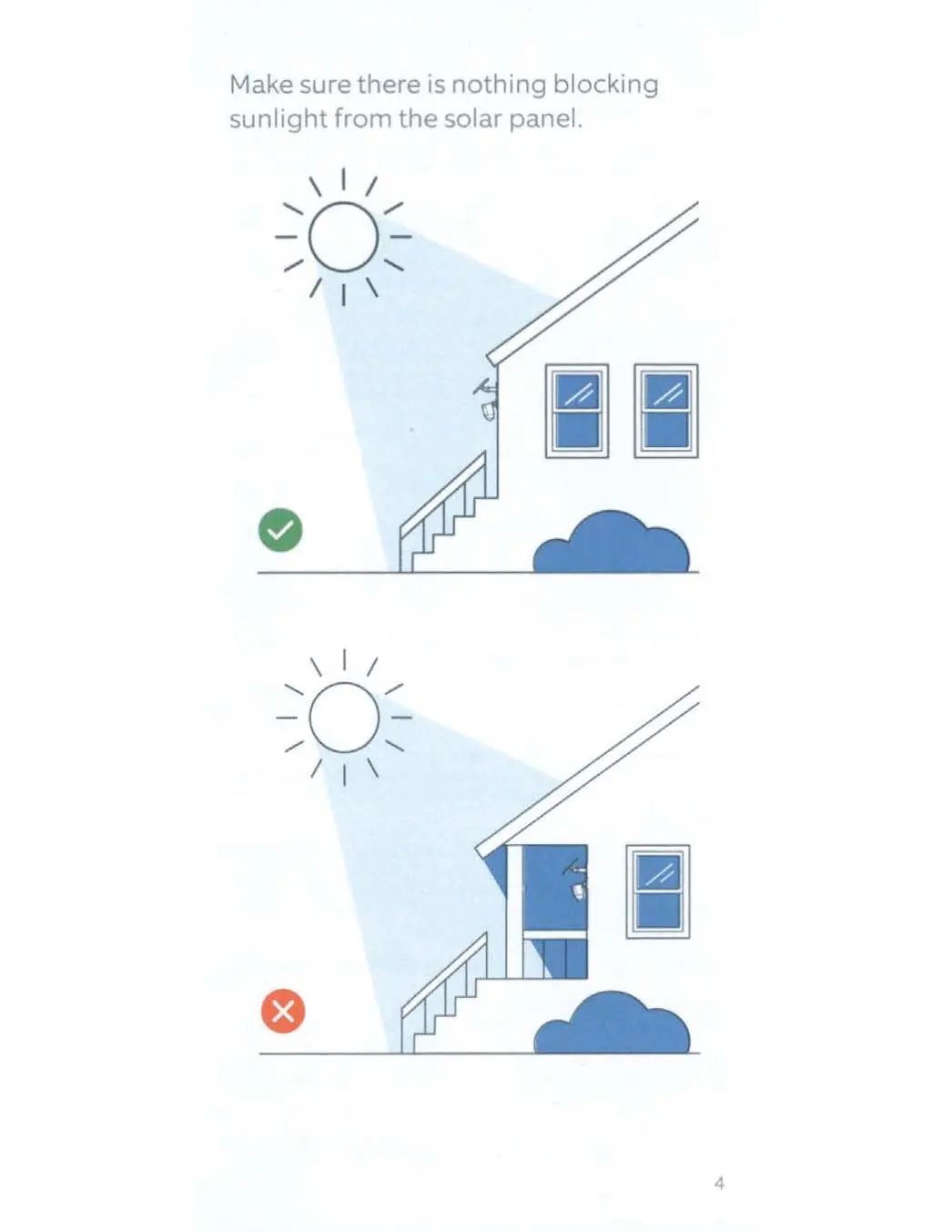

Schattenbildung
Stellen Sie sicher, dass nichts das Sonnenlicht blockiert.
S. 4Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebstemperatur | -20,5°C bis 48,5°C | Zulässiger Temperaturbereich für den Betrieb | S. 10 |
Wo es im PDF steht
- Hardware und Werkzeuge S. 2
- Standortwahl S. 3, 4
- Anschluss S. 8
- Sicherheit und Spezifikationen S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Das Ring Solar Panel 5F80E9 ist für den Außenbereich konzipiert und dient zur Stromversorgung kompatibler Ring-Geräte. Für eine optimale Leistung ist die Wahl des Standorts entscheidend. Stellen Sie sicher, dass das Panel an einem Ort montiert wird, der die meiste direkte Sonneneinstrahlung erhält. Achten Sie darauf, dass keine Hindernisse wie Bäume, Gebäude oder Überhänge das Sonnenlicht blockieren.

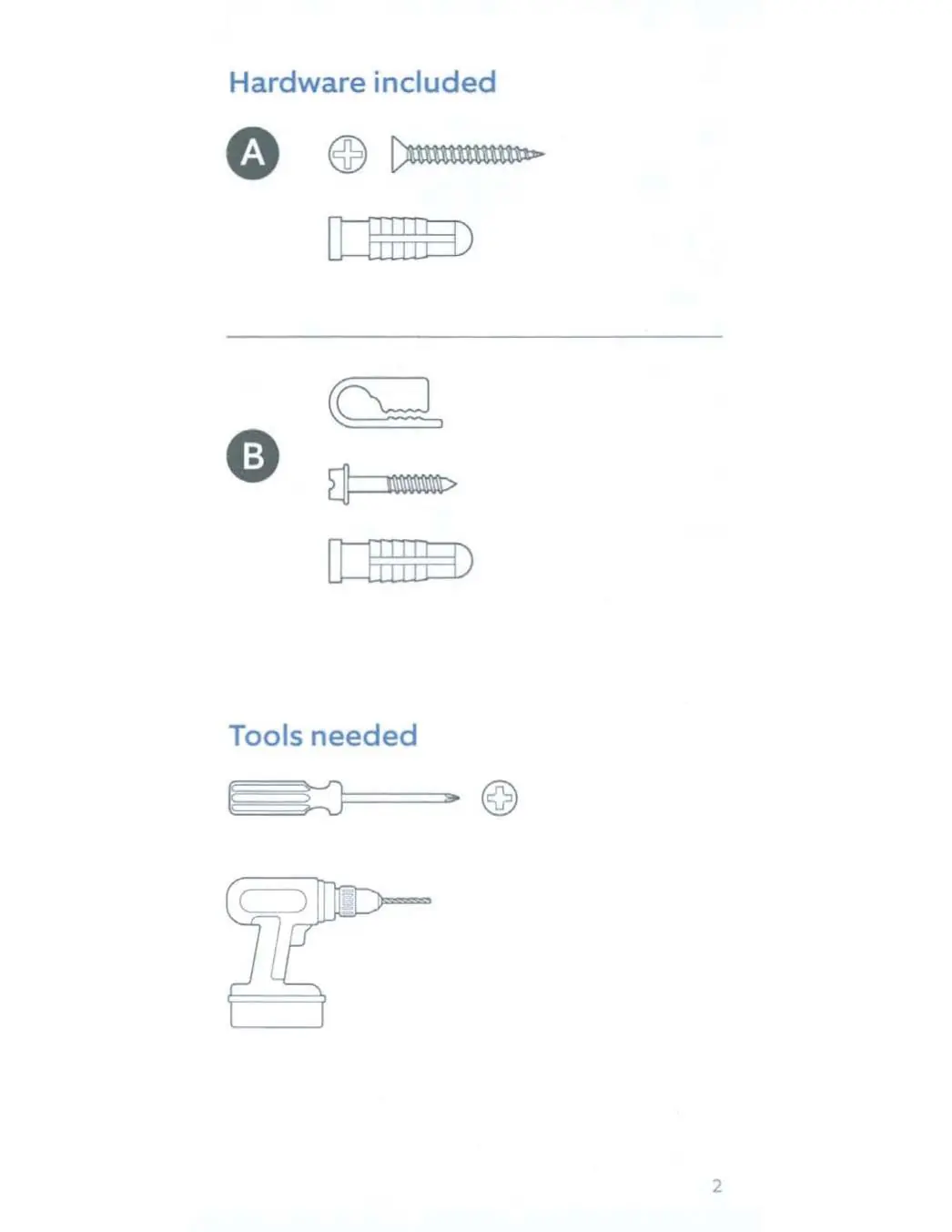

Lieferumfang und benötigte Werkzeuge
Stellen Sie vor Beginn der Installation sicher, dass alle benötigten Teile vorhanden sind:
- Hardware: Schrauben und Dübel (Typ A und B).
- Werkzeuge: Ein Kreuzschlitzschraubendreher und eine Bohrmaschine.

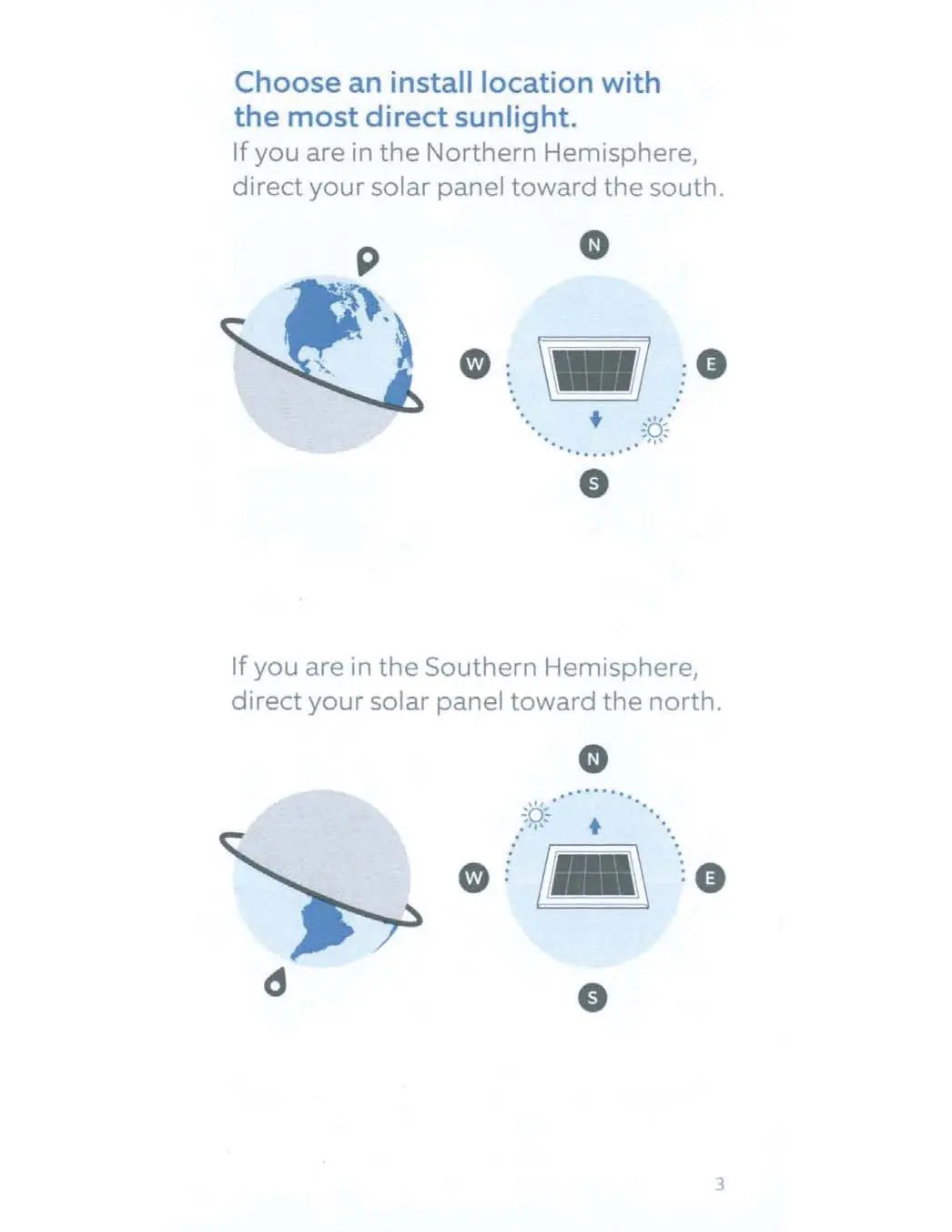

Standortwahl
Die Ausrichtung des Panels hängt von Ihrer geografischen Lage ab:
- Nordhalbkugel: Richten Sie das Solarpanel nach Süden aus.
- Südhalbkugel: Richten Sie das Solarpanel nach Norden aus.

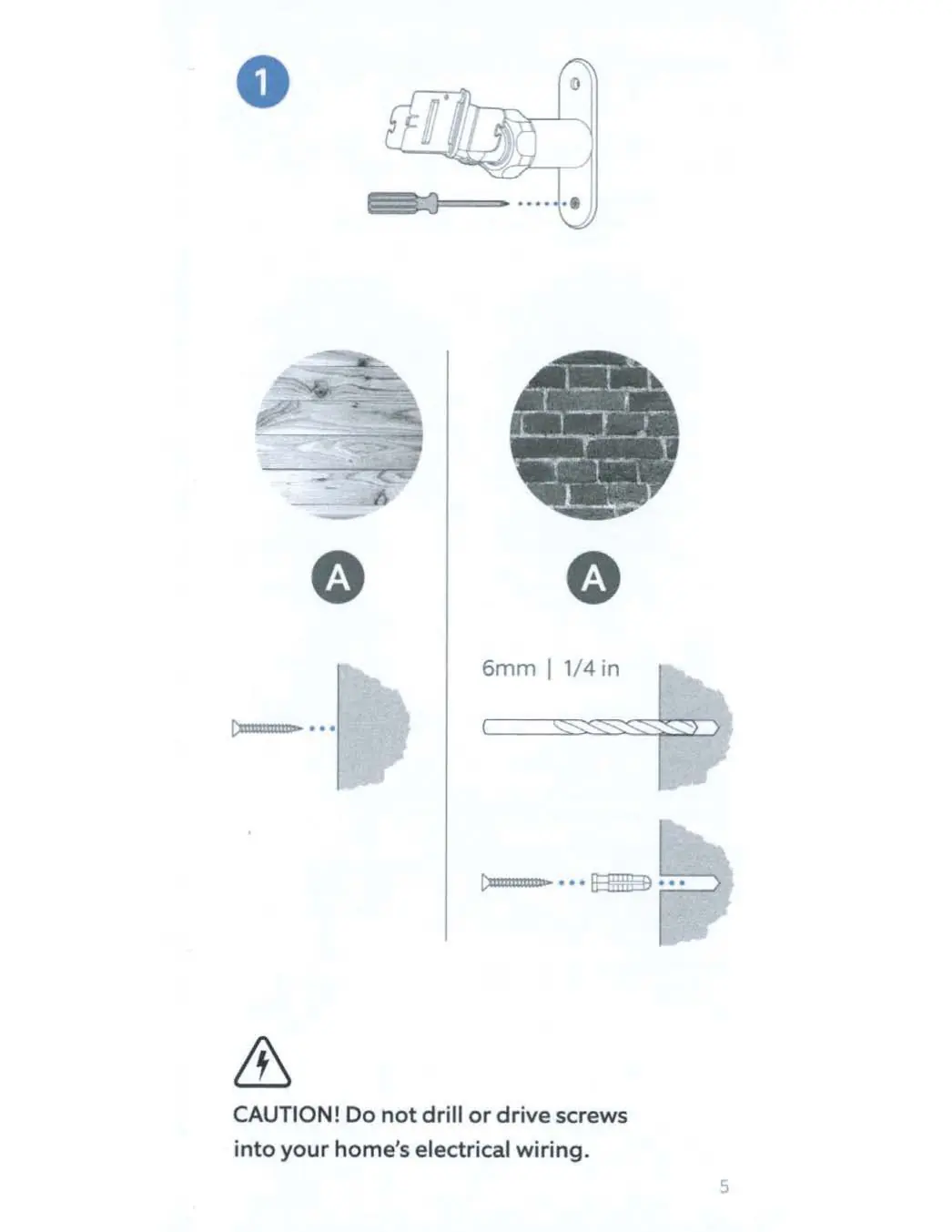

Montageanleitung
- Vorbereitung: Markieren Sie die Bohrlöcher an der gewünschten Stelle.
- Bohren: Bohren Sie die Löcher (6 mm / 1/4 Zoll) und setzen Sie die Dübel ein. Vorsicht: Bohren oder schrauben Sie nicht in elektrische Leitungen Ihres Hauses.
- Befestigung: Schrauben Sie die Halterung fest.

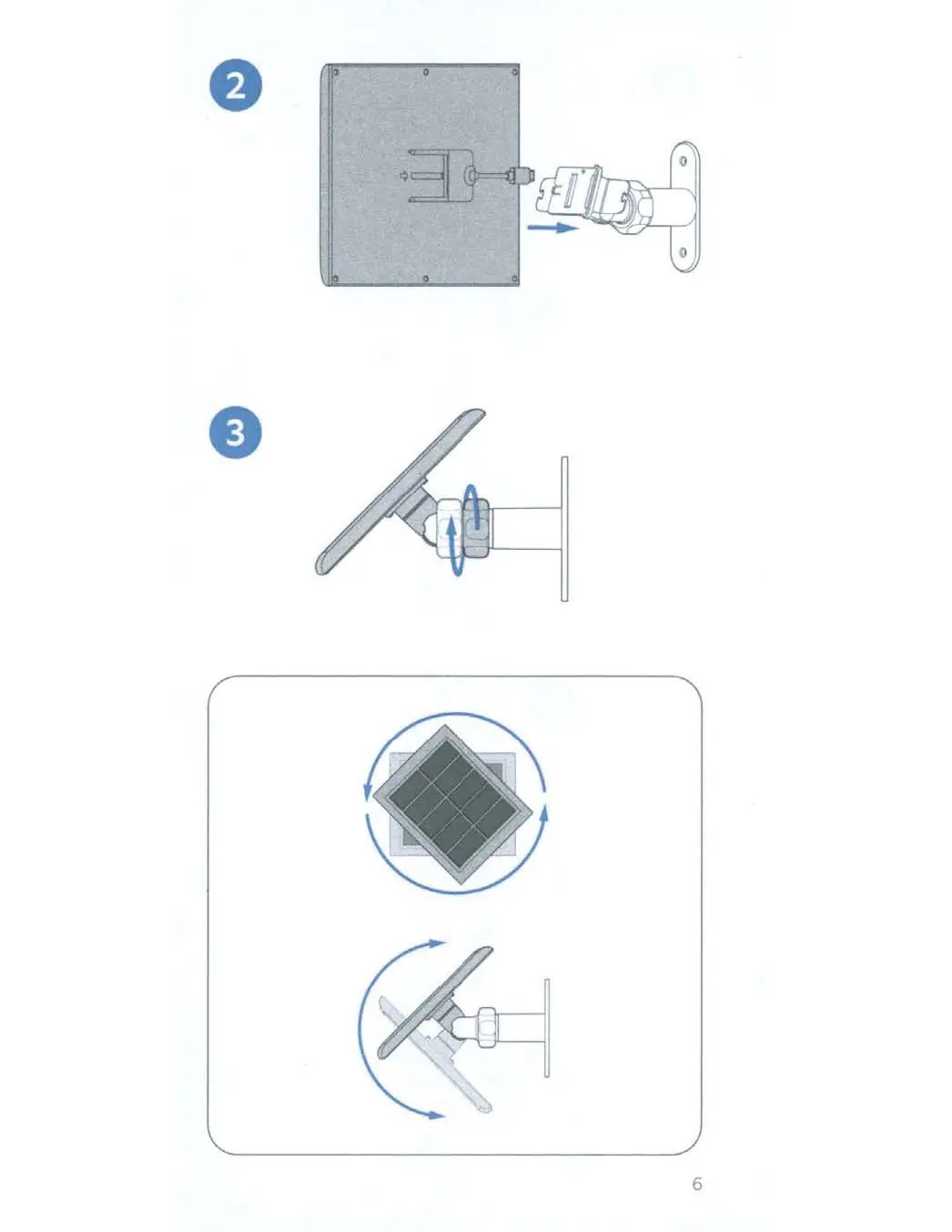

- Anpassung: Setzen Sie das Solarpanel auf die Halterung und stellen Sie den gewünschten Winkel ein (z. B. 45 Grad).
- Fixierung: Ziehen Sie die Schrauben fest, um das Panel in der Position zu sichern.

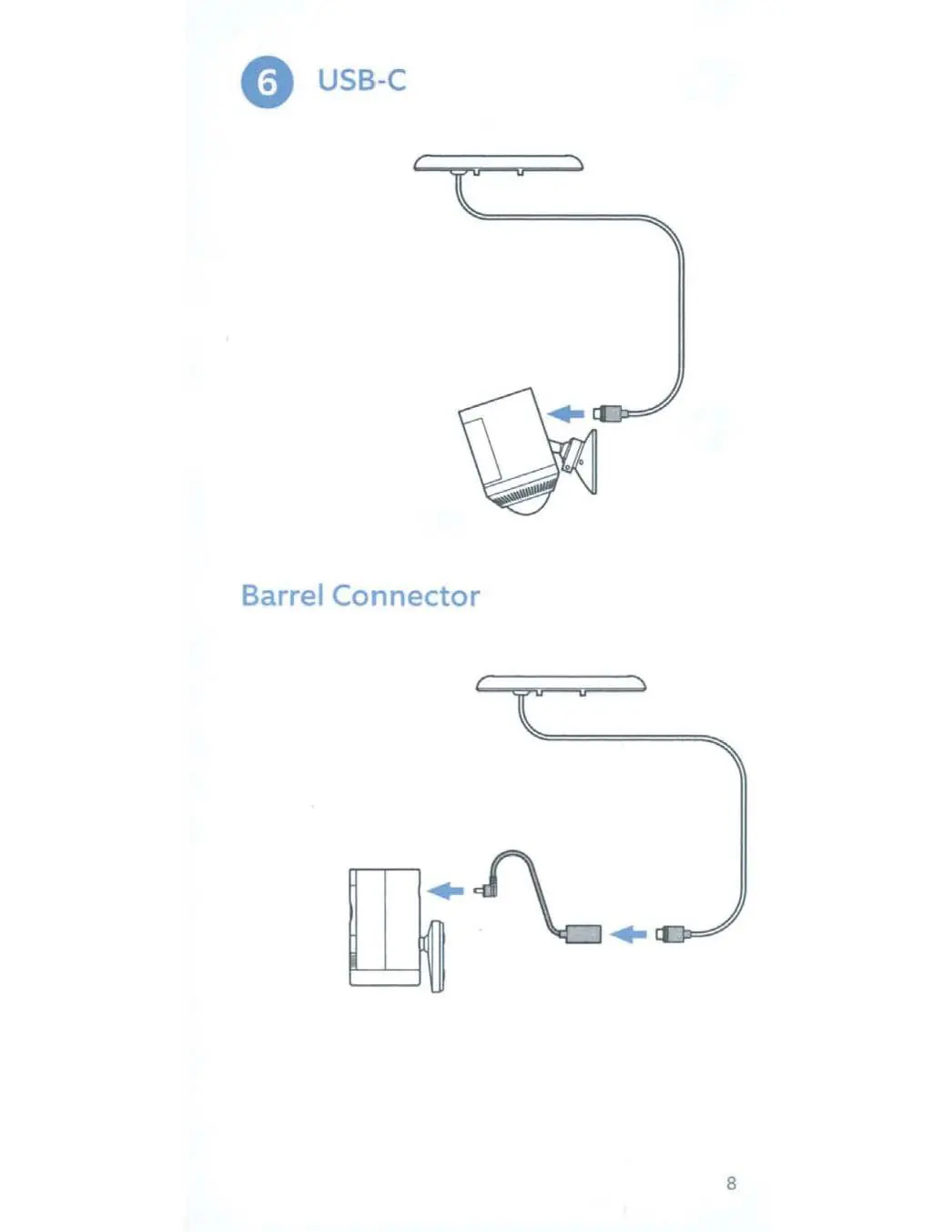

Anschluss des Solarpanels
Verbinden Sie das Solarpanel mit Ihrem Ring-Gerät. Je nach Modell Ihres Geräts verwenden Sie entweder den USB-C-Anschluss oder den Barrel-Anschluss. Stellen Sie sicher, dass die Verbindung fest sitzt.
Sicherheitshinweise und technische Daten
Das Gerät ist wasserabweisend und für den Außenbereich geeignet, jedoch nicht für den Unterwasserbetrieb. Vermeiden Sie den Kontakt mit Reinigungsmitteln, Öl oder Lotionen. Setzen Sie das Ladegerät keinem Hochdruckwasser oder extremer Feuchtigkeit aus.
- Betriebstemperatur: -20,5°C bis 48,5°C (-5°F bis 120°F).
- Maximale Ausgangsleistung: 5V DC, 800mA, 4W.
Für Informationen zur Gerätekompatibilität besuchen Sie bitte ring.com/compatibility.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Panel lädt das Gerät nicht auf
Stellen Sie sicher, dass keine Hindernisse wie Schatten oder Schmutz das Sonnenlicht blockieren.
Unsicherheit bei der Ausrichtung
Auf der Nordhalbkugel nach Süden, auf der Südhalbkugel nach Norden ausrichten.
Vor der Verwendung
- Stellen Sie sicher, dass Sie einen Schraubendreher und eine Bohrmaschine haben.
- Wählen Sie einen Standort mit maximaler direkter Sonneneinstrahlung.
- Prüfen Sie, ob keine elektrischen Leitungen in der Wand verlaufen, bevor Sie bohren.
- Überprüfen Sie, ob der Anschluss (USB-C oder Barrel) zu Ihrem Gerät passt.
Technische Daten in der Praxis
- Betriebstemperatur
- -20,5°C bis 48,5°C
- Maximale Ausgangsleistung
- 5V DC, 800mA, 4W
Abbildungen und Diagramme
- Schritt-für-Schritt-Anleitung zur Wandmontage mit Dübeln und Schrauben.
- Anschlussdiagramme für USB-C und Barrel-Anschluss.
Modellkompatibilität
- Besuchen Sie ring.com/compatibility für Informationen zur Gerätekompatibilität.
