Bedienungsanleitung für EcoFlow 160W Portable Solar Panel
Erfahren Sie, wie Sie das EcoFlow 160W Portable Solar Panel korrekt aufstellen, anschließen und warten. Vollständige Anleitung zur Reihen- und Parallelschaltung sowie technische Daten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das EcoFlow 160W Solar Panel wird durch Ausklappen der Halterung und Ausrichtung zur Sonne in Betrieb genommen. Die Verbindung zu Powerstations erfolgt über das mitgelieferte Solar-auf-XT60i-Kabel. S. 3, 7, 8
Wichtigste Schritte
- Ausrichtung prüfen S. 6
- Reinigung S. 17
Erste Inbetriebnahme
- Panel aus der Tasche nehmen, Halterung ausklappen und zur Sonne ausrichten. S. 3, 4
Probleme und Lösungen
Panel erzeugt keinen Strom
Verbindung prüfen, Anschlüsse festziehen, Verschmutzungen entfernen und sicherstellen, dass das Panel nicht beschattet ist.
S. 18Wartung und Reset
- Kein Reset erforderlich. Regelmäßige Reinigung mit Wasser und weichem Tuch. S. 17
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Nennleistung | 160W (±5W) | Maximale Ausgangsleistung | S. 20 |
| Leerlaufspannung | 21.3V | Spannung ohne Last | S. 20 |
| Kurzschlussstrom | 9.1A | Maximaler Strom bei Kurzschluss | S. 20 |
| Gewicht | ca. 5.6 kg | Produktgewicht | S. 21 |
Wo es im PDF steht
- Produktübersicht S. 2
- Inbetriebnahme S. 3, 4, 5
- Verkabelung S. 10, 11, 12, 13
- Technische Daten S. 20, 21
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für das EcoFlow 160W Portable Solar Panel. Das Panel ist für die Stromerzeugung im Freien konzipiert. Achten Sie bei der Verwendung auf eine korrekte Ausrichtung zur Sonne, um die maximale Leistung zu erzielen. Das Panel ist IP68-zertifiziert, sollte jedoch nicht dauerhaft in Wasser eingetaucht werden.
Produktübersicht

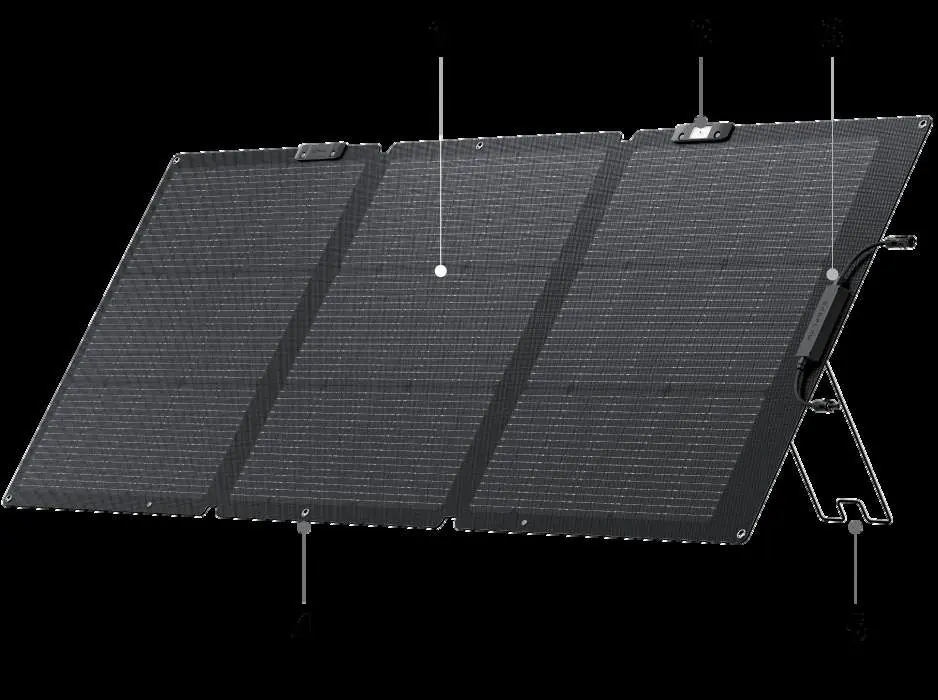

Das Panel besteht aus einem Photovoltaik-Modul, einem integrierten Solarkabel (1,5 m) in der Anschlussdose, einer Halterung (Bracket) zur Winkeleinstellung und einer Solar-Winkelführung (Solar Angle Guide) zur optimalen Ausrichtung.
Inbetriebnahme
- Auspacken: Legen Sie das Panel flach hin und nehmen Sie es aus der Tasche.
- Aufstellen: Klappen Sie zuerst die Halterung aus, bevor Sie das Panel entfalten. Es wird empfohlen, hinter dem Panel zu stehen, um das Aufstellen zu erleichtern.

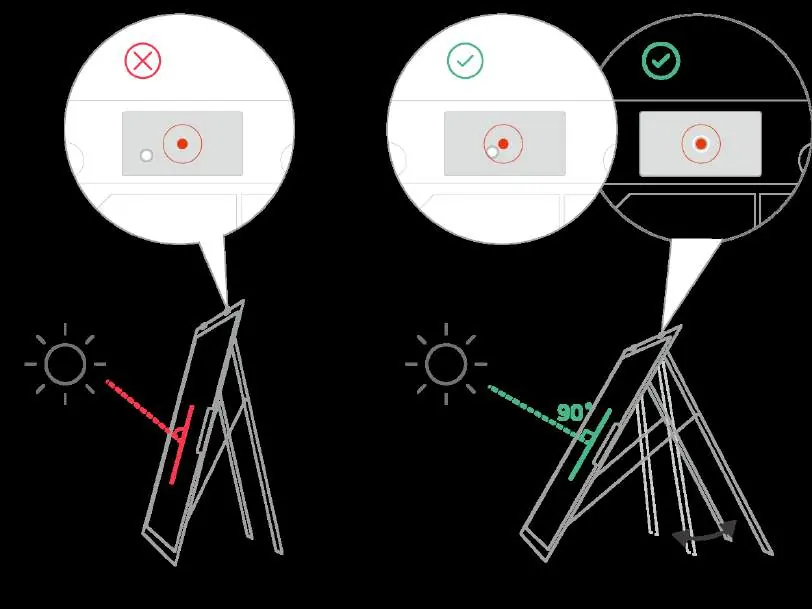

- Ausrichtung: Richten Sie das Panel so aus, dass die Anschlussdose zur Sonne zeigt. Nutzen Sie die Solar-Winkelführung: Wenn der Schatten des schwarzen Punktes die Mitte der Platte trifft, haben Sie einen 90°-Winkel zur Sonne erreicht.
Maximierung der Ausgangsleistung
- Verwenden Sie das Panel an sonnigen Tagen.
- Halten Sie das Panel frei von Schatten, Staub, Blättern oder anderen Ablagerungen.
- Überprüfen Sie regelmäßig den Schatten auf der Winkelführung, da sich der Sonnenstand im Tagesverlauf ändert.
Verkabelung der Solarmodule
Sie können mehrere Module in Reihe oder parallel schalten, um die Leistung zu erhöhen.
- Reihenschaltung: Verbinden Sie den Stecker des ersten Panels mit der Buchse des nächsten. Verbinden Sie das erste und letzte Panel mit dem Solar-auf-XT60i-Ladekabel.
- Parallelschaltung: Verbinden Sie alle positiven Enden mit einem parallelen Solarkabel und alle negativen Enden ebenso. Verbinden Sie anschließend das parallele Kabel mit dem Solar-auf-XT60i-Ladekabel.
Lagerung und Wartung
- Reinigung: Stellen Sie sicher, dass das Panel nicht angeschlossen ist und abgekühlt ist. Reinigen Sie die Oberfläche mit einem weichen, feuchten Tuch. Verwenden Sie keine Chemikalien.
- Lagerung: Trennen Sie das Panel bei Nichtgebrauch, falten Sie es zusammen und verstauen Sie es in der Tasche. Binden Sie bei Langzeitlagerung das Ausgangskabel fest, um Kontakt mit dem Modul zu vermeiden.
Sicherheitshinweise
- Setzen Sie das Panel keinen korrosiven Materialien aus.
- Verwenden Sie das Panel nicht in der Nähe von offenem Feuer oder explosiven Materialien.
- Durchstechen oder zerkratzen Sie die Oberfläche nicht.
- Nicht selbst zerlegen, da dies zum Erlöschen der Garantie führt.
Herstellerinformationen
EcoFlow
Praktische Hilfe
Typische Probleme
Keine Stromerzeugung
Prüfen Sie, ob die Anschlüsse fest sitzen, das Panel sauber ist und ob die Sonneneinstrahlung ausreicht.
Panel nass geworden
Trocknen Sie die Anschlüsse sofort mit einem Tuch. Das Panel funktioniert weiterhin, sollte aber nicht in Wasser eingeweicht werden.
Vor der Verwendung
- Prüfen Sie, ob die Anschlüsse fest sitzen.
- Stellen Sie sicher, dass das Panel nicht beschattet ist.
- Richten Sie das Panel im 90°-Winkel zur Sonne aus.
- Stellen Sie sicher, dass die elektrischen Parameter des Panels mit dem angeschlossenen Gerät kompatibel sind.
Technische Daten in der Praxis
- Nennleistung (160W)
- Die maximale Ausgangsleistung unter Standardtestbedingungen.
- Leerlaufspannung (21.3V)
- Die Spannung des Panels ohne angeschlossene Last.
- Kurzschlussstrom (9.1A)
- Der maximale Strom, den das Panel bei einem Kurzschluss liefert.
Abbildungen und Diagramme
- Die Winkelführung zeigt durch einen Schattenpunkt an, ob das Panel optimal (90°) zur Sonne steht.
- Die Verkabelungsschemata zeigen, wie Module in Reihe oder parallel geschaltet werden, um Spannung oder Strom zu addieren.
Modellkompatibilität
- Kompatibel mit EcoFlow Powerstations und anderen Geräten, sofern die elektrischen Parameter (Spannung/Strom) innerhalb der Eingangsbereiche liegen.
- Verwenden Sie nur das mitgelieferte Solar-auf-XT60i-Ladekabel.
