Bedienungsanleitung für XTM 160W Fixed Solar Panel
Erfahren Sie, wie Sie das XTM 160W Fixed Solar Panel sicher installieren und betreiben. Diese Anleitung enthält technische Daten, Sicherheitshinweise, Montageanleitungen und Antworten auf häufig gestellte Fragen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das XTM 160W Fixed Solar Panel ist ein 12V-Solarmodul. Es benötigt einen externen Laderegler (nicht enthalten) und ist nach IP65 wasserabweisend. S. 3, 6
Wichtigste Schritte
- Montage des Panels S. 4, 5
Probleme und Lösungen
Kabel oder Stecker beschädigt
Nicht verwenden, da keine vom Benutzer wartbaren Teile vorhanden sind.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 160W | Maximale Ausgangsleistung | S. 3, 8 |
| Spannung | 22V | Max. Leistung bei Spannung | S. 3, 8 |
| Schutzart | IP65 | Wasserbeständigkeit | S. 6 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Technische Daten S. 3, 8
- Montageanleitung S. 4, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das XTM 160W Fixed Solar Panel ist ein monokristallines Solarmodul, das für den Einsatz mit 12V-Batteriesystemen konzipiert ist. Bitte beachten Sie, dass für den Betrieb ein Laderegler erforderlich ist, der nicht im Lieferumfang enthalten ist. Das Panel ist nach IP65 wasserabweisend.
Sicherheitshinweise
- Lesen Sie die Anleitung vor der Verwendung vollständig durch.
- Tragen Sie bei der Arbeit in der Nähe von Batterien immer geeignete Schutzausrüstung (Handschuhe und Augenschutz).
- Stellen Sie sicher, dass die Batterie in einem gut belüfteten Bereich geladen wird.
- Rauchen Sie nicht und vermeiden Sie offene Flammen oder Funken in der Nähe der Batterie während des Ladevorgangs.
- Verwenden Sie das Panel nicht, wenn Kabel oder Stecker beschädigt sind.
- Zerlegen Sie das Solarmodul nicht.
- Verwenden Sie keinen Hochdruckreiniger zur Reinigung der Panele; nutzen Sie ein sauberes Mikrofasertuch.
- Nicht auf das Panel treten, sich darauf setzen oder schwere Gegenstände darauf ablegen.
Technische Daten
- Technologie: Hocheffizientes monokristallines Silizium
- Max. Leistung: 160W bei 22V
- Betriebstemperatur: -40°C bis +85°C
- Abmessungen: 1150 x 770 x 17 mm
- Kabellänge: 90 cm
Montage
Das Montageset ist nicht im Lieferumfang enthalten und muss separat erworben werden. Die Installation erfolgt durch die Befestigung der Halterungen an den Löchern des Solarmoduls mittels Schrauben, Unterlegscheiben und Muttern. Das Panel wird anschließend auf dem Dachträger positioniert und mit den entsprechenden Halterungen und Gewindeplatten gesichert.
Häufig gestellte Fragen (FAQ)
- Ist das Panel wasserdicht? Es ist wasserabweisend gemäß IP65.
- Ist es für 6/12/24V-Batterien geeignet? Nein, es ist ausschließlich für 12V-Batterien ausgelegt.
- Kann das Panel dauerhaft an der Batterie verbleiben? Es wird empfohlen, das Panel regelmäßig zu überprüfen, da eine dauerhafte Verbindung die Batterie beschädigen kann.
Garantie
Das Produkt verfügt über eine Garantie von 12 Monaten auf Qualitäts- und Herstellungsfehler. Bei Defekten wenden Sie sich bitte an den Service Desk des Händlers, bei dem das Produkt erworben wurde, und halten Sie einen Kaufbeleg bereit.
Praktische Hilfe
Typische Probleme
Batterie lädt nicht
Überprüfen Sie, ob ein Laderegler angeschlossen ist (erforderlich) und ob alle Kabelverbindungen fest sitzen.
Beschädigte Kabel oder Stecker
Verwenden Sie das Gerät nicht weiter. Es enthält keine vom Benutzer zu wartenden Teile; lassen Sie es von einem qualifizierten Techniker prüfen.
Vor der Verwendung
- Lesen Sie die gesamte Bedienungsanleitung.
- Stellen Sie sicher, dass Sie einen Laderegler besitzen (nicht im Lieferumfang).
- Prüfen Sie, ob die Batterie ein 12V-System ist.
- Tragen Sie bei der Arbeit mit Batterien Handschuhe und Augenschutz.
- Stellen Sie sicher, dass der Arbeitsbereich gut belüftet ist.
Technische Daten in der Praxis
- Max. Leistung
- 160W bei 22V Ausgangsspannung.
- Betriebstemperatur
- Das Panel funktioniert in einem Bereich von -40°C bis +85°C.
Abbildungen und Diagramme

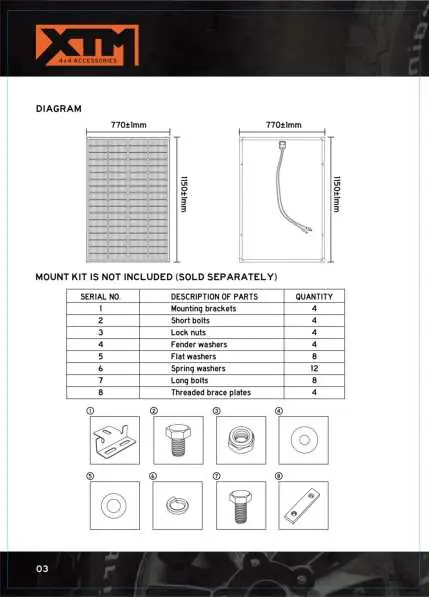

- Die Diagramme zeigen die Abmessungen des Panels (1150x770mm) und die Explosionszeichnung der Montagekomponenten.

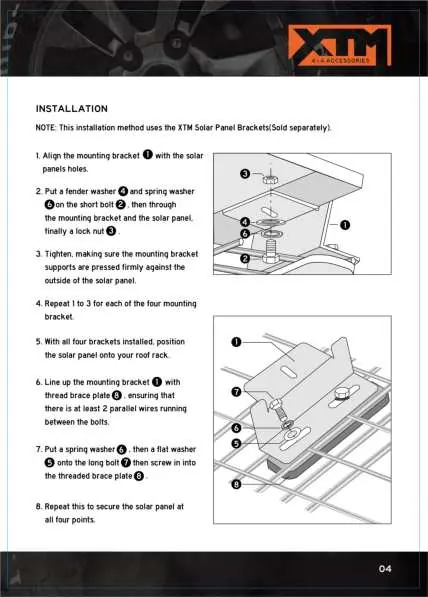

- Die Installationsschritte illustrieren die Verwendung von Halterungen, Schrauben, Federringen und Muttern zur Befestigung auf einem Dachträger.
Modellkompatibilität
- Nur für 12V-Batterien geeignet.
- Laderegler ist zwingend erforderlich (nicht im Lieferumfang enthalten).
- Nicht für den Einsatz mit nicht wiederaufladbaren Batterien oder Trockenzellen geeignet.
