Bedienungsanleitung für XTM 160W Folding Solar Panel Kit

Detaillierte Bedienungsanleitung für das XTM 160W Folding Solar Panel Kit. Erfahren Sie alles über die sichere Installation, den korrekten Anschluss, die Wartung und die Fehlerbehebung Ihres Solarsystems.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das XTM 160W Folding Solar Panel Kit ist ein tragbares Solarsystem. Die Installation erfordert den Anschluss in der Reihenfolge: Batterie, Last, dann Solarpanel. Der Controller ist für 12V-Batterien geeignet. S. 1, 3, 5

Wichtigste Schritte

Anschlussreihenfolge einhalten S. 3, 6
Reinigung der Paneele S. 2, 12

Erste Inbetriebnahme

Batterie zuerst anschließen, dann Last, zuletzt Solarpanel. S. 3, 6

Probleme und Lösungen

Keine LED-Anzeige

Batteriespannung prüfen (mind. 8.5V erforderlich).

S. 10

PV-LED blinkt schnell

PV-Überspannung, PV trennen.

S. 7, 10

Wartung und Reset

Bei Lastüberlastung oder Kurzschluss Last reduzieren und Controller neu starten. S. 9, 10

Technische Daten

Parameter	Wert	Hinweis	Seiten
Max. Leistung	160W	Maximale Ausgangsleistung des Panels.	S. 4, 16
Systemspannung	12V	Nennspannung des Systems.	S. 11

Wo es im PDF steht

Sicherheitshinweise S. 2
Anschlussanleitung S. 3, 4
Technische Daten S. 11

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

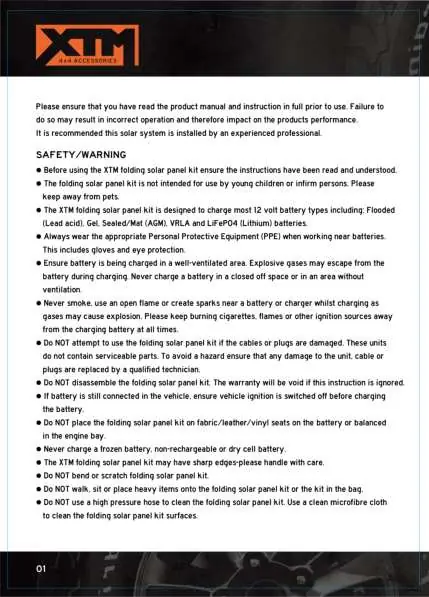

Seite 2

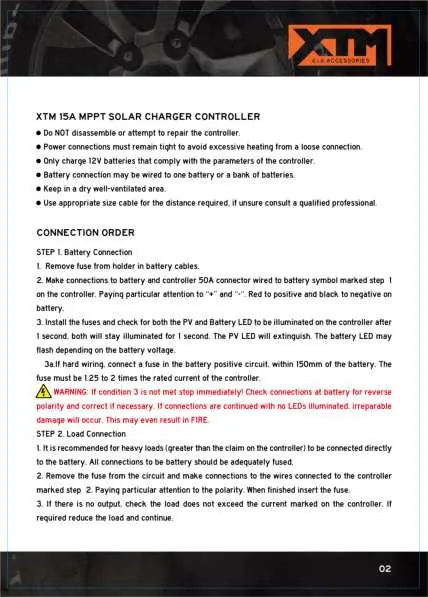

Seite 3

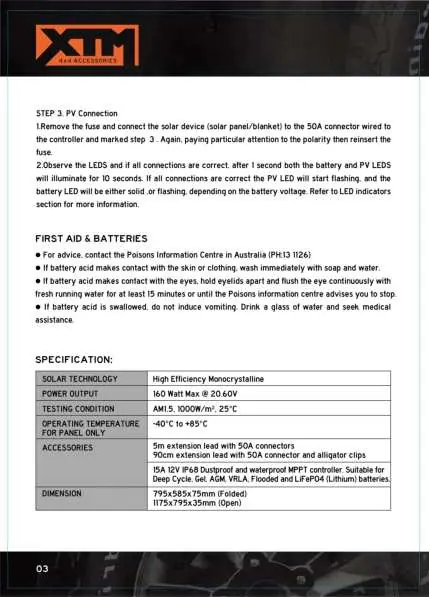

Seite 4

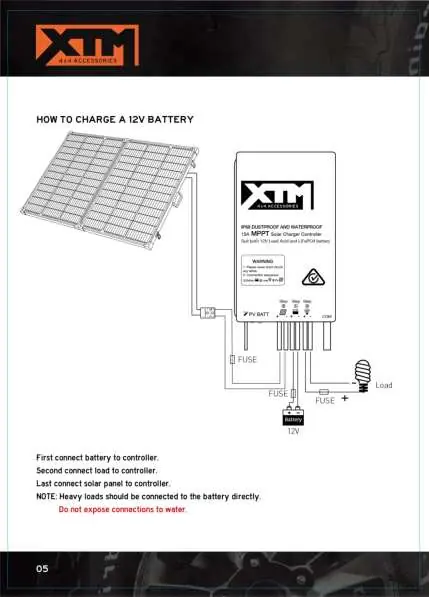

Installationsschritte für das Solarpanel

Seite 6

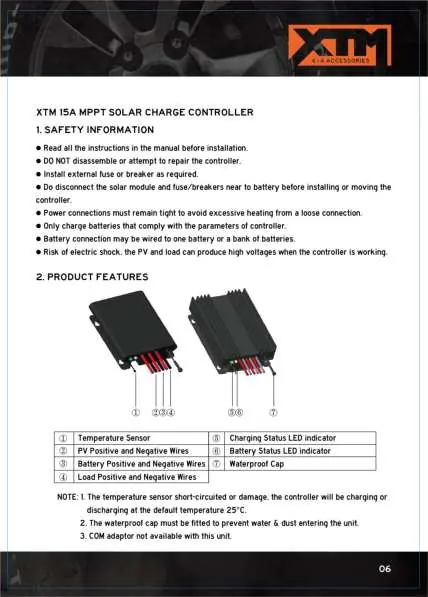

Anschlussdiagramm für Batterie, Last und Solarpanel

Seite 7

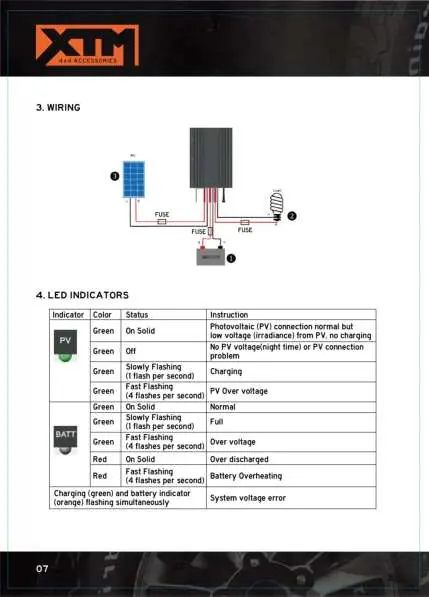

Seite 8

Wichtige Informationen aus der Anleitung

Das XTM 160W Folding Solar Panel Kit ist ein tragbares Solarsystem, das für das Laden von 12V-Batterien (Gel, AGM, VRLA, Flooded, LiFePO4) konzipiert ist. Die Installation sollte idealerweise durch eine erfahrene Fachkraft erfolgen. Achten Sie stets auf eine gute Belüftung beim Laden, da explosive Gase entstehen können. Verwenden Sie keine Hochdruckreiniger zur Reinigung der Paneele.

Installation und Anschluss

Die korrekte Anschlussreihenfolge ist entscheidend, um Schäden am Controller zu vermeiden:

Batterieanschluss: Verbinden Sie zuerst die Batterie mit dem Controller. Achten Sie strikt auf die Polarität (+ und -).
Lastanschluss: Verbinden Sie die Last (Verbraucher) mit dem Controller.
Solarpanel-Anschluss: Verbinden Sie zuletzt das Solarpanel mit dem Controller.

Verwenden Sie für die Verbindung zur Batterie eine Sicherung im positiven Stromkreis, idealerweise innerhalb von 150 mm von der Batterie entfernt.

Betrieb und LED-Anzeigen

Der MPPT-Controller verfügt über LED-Anzeigen für PV (Solar) und BATT (Batterie). Ein schnelles Blinken der PV-LED deutet auf eine Überspannung hin. Ein schnelles Blinken der Batterie-LED kann auf eine Überspannung oder Überhitzung hinweisen. Bei normalem Betrieb leuchten die LEDs entsprechend dem Ladezustand.

Wartung und Reinigung

Reinigen Sie die Paneele regelmäßig mit einer weichen Bürste oder einem Mikrofasertuch, um Staub und Schmutz zu entfernen. Vogelkot sollte zeitnah entfernt werden, um Oberflächenschäden zu vermeiden. Überprüfen Sie regelmäßig alle Kabelverbindungen auf festen Sitz, um Überhitzung durch lose Verbindungen zu vermeiden.

Fehlerbehebung

Sollte das System nicht wie erwartet funktionieren, prüfen Sie zunächst die Kabelverbindungen auf festen Sitz und korrekte Polarität. Stellen Sie sicher, dass die Batteriespannung mindestens 8,5V beträgt, damit der Controller eingeschaltet werden kann. Bei Überlast oder Kurzschluss schaltet der Controller die Last ab und versucht nach einer gewissen Zeit einen automatischen Neustart.

Praktische Hilfe

Typische Probleme

Keine LED-Anzeige am Controller

Prüfen Sie die Batteriespannung. Diese muss mindestens 8,5V betragen, damit der Controller funktioniert.

PV-LED blinkt schnell

Es liegt eine PV-Überspannung vor. Trennen Sie das Solarpanel und prüfen Sie die Spannung.

Batterie-LED blinkt rot

Dies deutet auf eine Überhitzung der Batterie oder eine Tiefentladung hin. Prüfen Sie die Batterietemperatur und den Ladezustand.

Lastausgang funktioniert nicht

Prüfen Sie auf Lastüberlastung oder Kurzschluss. Reduzieren Sie die Last und starten Sie den Controller neu.

Vor der Verwendung

Lesen Sie die gesamte Bedienungsanleitung vor der ersten Verwendung.
Tragen Sie geeignete Schutzausrüstung (Handschuhe, Augenschutz) bei der Arbeit mit Batterien.
Stellen Sie sicher, dass der Installationsort gut belüftet ist.
Prüfen Sie alle Kabel und Stecker auf Beschädigungen.
Stellen Sie sicher, dass die Batterie für das Laden mit diesem System geeignet ist (12V).

Technische Daten in der Praxis

Max. PV open circuit voltage: 58V bei minimaler Umgebungstemperatur; darf nicht überschritten werden.
Betriebstemperatur: -40°C bis +85°C für das Panel.

Abbildungen und Diagramme

Die Anschlussreihenfolge ist zwingend: 1. Batterie, 2. Last, 3. Solarpanel.
Verwenden Sie Sicherungen in den Stromkreisen für Batterie und Last.

Modellkompatibilität

Geeignet für 12V-Batterien: Deep Cycle, Gel, AGM, VRLA, Flooded und LiFePO4.
