Bedienungsanleitung für Vevor 17-Gallon Low-Profile Oil Drain with Pump
Erfahren Sie, wie Sie den Vevor 17-Gallon Low-Profile Oil Drain mit Pumpe sicher montieren, bedienen und warten. Diese Anleitung enthält technische Daten, Sicherheitshinweise und eine detaillierte Teileliste.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Vevor 17-Gallon Low-Profile Oil Drain ist ein Ölauffangbehälter mit manueller Pumpe. Er wird unter das Fahrzeug geschoben, um Altöl aufzufangen, das dann über die Handpumpe und den Schlauch in einen Entsorgungsbehälter gepumpt werden kann. S. 4, 5
Wichtigste Schritte
- Montage des Griffs und der Pumpe S. 4
- Öl ablassen S. 4, 5
Probleme und Lösungen
Beschädigte oder abgenutzte Teile
Ersetzen oder reparieren Sie beschädigte Teile sofort vor der weiteren Verwendung.
S. 4, 5Wartung und Reset
- Regelmäßige Inspektion und Reinigung S. 5
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 17 Gallonen | Maximales Fassungsvermögen | S. 2 |
| Material | Polypropylen | Gehäusematerial | S. 2 |
Wo es im PDF steht
- Titelseite S. 1
- Technische Daten und Sicherheit S. 2
- Sicherheitshinweise S. 3
- Montage und Bedienung S. 4
- Diagramm und Teileliste S. 6
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die notwendigen Anweisungen für die Montage, den sicheren Betrieb und die Wartung des Vevor 17-Gallon Low-Profile Oil Drain. Es ist wichtig, dass der Benutzer vor der Inbetriebnahme alle Sicherheitshinweise liest und versteht, um Verletzungen zu vermeiden. Das Gerät ist ausschließlich für den vorgesehenen Zweck zu verwenden.
Technische Daten
- Kapazität: 17 Gallonen
- Material: Hochschlagfestes Polypropylen (leichtgewichtig)
- Pumpe: Manuelle Pumpe zum schnellen Ablassen von Öl
- Rollen: 4-Zoll Schwerlastrollen für einfache Manövrierbarkeit
- Zubehör: T-Griff und 8 Fuß (ca. 2,4 m) Evakuierungsschlauch
Sicherheitshinweise
- Halten Sie den Arbeitsbereich sauber und frei von Hindernissen.
- Tragen Sie geeignete Schutzausrüstung, einschließlich Schutzbrille und bei Bedarf Gesichtsschutz.
- Verwenden Sie das Gerät nur auf einem trockenen, ebenen und stabilen Untergrund.
- Arbeiten Sie niemals unter einem Fahrzeug ohne geeignete Stützvorrichtungen.
- Lassen Sie den Motor abkühlen, bevor Sie das Öl ablassen.
- Verwenden Sie das Gerät niemals in der Nähe von offenen Flammen oder Wärmequellen.
- Modifizieren Sie das Gerät nicht, da dies die Sicherheit beeinträchtigen kann.
Montage
Um den Griff und die Pumpe zu montieren, müssen Sie die hintere Montageplatte teilweise demontieren:
- Entfernen Sie die rechte Rollenschraube von der Rolle und schieben Sie die Montageplatte heraus.
- Befestigen Sie den Griff an der Montageplatte mit der Schraube.
- Befestigen Sie die Pumpenhalterung an der Montageplatte mit den mitgelieferten Muttern und Schrauben.
- Bringen Sie die Montageplatte und die rechte Rolle wieder an.
- Befestigen Sie die Pumpe an der Pumpenhalterung mit den mitgelieferten Schrauben.
- Befestigen Sie den kurzen Schlauch an den Schlauchanschlüssen am Boden der Pumpe und am Boden des Behälters mit Schlauchklemmen.
- Befestigen Sie den langen Schlauch am Schlauchanschluss oben an der Pumpe.
Bedienung
- Positionieren Sie den Ölauffangbehälter unter dem Fahrzeug, sodass die Öffnung des Behälters direkt unter der Ölablassschraube des Motors liegt.
- Entfernen Sie die Ölablassschraube und lassen Sie das Öl vollständig in den Behälter ab.
- Nach dem Ablassen die Ölablassschraube wieder einsetzen.
- Zum Entleeren des Behälters: Führen Sie den langen Schlauch in einen geeigneten Auffangbehälter und betätigen Sie die Handpumpe, bis das Öl vollständig abgepumpt ist.
Wartung und Pflege
- Überprüfen Sie das Gerät vor jedem Gebrauch auf beschädigte, verbogene oder fehlende Teile.
- Verwenden Sie keine beschädigten Geräte.
- Reinigen Sie das Gerät bei Bedarf mit einem sauberen Tuch und einem milden Reinigungsmittel oder Lösungsmittel.
- Lagern Sie den Ölauffangbehälter an einem sicheren und trockenen Ort.

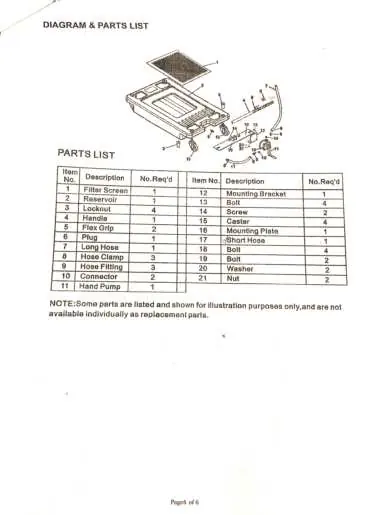

Diagramm und Teileliste
Das Gerät besteht aus verschiedenen Komponenten, darunter ein Filtergitter, ein Reservoir, eine Handpumpe, Rollen und verschiedene Schläuche. Eine detaillierte Explosionszeichnung und eine Liste aller Einzelteile (von 1 bis 21) finden Sie auf der letzten Seite der Anleitung.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Öl läuft aus
Überprüfen Sie alle Schlauchanschlüsse und Schlauchklemmen auf festen Sitz.
Pumpe funktioniert nicht
Stellen Sie sicher, dass der Schlauch korrekt angeschlossen ist und keine Blockaden vorliegen.
Gerät kippt
Stellen Sie sicher, dass die Last gleichmäßig verteilt ist und das Gerät auf einem ebenen Untergrund steht.
Vor der Verwendung
- Überprüfen Sie das Gerät auf beschädigte oder abgenutzte Teile.
- Stellen Sie sicher, dass der Untergrund flach und eben ist.
- Prüfen Sie, ob die Schlauchklemmen fest sitzen.
- Stellen Sie sicher, dass die Kapazität von 17 Gallonen nicht überschritten wird.
- Tragen Sie geeignete Schutzkleidung.
Technische Daten in der Praxis
- Evakuierungsschlauch
- 8 Fuß langer Schlauch zum Abpumpen des Öls aus dem Behälter.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Anordnung des Reservoirs, der Rollen, der Montageplatte und der Pumpe.
- Die Teileliste ordnet jedem Bauteil eine Nummer zu, um Ersatzteile oder Montagepositionen zu identifizieren.
Modellkompatibilität
- Nur für den Einsatz auf ebenen Flächen geeignet.
- Nicht für den Einsatz unter Fahrzeugen ohne zusätzliche Stützvorrichtungen.
