Bedienungsanleitung für Vevor 1100LBS Motorrad-Hebebühne 110203

Wichtige Informationen aus der Anleitung

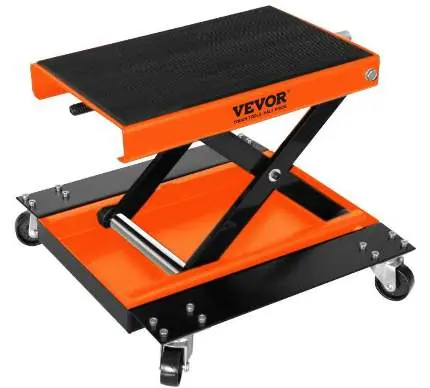

Diese Hebebühne ist ein manuell betriebenes Werkzeug, das speziell für die Wartung und den Reifenwechsel an Motorrädern entwickelt wurde. Sie nutzt ein Schraubendesign zur Höhenverstellung. Die maximale Tragfähigkeit beträgt 1100 LBS (ca. 500 kg). Das Gerät muss auf einer festen, ebenen und trockenen Oberfläche verwendet werden.

Bedienung

1. Drehen Sie die Schraube mit einem Ratschenschlüssel, um die Höhe der Plattform anzupassen.
2. Stellen Sie die Plattform auf die gewünschte Höhe ein und platzieren Sie die Hebebühne unter dem Motorrad. Achten Sie darauf, dass der Schwerpunkt der Last mit dem Drehpunkt ausgerichtet ist, um Stabilität und Sicherheit zu gewährleisten.
3. Sichern Sie das Motorrad mit zusätzlichen Werkzeugen, um es stabil zu halten.
4. Drehen Sie den Ratschenschlüssel langsam und vorsichtig, um die Plattform abzusenken, bis sie sich vom Drehpunkt löst, und entfernen Sie dann die Hebebühne.

Sicherheit und Wartung

• Wichtiger Hinweis: Verwenden Sie keinen Schlagschrauber.
• Schmieren Sie die Schraube und die Muttern vor jedem Gebrauch mit Fett, um die Beweglichkeit zu erhalten und Reibung zu verringern.
• Überschreiten Sie niemals die maximale Tragfähigkeit von 1100 LBS.
• Tragen Sie während der Bedienung eine ANSI-geprüfte Schutzbrille.
• Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.
• Halten Sie Hände und Füße stets vom Arbeitsbereich fern.
• Stellen Sie sicher, dass der Arbeitsbereich sauber, aufgeräumt und ausreichend beleuchtet ist.

Technische Daten

Das Modell 110203 bietet eine Nennkapazität von 1100 LBS. Die minimale Höhe beträgt 125 mm und die maximale Höhe 390 mm.

Teileliste

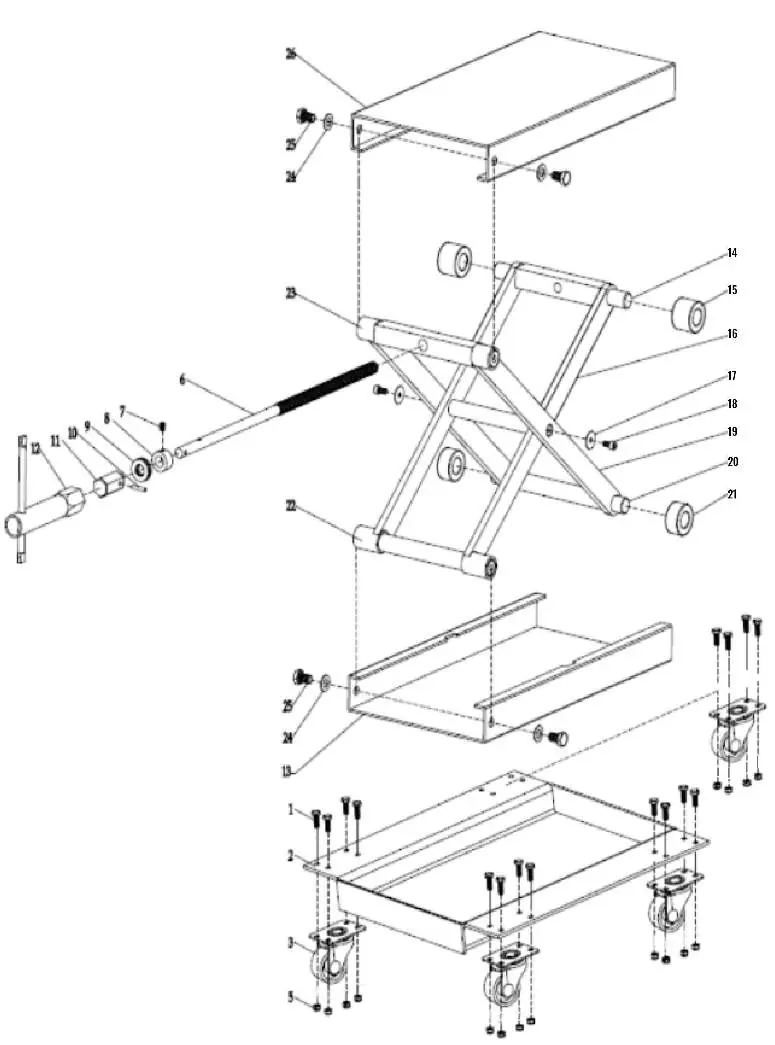

Die Explosionszeichnung im Dokument zeigt die Anordnung der Komponenten, einschließlich der Hubschraube, der Rollen, des Rahmens und der Befestigungselemente. Diese Zeichnung dient als Referenz für die Montage und Wartung.
