Bedienungsanleitung Vevor 110201 Motorradheber
Schnelle Hilfe für den Vevor 110201 Motorradheber: Bedienung, Wartung, Sicherheitshinweise und technische Daten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieser Motorradheber ist für Wartungsarbeiten und Reifenwechsel konzipiert. Er verfügt über eine Tragfähigkeit von 1100 LBS (ca. 500 kg). Vor der Verwendung ist es zwingend erforderlich, die Bedienungsanleitung vollständig zu lesen, um Verletzungen oder Sachschäden zu vermeiden.
Bedienung
- Verwenden Sie einen Ratschenschlüssel, um die Schraube zu drehen und die Plattform auf die gewünschte Höhe einzustellen.
- Platzieren Sie den Heber unter dem Motorrad. Achten Sie darauf, dass der Lastschwerpunkt mit dem Drehpunkt übereinstimmt.
- Heben Sie das Motorrad auf die gewünschte Höhe und setzen Sie den Sicherheitsstift ein.
- Sichern Sie das Motorrad zusätzlich mit anderen Hilfsmitteln, um Stabilität zu gewährleisten.
- Nach Abschluss der Arbeiten: Sicherheitsstift entfernen, Plattform vorsichtig absenken und den Heber entfernen.
Wartung und Sicherheit
- Überlastung vermeiden: Überschreiten Sie niemals die maximale Tragfähigkeit von 1100 LBS.
- Untergrund: Nur auf einem festen, ebenen, trockenen und rutschfesten Untergrund verwenden.
- Schmierung: Schmieren Sie die Schraube und die Muttern vor der Verwendung regelmäßig, um Leichtgängigkeit zu gewährleisten.
- Schutzausrüstung: Tragen Sie bei der Bedienung eine ANSI-geprüfte Schutzbrille.
- Sicherheit: Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern. Hände und Füße vom Arbeitsbereich fernhalten.
Technische Daten
Modell: 110201
- Tragfähigkeit: 1100 LBS
- Minimale Höhe: 95 mm
- Maximale Höhe: 350 mm
- Gewicht (G.W.): 13,7 kg
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Instabiler Stand
Stellen Sie sicher, dass der Untergrund fest, eben und trocken ist.
Schwergängige Höhenverstellung
Schmieren Sie die Schraube und die Muttern mit Fett.
Motorrad wackelt
Stellen Sie sicher, dass der Lastschwerpunkt mit dem Drehpunkt übereinstimmt und sichern Sie das Motorrad zusätzlich.
Vor der Verwendung
- Prüfen Sie, ob das Gewicht des Motorrads unter 1100 LBS liegt.
- Stellen Sie sicher, dass der Untergrund eben und rutschfest ist.
- Schmieren Sie die Gewindespindel und Muttern.
- Tragen Sie eine Schutzbrille.
- Prüfen Sie den Sicherheitsstift auf korrekten Sitz.
Technische Daten in der Praxis
- Tragfähigkeit
- Maximale Last von 1100 LBS (ca. 500 kg) nicht überschreiten.
- Höhenbereich
- Einstellbar zwischen 95 mm und 350 mm.
Abbildungen und Diagramme

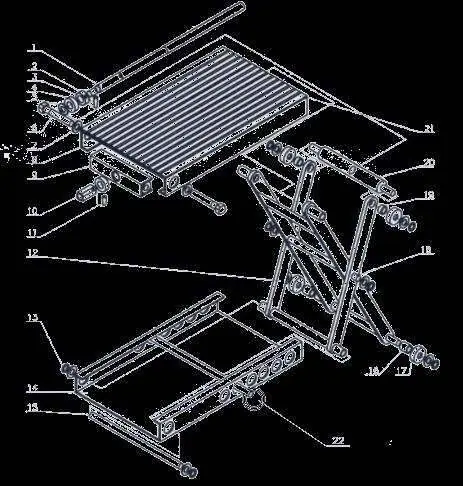

- Die Explosionszeichnung zeigt die Anordnung der Schraube, Plattform, Basis und der Sicherheitsmechanismen.
- Die Teileliste (Part No 1-22) hilft bei der Identifizierung von Ersatzteilen wie Lagern, Wellen und Sicherungsstiften.
