Bedienungsanleitung für Vevor 1500IB Rangierroller
Erfahren Sie, wie Sie die Vevor 1500IB Rangierroller sicher montieren und bedienen. Dieser Leitfaden enthält wichtige Sicherheitshinweise, Montageanleitungen und Anwendungstipps für den sicheren Transport von Fahrzeugen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Vevor 1500IB Rangierroller dienen dazu, Fahrzeuge auf hartem, ebenem Untergrund (Beton/Asphalt) zu bewegen. Sie können einzeln (paarweise) oder als Vierer-Set verwendet werden, wobei die maximale Traglast 1500 lb pro Roller beträgt. S. 1
Wichtigste Schritte
- Montage der Rollen S. 1
- Sichere Platzierung unter dem Fahrzeug S. 1
Probleme und Lösungen
Produkt beschädigt oder Teile lose
Inspizieren Sie das Gerät vor jedem Gebrauch. Verwenden Sie es nicht, wenn Teile lose oder beschädigt sind.
S. 1Wartung und Reset
- Regelmäßiges Drehen der Reifen bei Langzeitlagerung S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Tragfähigkeit | 1500 lb | Maximale Last pro Rangierroller | S. 1 |
Wo es im PDF steht
- Sicherheit, Montage und Bedienung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Vevor 1500IB Rangierroller sind für den Transport von Fahrzeugen auf festem, ebenem Untergrund konzipiert. Es ist zwingend erforderlich, die Rangierroller ausschließlich auf Beton- oder Asphaltstraßen zu verwenden. Die maximale Tragfähigkeit beträgt 1500 lb (ca. 680 kg) pro Roller. Vor der Verwendung müssen alle Sicherheitshinweise gelesen und verstanden werden, um schwere Verletzungen zu vermeiden.
Sicherheitshinweise
- Überschreiten Sie niemals die angegebene Tragfähigkeit.
- Verwenden Sie das Produkt nur auf hartem, ebenem Untergrund.
- Tragen Sie während der Arbeit ANSI-zugelassene Schutzbrillen und strapazierfähige Arbeitshandschuhe.
- Halten Sie sich während des Platzierens, Entfernens und Bewegens des Fahrzeugs vom Gefahrenbereich fern.
- Arbeiten Sie niemals unter einem Fahrzeug, das nur auf den Rangierrollern steht.
- Verwenden Sie die Rangierroller nur paarweise oder im Viererpack.
- Dieses Produkt ist kein Spielzeug; halten Sie Kinder fern.
- Führen Sie vor jedem Gebrauch eine Sichtprüfung auf lose oder beschädigte Teile durch.
Montage
- Führen Sie die Lenkrollen mit Bremse (2) und die Lenkrollen ohne Bremse (3) durch die Löcher im Rahmen (1).
- Stellen Sie sicher, dass sich die Bremsrollen auf der gleichen Außenseite befinden.
- Befestigen Sie die Rollen mit den Unterlegscheiben (6), Federringen (5) und Muttern (4).
- Rollen Sie die montierten Rangierroller nach der Montage über den Boden, um sicherzustellen, dass alle Verbindungen fest sitzen und die Rollen frei laufen.
Bedienung
- Sichern Sie das Fahrzeug gegen Wegrollen, indem Sie die Räder am entgegengesetzten Ende mit Unterlegkeilen blockieren.
- Platzieren Sie den Rangierroller unter dem angehobenen Vorder- oder Hinterrad und senken Sie das Fahrzeug langsam auf die Roller ab.
- Um ein Fahrzeug auf vier Rollern zu bewegen: Entfernen Sie die Unterlegkeile, lösen Sie die Bremsen der Rollen und nutzen Sie die Griffe, um das Fahrzeug zu führen.
- Arretieren Sie die Bremsen der Rollen, sobald das Fahrzeug die gewünschte Position erreicht hat.
Wartung und Lagerung
Bei längerer Lagerung unter den Fahrzeugreifen sollte das Fahrzeug regelmäßig angehoben werden, um die Reifen zu drehen und Druckstellen zu vermeiden.
Herstellerinformationen
VEVOR
Praktische Hilfe
Typische Probleme
Fahrzeug rollt weg
Stellen Sie sicher, dass die Räder am entgegengesetzten Ende des Fahrzeugs mit Unterlegkeilen gesichert sind.
Schwierigkeiten beim Bewegen
Überprüfen Sie, ob alle Bremsen der Rollen gelöst sind und ob der Untergrund hart und eben ist.
Instabile Last
Stellen Sie sicher, dass die Last zentriert und mit einer Lastsicherung gesichert ist.
Vor der Verwendung
- Tragfähigkeit von 1500 lb pro Roller nicht überschreiten.
- Untergrund auf Festigkeit und Ebenheit prüfen (nur Beton/Asphalt).
- Sichtprüfung auf lose oder beschädigte Teile durchführen.
- Schutzausrüstung (Schutzbrille, Handschuhe) anlegen.
- Unterlegkeile für die Sicherung der nicht aufgebockten Räder bereithalten.
Technische Daten in der Praxis
- Tragfähigkeit
- 1500 lb (ca. 680 kg) pro einzelnem Rangierroller.
Abbildungen und Diagramme

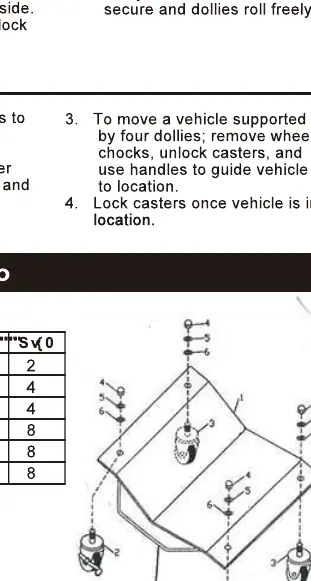

- Die Explosionszeichnung zeigt die Montage der Lenkrollen (2 und 3) an den Rahmen (1) mittels Muttern (4), Federringen (5) und Unterlegscheiben (6).
Modellkompatibilität
- Nur für den Einsatz auf Beton- und Asphaltstraßen geeignet.
- Nicht für Flugzeuge verwenden.
- Nur paarweise oder im Viererpack verwenden.
