Montageanleitung für Home Depot 13X15FT Pavillon-Netz und Vorhang
Detaillierte Montageanleitung für das Home Depot 13X15FT Pavillon-Netz und Vorhang-Set. Diese Anleitung führt Sie durch die Installation der Schienen, Haken sowie die Befestigung der Vorhänge und Netze.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die Installation des Netz- und Vorhang-Sets für den 13X15FT Holzpavillon. Bitte überprüfen Sie vor Beginn der Montage den Lieferumfang anhand des beiliegenden Teilekatalogs. Sollten Teile fehlen oder Fragen zur Installation auftreten, wenden Sie sich bitte an den Support unter [email protected]. Der Support antwortet in der Regel innerhalb von 24 Stunden.
Zubehörliste

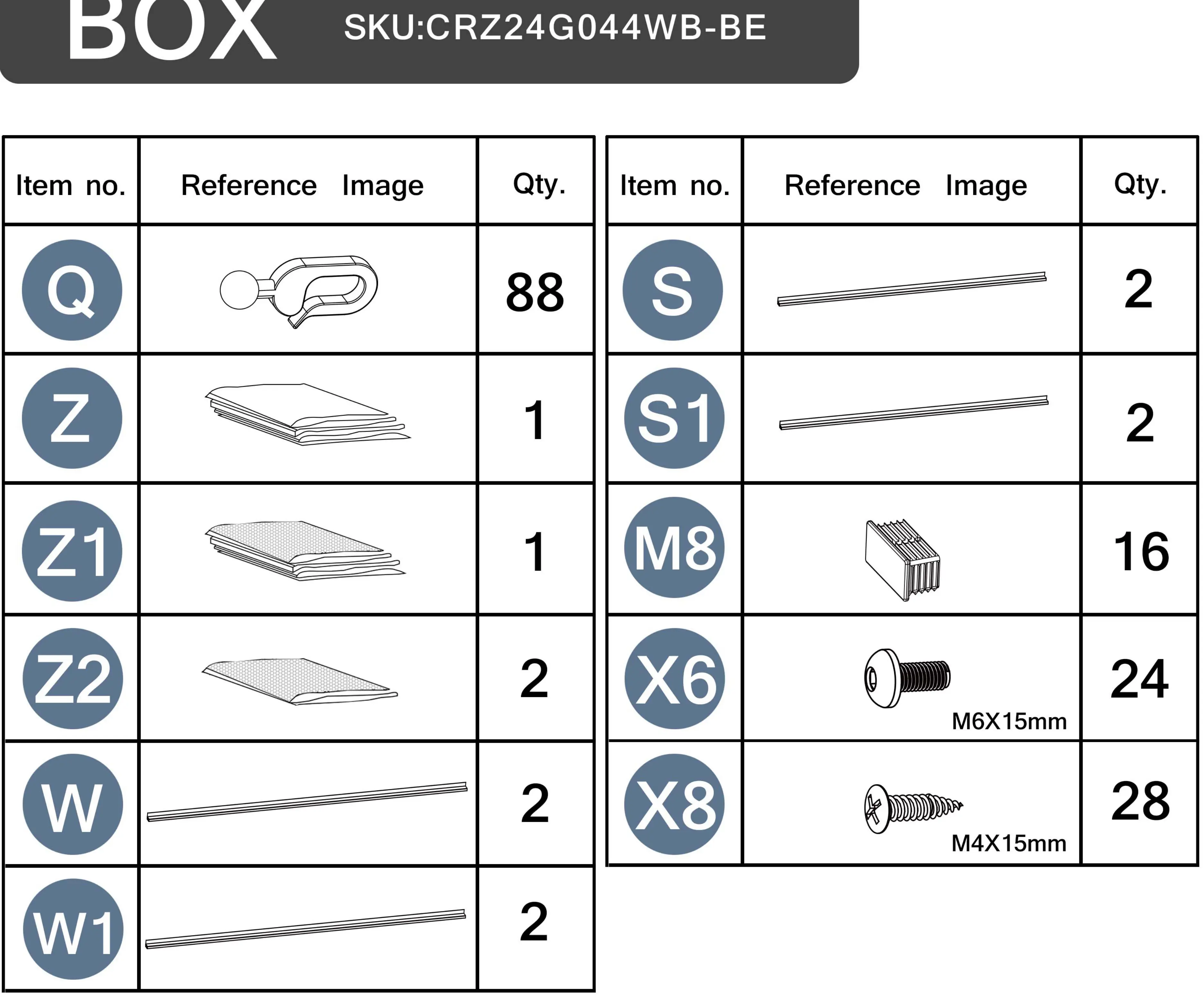

Stellen Sie sicher, dass alle folgenden Teile vorhanden sind:
- Q: Haken (88 Stk.)
- Z, Z1: Vorhänge und Netze
- Z2: Eckpaneele (2 Stk.)
- W, W1, S, S1: Schienenelemente
- M8: Verbinder (16 Stk.)
- X6: Schrauben M6x15mm (24 Stk.)
- X8: Schrauben M4x15mm (28 Stk.)
Schritt-für-Schritt-Montage
Schritt 1: Vorbereitung der Schienen
Montieren Sie die Haken (Q) in die Schienenelemente (W, W1, S, S1). Verwenden Sie die Verbinder (M8), um die Schienen entsprechend der Abbildung zu verbinden. Achten Sie darauf, die korrekte Anzahl der Haken pro Schiene einzusetzen.

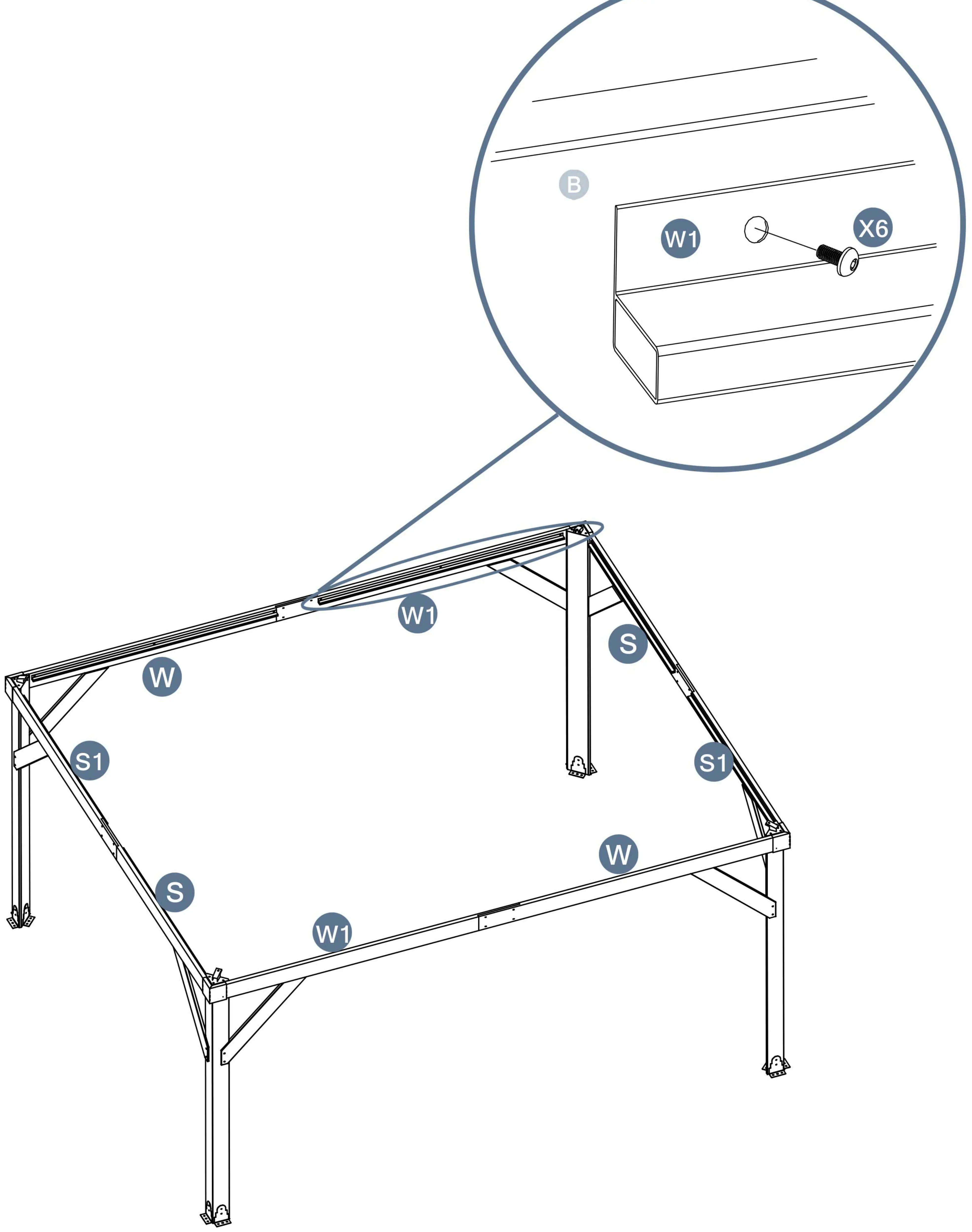

Schritt 2: Montage der Rahmenverbindungen
Richten Sie die inneren drei Löcher der Schienenteile (W, W1, S, S1) sorgfältig aus, bevor Sie diese mit den Schrauben (X6) am Rahmen befestigen.

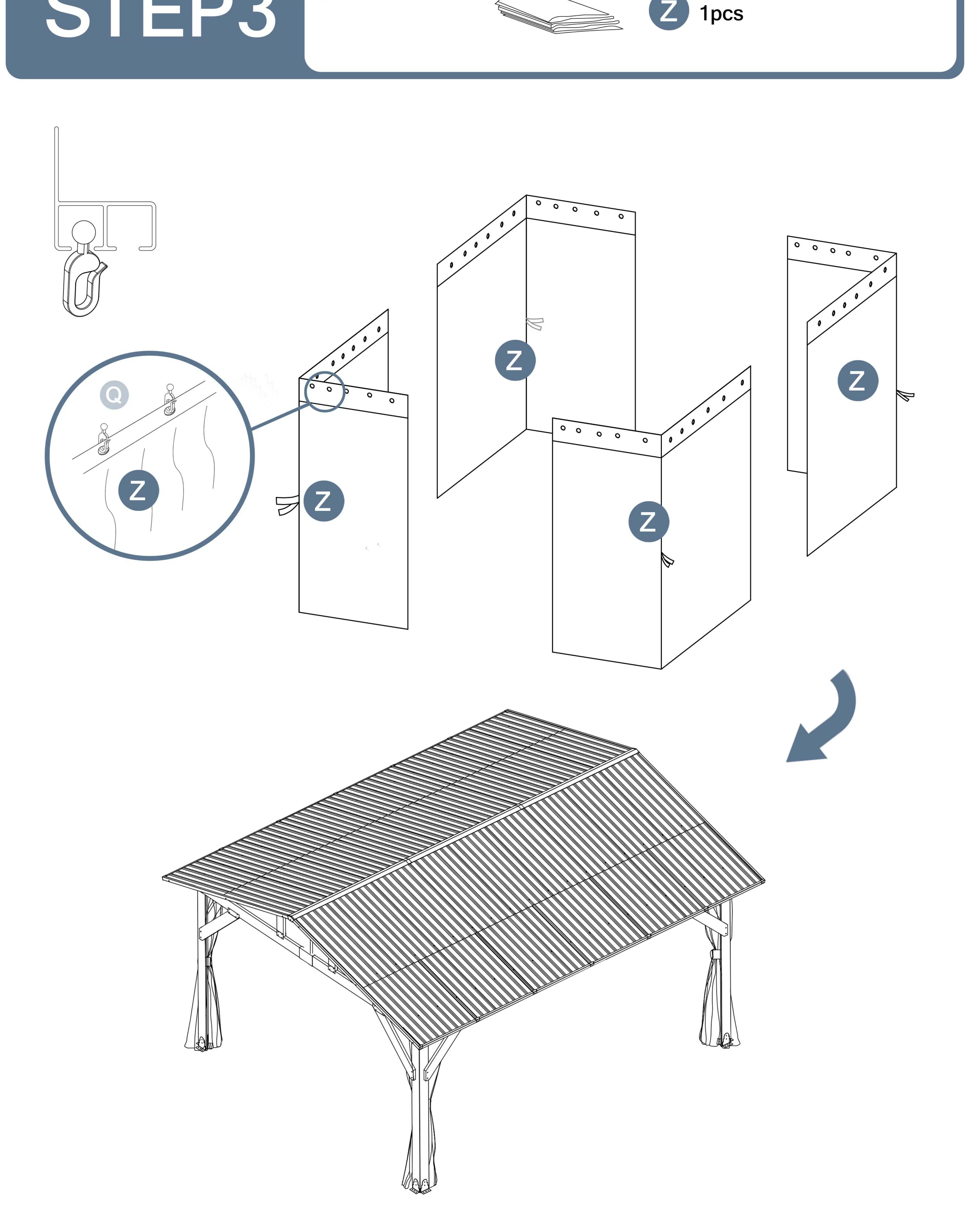

Schritt 3: Anbringen der Vorhänge
Hängen Sie die Vorhänge (Z) in die bereits installierten Haken (Q) ein, die sich in den Schienen befinden. Verteilen Sie die Vorhänge gleichmäßig um den Pavillon.

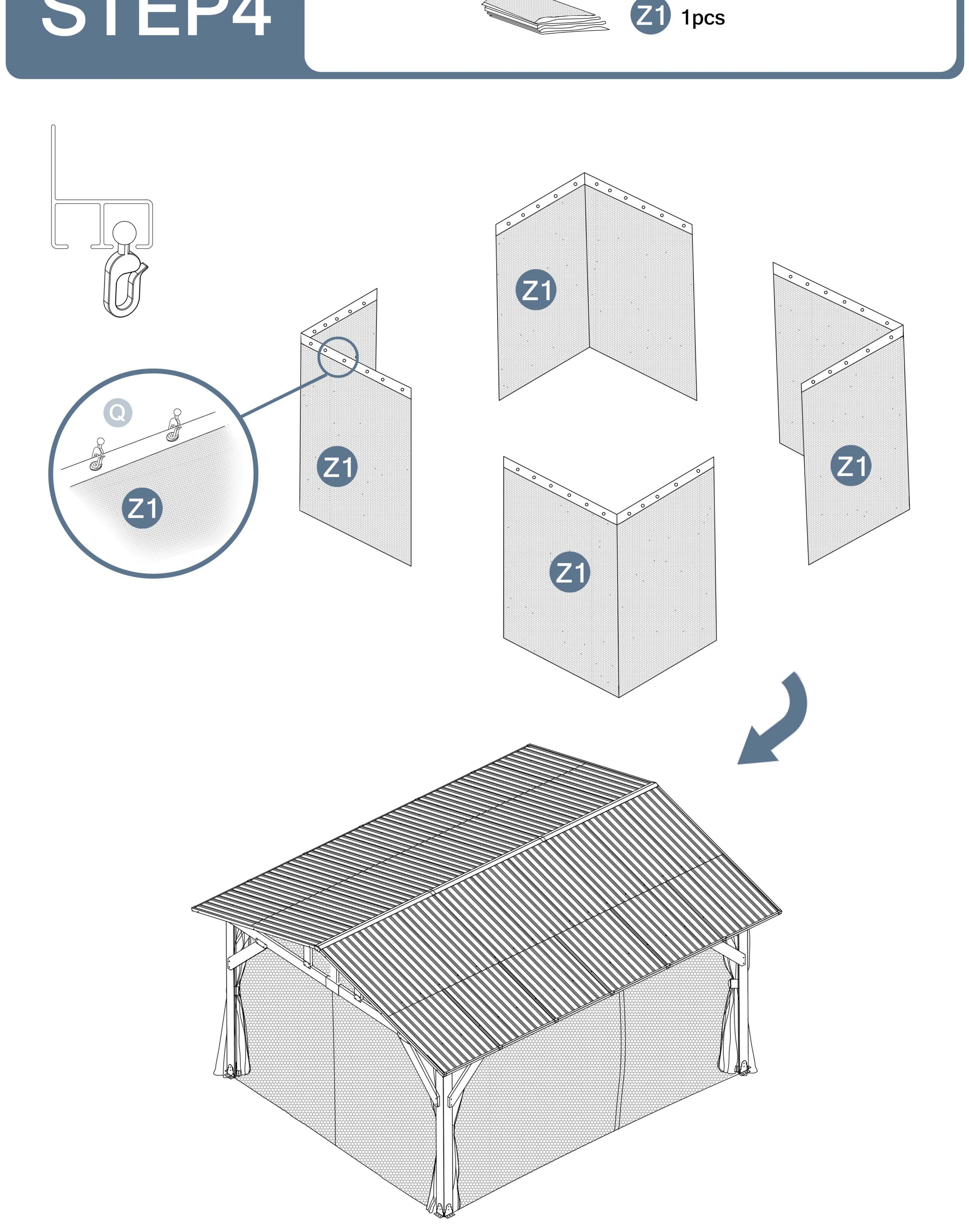

Schritt 4: Anbringen der Netze
Hängen Sie die Netze (Z1) analog zu den Vorhängen in die entsprechenden Haken (Q) ein.

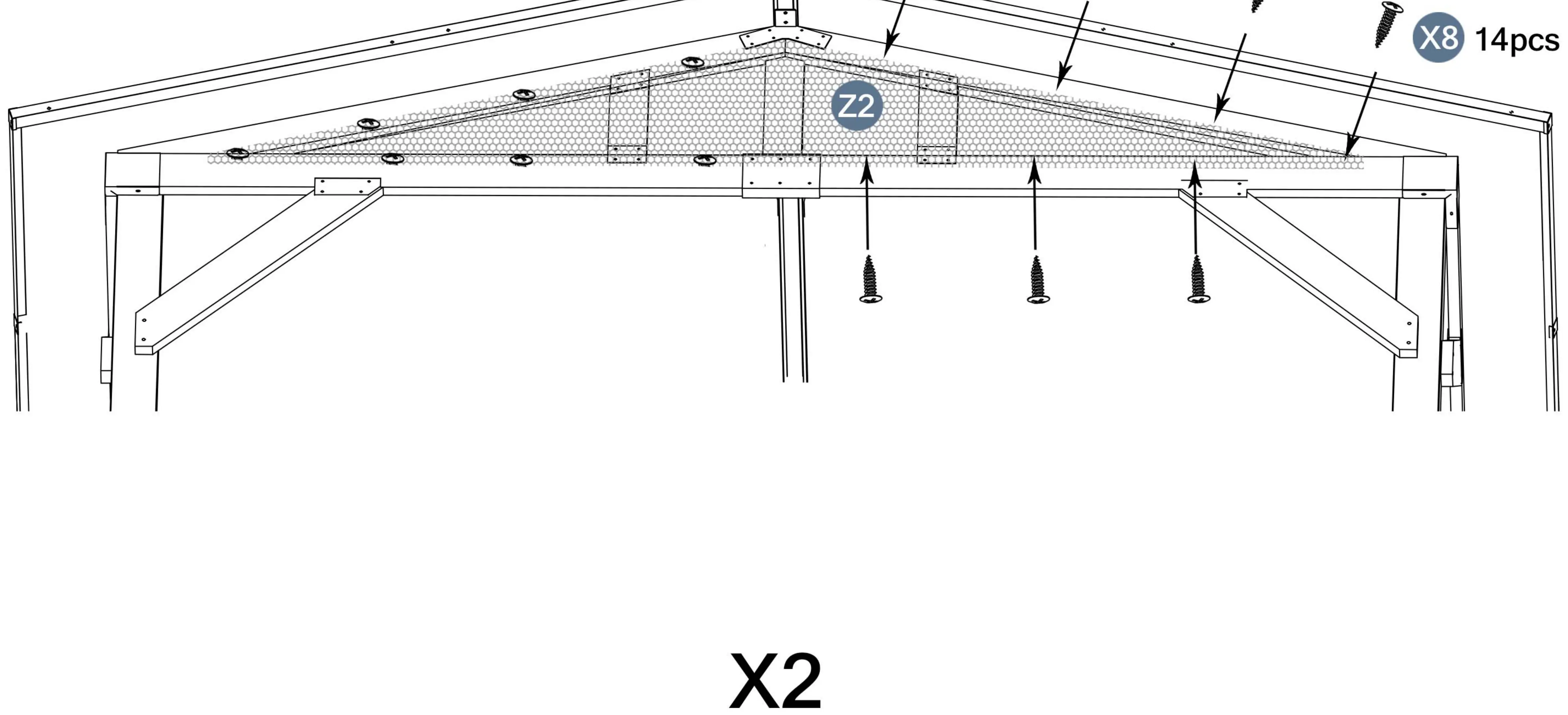

Schritt 5: Montage der Eckpaneele
Befestigen Sie die Eckpaneele (Z2) an den entsprechenden Stellen des Pavillonrahmens unter Verwendung der Schrauben (X8).
Herstellerinformationen
The Home Depot
Praktische Hilfe
Typische Probleme
Fehlende Teile im Lieferumfang
Überprüfen Sie den Teilekatalog auf Seite 2. Bei Unstimmigkeiten kontaktieren Sie den Support unter [email protected].
Schwierigkeiten bei der Ausrichtung der Schienen
Stellen Sie sicher, dass die drei inneren Löcher der Teile W, W1, S und S1 vor dem Verschrauben mit X6 exakt übereinanderliegen.
Vor der Verwendung
- Überprüfen Sie den vollständigen Lieferumfang anhand des Teilekatalogs.
- Stellen Sie sicher, dass alle benötigten Werkzeuge für die Montage bereitliegen.
- Sortieren Sie die Kleinteile (Schrauben, Haken, Verbinder) vor Beginn der Arbeit.
- Prüfen Sie die Ausrichtung der Schienen vor dem Festziehen der Schrauben.
Abbildungen und Diagramme
- Die Montage ist in 5 logische Schritte unterteilt: Vorbereitung der Schienen, Rahmenmontage, Vorhangaufhängung, Netzbefestigung und Eckpaneel-Installation.
