Bedienungsanleitung für das umgekehrte Mikroskop VanGuard 14001Ni Serie

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung richtet sich an Benutzer der VanGuard 14001Ni Serie (Modelle 1491INi und 1493INi). Sie enthält alle notwendigen Schritte für die Inbetriebnahme, den täglichen Gebrauch sowie die routinemäßige Wartung. Vor der ersten Nutzung ist eine korrekte Einrichtung des Mikroskops zwingend erforderlich.

Aufbau und Montage

Befolgen Sie diese Schritte für die grundlegende Montage:

1. Stativ vorbereiten: Stellen Sie das Stativ auf eine stabile, ebene Fläche. Entfernen Sie die Schutzabdeckungen.
2. Kopfmontage: Setzen Sie den Kopf auf das Stativ, sodass der Schwalbenschwanzflansch einrastet. Sichern Sie ihn durch Festziehen der Kopf-Feststellschraube.
3. Okulare: Entfernen Sie die Staubkappen und setzen Sie die Okulare in die Okulartuben ein.
4. Objektive: Schrauben Sie die Objektive in den Revolver ein. Es empfiehlt sich, diese in der Reihenfolge zunehmender Vergrößerung zu installieren.
5. Kondensor: Lösen Sie die Feststellschrauben am Kondensorhalter, setzen Sie den Kondensor ein und ziehen Sie die Schrauben wieder fest.
6. Stromanschluss: Verbinden Sie das Netzkabel mit der Buchse an der Rückseite und schließen Sie es an eine Stromquelle an.

Bedienung

Beleuchtung: Schalten Sie das Gerät mit dem Netzschalter ein. Die Helligkeit wird über den variablen Beleuchtungsregler (VLC) an der Vorderseite gesteuert.

Fokussierung: Nutzen Sie die koaxialen Grob- und Feinfokussierknöpfe. Die Feinfokussierung ist in 2-Mikron-Schritte unterteilt. Bei Bedarf kann die Spannung der Fokussierung angepasst werden.

Interpupillar- und Dioptrieneinstellung: Passen Sie den Augenabstand durch "Falten" des Kopfes an, bis ein einzelnes Bild entsteht. Die Dioptrieneinstellung erfolgt am linken Okulartubus, um Sehschwächen auszugleichen.

Wartung

Sicherheitshinweis: Trennen Sie das Mikroskop vor allen Wartungsarbeiten (Lampen- oder Sicherungswechsel) immer von der Stromquelle.

Lampenwechsel: Ziehen Sie die Sockelbaugruppe vorsichtig aus dem Kondensor. Ersetzen Sie die Lampe (30W, 6V Halogen). Berühren Sie das Glas der neuen Lampe nicht mit bloßen Händen.

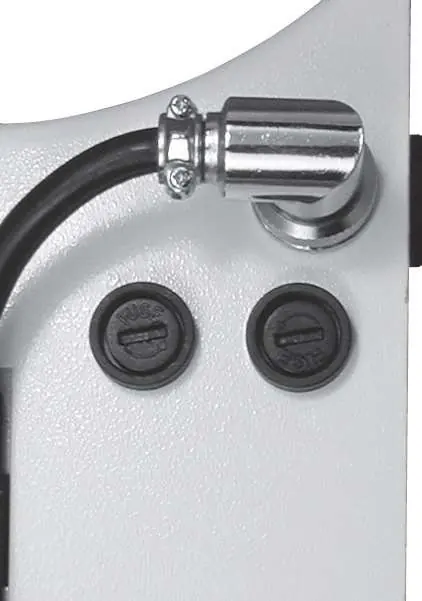

Sicherungswechsel: Wenn das Gerät nicht leuchtet, prüfen Sie die Sicherungen an der Rückseite. Verwenden Sie einen Schlitzschraubendreher, um den Sicherungshalter zu öffnen. Ersetzen Sie defekte Sicherungen nur durch den Typ 1A, 250V.

Reinigung: Verwenden Sie für optische Komponenten nur geeignete Linsenreinigungslösungen und Wattestäbchen. Andere Teile können mit mildem Reinigungsmittel und Papiertüchern gereinigt werden.

Fehlerbehebung

• Kein Licht: Prüfen Sie, ob das Gerät eingeschaltet ist, das Kabel fest sitzt oder die Sicherung durchgebrannt ist.
• Bild zu dunkel: Überprüfen Sie die Helligkeitseinstellung und die Zentrierung der Lampe.
• Objektive driften nach unten: Erhöhen Sie die Spannung des Fokussierknopfes.
