Bedienungsanleitung für Mikroskop VanGuard 1200CM Series

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die gesamte VanGuard 1200CM Serie. Sie enthält wichtige Anweisungen zur Montage, zur korrekten Zentrierung des Kondensors und der Beleuchtung sowie zur Wartung und Fehlerbehebung. Bitte lesen Sie das gesamte Dokument sorgfältig durch, bevor Sie das Instrument in Betrieb nehmen. Achten Sie besonders auf die Hinweise zur Verwendung von Immersionsöl und zur korrekten Handhabung der optischen Komponenten.

Aufbau des Mikroskops

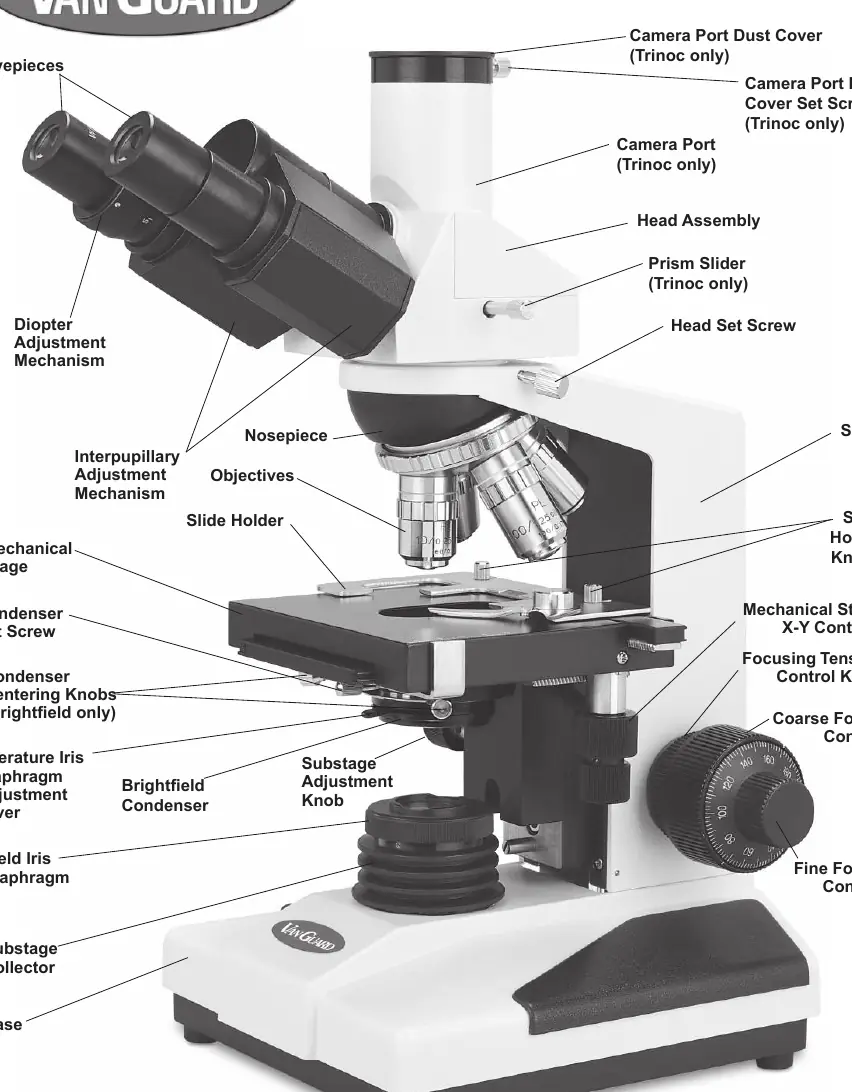

Nach dem Auspacken sollten Sie alle Komponenten (Stativ, Kopf, Kondensor, Okulare, Objektive) auf Vollständigkeit prüfen. Der Aufbau erfolgt in folgenden Schritten:

• Kopfmontage: Platzieren Sie das Stativ auf einer stabilen Oberfläche. Lösen Sie die Kopfstellschraube, drehen Sie den Kopf um 180° in die richtige Position und ziehen Sie die Schraube wieder fest.
• Okulare: Entfernen Sie die Staubkappen von den Okulartuben und setzen Sie die Okulare ein.
• Objektive: Schrauben Sie die Objektive im Uhrzeigersinn in den Objektivrevolver ein. Es empfiehlt sich, dies in numerischer Reihenfolge zu tun.
• Kondensor: Bei Hellfeld-Modellen muss der Kondensor montiert werden. Heben Sie den Objekttisch und den Substage-Bereich an, führen Sie den Kondensor in den Haltering ein und sichern Sie ihn mit der Feststellschraube.

Zentrierung und Ausrichtung

Für eine optimale Bildqualität ist die Zentrierung entscheidend:

• Kondensor-Zentrierung: Drehen Sie das 10X-Objektiv in den Strahlengang. Schließen Sie die Feldblende, bis ein kleines weißes Sechseck sichtbar ist. Zentrieren Sie dieses Sechseck mit den Zentrierschrauben des Kondensors.

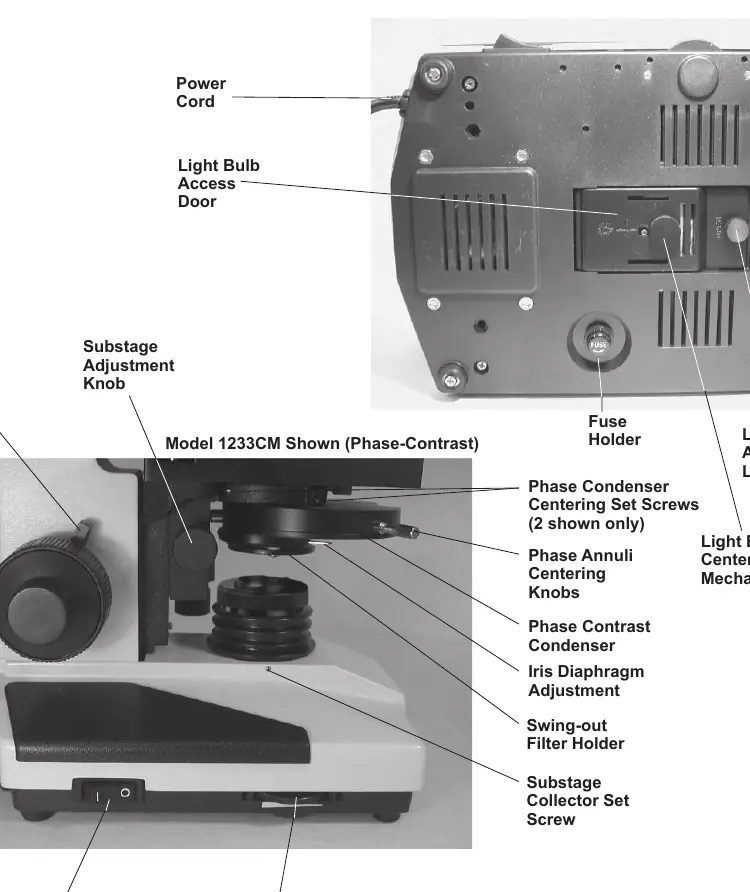

• Beleuchtungs-Zentrierung: Die Beleuchtung ist ab Werk zentriert. Sollte eine Neujustierung nötig sein, lösen Sie den Substage-Kollektor und zentrieren Sie den Glühfaden in der Öffnung.
• Phasenkontrast-Ausrichtung: Bei Phasenkontrast-Modellen müssen die Anulusringe mit dem Phasenkontrast-Zentrierteleskop auf die Objektive ausgerichtet werden.

Bedienung

Die Bedienung umfasst die Einstellung der Beleuchtung, Fokussierung und die Nutzung spezieller Funktionen:

• Beleuchtung: Die Helligkeit wird über den variablen Lichtregler auf der linken Seite gesteuert.
• Fokussierung: Nutzen Sie die koaxialen Grob- und Feinfokussierknöpfe. Der Up-Stop-Mechanismus verhindert, dass der Objekttisch zu weit angehoben wird und das Objektiv beschädigt.
• Kameraanschluss: Bei trinokularen Modellen kann über den Prismenschieber 100% des Lichts auf den Kameraanschluss umgeleitet werden.
• Immersionsöl: Das 100X-Objektiv muss zwingend mit Immersionsöl verwendet werden. Nach Gebrauch muss das Öl vorsichtig mit Linsenreiniger entfernt werden.

Wartung und Pflege

Regelmäßige Wartung verlängert die Lebensdauer des Mikroskops:

• Reinigung: Verwenden Sie für optische Komponenten (Okulare, Objektive) ausschließlich Linsenreiniger und spezielles Linsenpapier. Niemals trocken wischen.

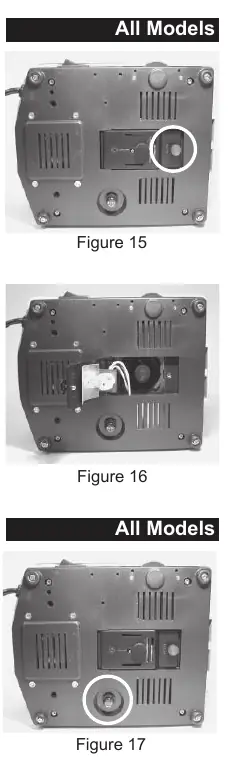

• Glühbirnenwechsel: Trennen Sie das Gerät vom Stromnetz und lassen Sie es abkühlen. Öffnen Sie die Zugangsklappe an der Unterseite, um die Halogenlampe zu ersetzen. Berühren Sie das Glas der neuen Lampe nicht mit bloßen Fingern.
• Sicherungswechsel: Sollte das Gerät nicht einschalten, prüfen Sie die Sicherung im Halter an der Unterseite des Geräts.

Fehlerbehebung

Bei Problemen mit der Beleuchtung, Fokussierung oder Bildqualität konsultieren Sie die Fehlerbehebungstabelle in der Anleitung. Häufige Ursachen sind nicht korrekt eingestellte Blenden, fehlendes Immersionsöl oder eine falsch eingestellte Fokusspannung.
