Bedienungsanleitung für VanGuard 1400 Series Mikroskop

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als vollständige Bedienungsanleitung für die VanGuard 1400 Series Mikroskope. Es deckt die Modelle 1420BR, 1421BR, 1430BR, 1431BR, 1423PH und 1433PH ab. Die Anleitung enthält wichtige Schritte zur Erstmontage, zur optischen Ausrichtung (Kondensatorzentrierung und Phasenanpassung) sowie zur regelmäßigen Wartung, um eine lange Lebensdauer des Geräts zu gewährleisten.

Produktbeschreibung

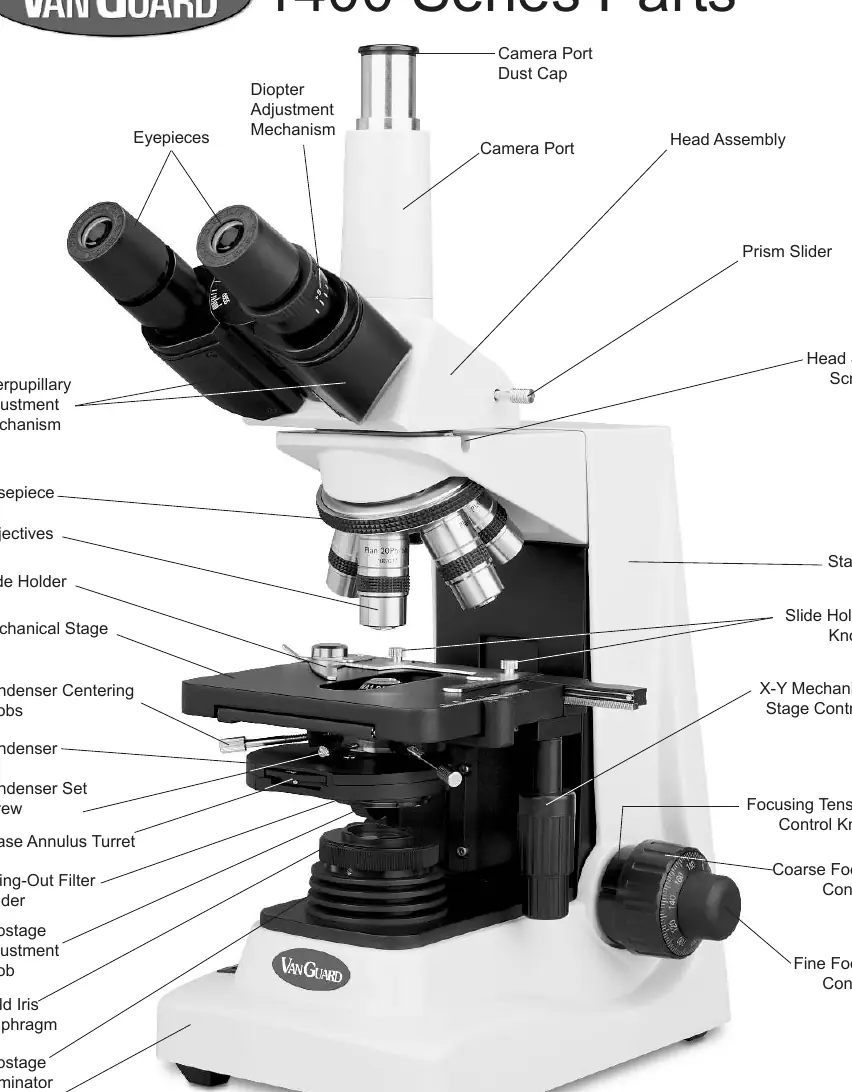

Die 1400 Series Mikroskope sind für den Laborgebrauch konzipiert und verfügen über hochwertige Optiken. Zu den Hauptmerkmalen gehören:

• Binokulare oder trinokulare (Seidentopf) Köpfe mit 30°-Neigung.
• Reversibler Revolver für einfachere Handhabung der Objektträger.
• Koaxialer Grob- und Feinfokus mit Sicherheitsstopp.
• Variable 20W Quarz-Halogen-Beleuchtung.
• Stabiler Metallkörper mit chemikalienbeständiger Oberfläche.

Montage

Befolgen Sie diese Schritte zur Inbetriebnahme:

1. Platzieren Sie das Stativ auf einer stabilen Oberfläche.
2. Setzen Sie den Kopf auf das Stativ und sichern Sie ihn mit der mitgelieferten Sechskantschraube.
3. Bei trinokularen Modellen schrauben Sie den Kameraanschluss im Uhrzeigersinn auf den Kopf.
4. Entfernen Sie die Schutzabdeckungen und setzen Sie die Okulare ein.
5. Installieren Sie die Objektive einzeln durch Drehen in den Revolver.
6. Setzen Sie den Kondensator in die Halterung ein und sichern Sie ihn mit der Feststellschraube.

Einrichtung und Zentrierung

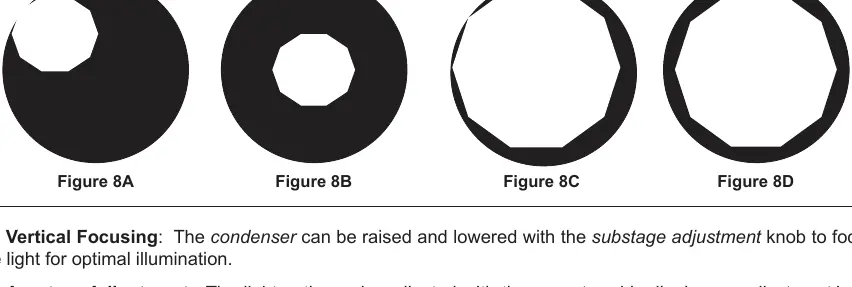

Kondensatorzentrierung (nur Brightfield-Modelle):

• Drehen Sie das 10x-Objektiv in den Strahlengang.
• Schließen Sie die Feldblende am Beleuchtungsstativ, bis ein kleines Sechseck sichtbar ist.
• Zentrieren Sie das Sechseck mit den Zentrierschrauben am Kondensator.
• Öffnen Sie die Blende wieder leicht für optimale Ausleuchtung.

Phasenanpassung (nur Phasen-Kontrast-Modelle):

• Verwenden Sie das Phasen-Zentrierteleskop anstelle eines Okulars.
• Drehen Sie den Phasen-Annullus-Revolver auf die entsprechende Einstellung (z.B. 10).
• Zentrieren Sie die Ringe mit den Zentrierschrauben, bis sie übereinander liegen.

Bedienung

Die Fokussierung erfolgt über die koaxialen Grob- und Feinfokusknöpfe. Der Objekttisch kann präzise über die X-Y-Steuerung bewegt werden. Der Up-Stop-Mechanismus verhindert, dass der Objekttisch zu hoch gefahren wird und das Objektiv beschädigt. Bei trinokularen Modellen kann das Licht mittels Prismenschieber zwischen Okularen und Kameraanschluss aufgeteilt werden (70/30-Split).

Wartung und Pflege

Lampenwechsel: Trennen Sie das Gerät vom Stromnetz und lassen Sie die Lampe abkühlen. Öffnen Sie die Klappe an der Unterseite, ziehen Sie die alte Lampe heraus und setzen Sie die neue ein. Berühren Sie das Glas nicht mit bloßen Fingern.

Sicherungswechsel: Wenn das Licht nicht funktioniert, prüfen Sie die Sicherungen an der Rückseite. Trennen Sie das Gerät vom Stromnetz, entfernen Sie die Schrauben der Rückwand und ersetzen Sie die defekten Sicherungen.

Reinigung: Objektive niemals trocken wischen. Verwenden Sie einen Blasebalg, einen Pinsel und Linsenreiniger mit Wattestäbchen. Verwenden Sie niemals Xylol.

Technische Daten

• Beleuchtung: 20W/6V variable Quarz-Halogen-Lampe.
• Spannung: 110V.
• Gewicht: 8,3 kg (Binokular-Modelle).
• Kondensator: 1.25 N.A. Abbe (Brightfield) oder Zernike (Phasen-Kontrast).
