Bedienungsanleitung Mikroskop VanGuard 1400i Serie

Wichtige Informationen aus der Anleitung

Dieses Handbuch gilt für die VanGuard 1400i Serie, einschließlich der Modelle 1421BRi, 1431BRi, 1423PHi und 1433PHi. Es bietet Anleitungen für die korrekte Einrichtung, Bedienung und Wartung der Mikroskope. Vor der Inbetriebnahme sollten alle Teile auf Vollständigkeit geprüft und das Gerät auf einer stabilen Oberfläche platziert werden.

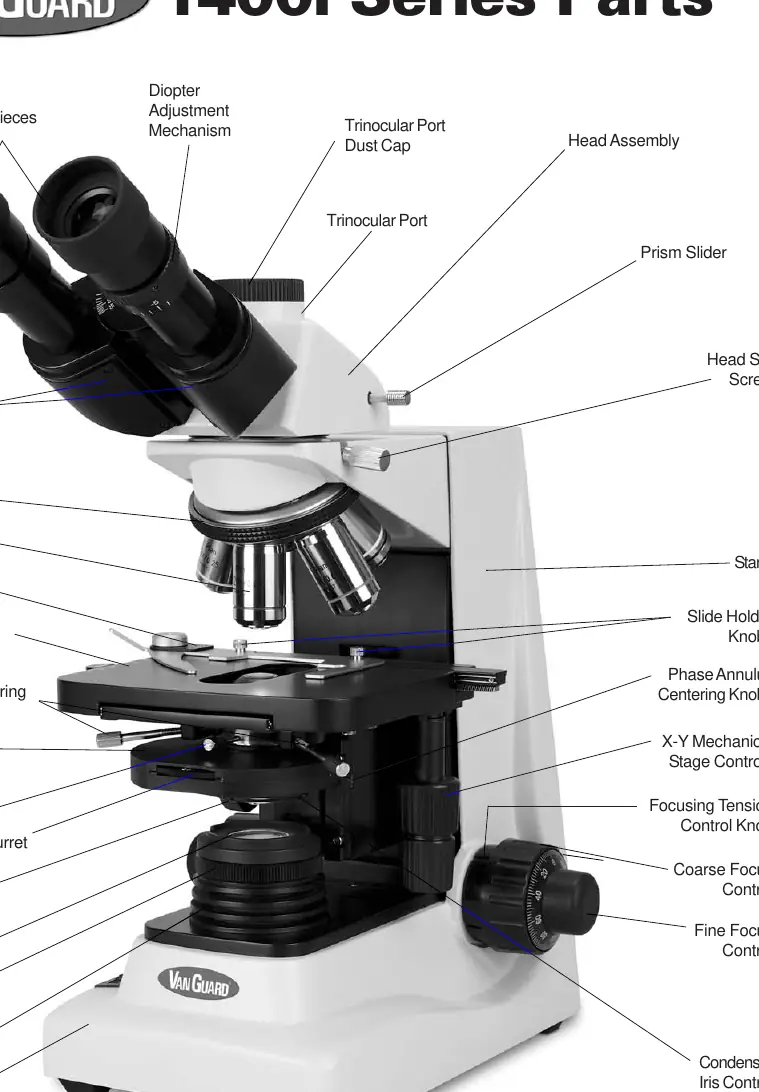

Montage des Mikroskops

Die Montage sollte vorsichtig durchgeführt werden, um die Optik nicht zu beschädigen:

• Stativ: Platzieren Sie das Stativ auf einer stabilen Arbeitsfläche.
• Kopfmontage: Setzen Sie den Kopf auf das Stativ, sodass der Schwalbenschwanzflansch einrastet, und sichern Sie ihn mit der Kopf-Feststellschraube.
• Kamera-Port: Bei Trinokular-Modellen schrauben Sie den Kamera-Port im Uhrzeigersinn auf den Kopf.
• Okulare: Entfernen Sie die Schutzabdeckungen von den Okulartuben und setzen Sie die Okulare ein.
• Objektive: Schrauben Sie die Objektive einzeln in den Revolver.
• Kondensor: Falls nicht vorinstalliert, führen Sie den Kondensor in den Haltering ein (Text "NA 1.25" muss nach oben zeigen) und sichern Sie ihn mit der Feststellschraube.

Bedienung und Einstellungen

Für eine optimale Bildqualität sind folgende Einstellungen erforderlich:

• Fokussierung: Nutzen Sie die koaxialen Grob- und Feintriebe. Der Grobtrieb dient der schnellen Einstellung, der Feintrieb der präzisen Fokussierung.
• Dioptrien- und Augenabstand: Stellen Sie den Augenabstand durch "Falten" des Kopfes ein. Der Dioptrienausgleich am rechten Okulartubus korrigiert individuelle Sehschärfenunterschiede.

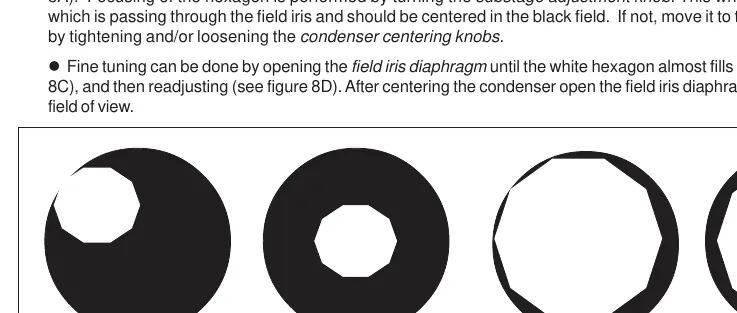

• Kondensor-Ausrichtung: Für eine korrekte Beleuchtung muss der Kondensor zentriert werden. Dies erfolgt durch Schließen der Feldblende und Zentrierung des sichtbaren Lichtkegels mittels der Zentrierschrauben am Kondensor.
• Phasenkontrast: Bei entsprechenden Modellen müssen die Phasenringe mittels des mitgelieferten Zentrierteleskops und der Zentrierschrauben am Kondensor aufeinander abgestimmt werden.
• Ölimmersion: Das 100X-Objektiv erfordert Immersionsöl. Nach Gebrauch muss das Öl vorsichtig mit Linsenreiniger entfernt werden.

Wartung und Instandhaltung

Regelmäßige Wartung verlängert die Lebensdauer des Geräts:

• Lampenwechsel: Trennen Sie das Gerät vom Stromnetz und lassen Sie die Lampe abkühlen. Öffnen Sie die Klappe an der Unterseite, ziehen Sie die alte Lampe heraus und setzen Sie eine neue 20W Halogenlampe ein. Berühren Sie das Glas nicht mit bloßen Fingern.
• Sicherungswechsel: Wenn das Gerät nicht leuchtet, prüfen Sie die Sicherungen (0,25A, 250V). Entfernen Sie die Rückwand, um Zugang zur Platine mit den Sicherungshaltern zu erhalten.
• Reinigung: Optische Oberflächen niemals trocken wischen. Verwenden Sie einen Blasebalg oder Linsenreiniger mit Wattestäbchen. Verwenden Sie niemals Xylol.

Technische Daten

Die 1400i Serie bietet eine 20W variable Quarz-Halogen-Beleuchtung mit Köhler-Feldblende. Die Spannungsversorgung erfolgt standardmäßig über 110V (optional 220V). Die mechanische Bühne bietet einen Verstellbereich von 50 x 75 mm.
