Bedienungsanleitung für Trotec PSCS 11-20V Akku-Bohrschrauber

Wichtige Informationen aus der Anleitung

Der Trotec PSCS 11-20V ist ein leistungsstarker Akku-Bohrschrauber für Schraub- und Bohrarbeiten in Holz, Kunststoff, Keramik und Metall. Die Anleitung enthält wichtige Sicherheitsvorkehrungen, insbesondere zum Umgang mit dem Lithium-Ionen-Akku und dem Ladegerät. Vor der ersten Inbetriebnahme muss der Akku vollständig geladen werden. Achten Sie stets auf die korrekte Einstellung von Drehmoment und Drehrichtung, um Schäden am Gerät oder Werkstück zu vermeiden.

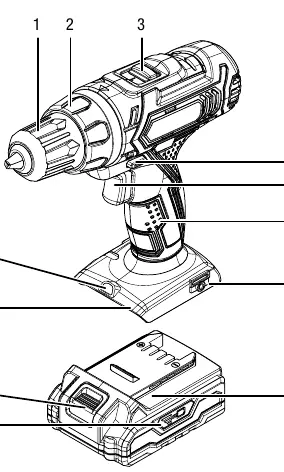

Gerätebeschreibung

Das Gerät verfügt über ein Schnellspannbohrfutter mit automatischer Spindelarretierung, eine 2-Gang-Getriebeumschaltung sowie eine Drehmomentvorwahl mit 25+1 Stufen. Eine integrierte LED-Arbeitsleuchte sorgt für gute Sicht auf das Werkstück. Der mitgelieferte Gürtelclip ermöglicht einen einfachen Transport.

Inbetriebnahme und Akku-Ladung

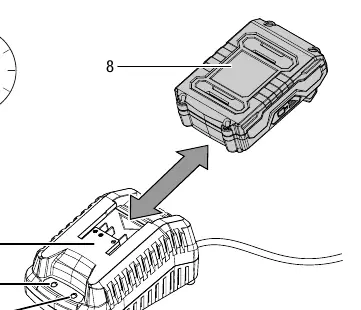

Der Akku wird teilgeladen geliefert. Vor der ersten Nutzung oder bei niedrigem Ladestand (nur rote LED leuchtet) muss er geladen werden:

• Schieben Sie den Akku in das Schnellladegerät.
• Schließen Sie das Ladegerät an eine Steckdose an.
• Die rote LED signalisiert den Ladevorgang (Dauer ca. 1 Stunde).
• Sobald die grüne LED leuchtet, ist der Akku vollständig geladen.
• Trennen Sie das Ladegerät vom Stromnetz, bevor Sie den Akku entnehmen.

Bedienung und Einstellungen

Werkzeugwechsel: Stellen Sie den Drehrichtungsschalter in die Mittelstellung (Sperre). Drehen Sie das Schnellspannbohrfutter gegen den Uhrzeigersinn, um es zu öffnen, setzen Sie das Werkzeug ein und drehen Sie es im Uhrzeigersinn fest.

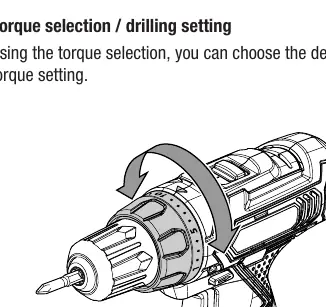

Drehmoment und Gangwahl:

• Drehmoment: Wählen Sie ein niedriges Drehmoment für weiche Materialien und ein hohes für harte Materialien oder große Schrauben.
• Bohren: Nutzen Sie die spezielle Bohr-Einstellung (Symbol Bohrer).
• Gangwahl: Gang 1 (bis 400 U/min) ist für Schraubarbeiten optimiert, Gang 2 (bis 1550 U/min) für Bohrarbeiten. Schalten Sie nur bei Stillstand des Geräts.

Drehrichtung: Drücken Sie den Schalter für Rechts-/Linkslauf vollständig in die gewünschte Richtung. Die Mittelstellung blockiert den Ein-/Ausschalter.

Wartung und Reinigung

Das Gerät ist wartungsfrei. Reinigen Sie das Gehäuse und die Lüftungsschlitze regelmäßig mit einem weichen, trockenen oder leicht angefeuchteten Tuch. Entfernen Sie Bohrmehl aus dem Bohrfutter. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel. Lagern Sie das Gerät trocken, frostfrei und geschützt vor direkter Sonneneinstrahlung im Transportkoffer.

Fehlerbehebung

• Gerät startet nicht: Prüfen Sie den Akkuladestand, den korrekten Sitz des Akkus und ob der Drehrichtungsschalter in der Mittelstellung (Sperre) steht.
• Akku lädt nicht: Überprüfen Sie die Stromverbindung, das Ladegerät auf Schäden und die Kontakte auf Verschmutzung.
• Bohrer dringt nicht ein: Prüfen Sie, ob die Bohr-Einstellung gewählt ist, der richtige Gang eingelegt ist und die Drehrichtung auf Rechtslauf steht.
