Bedienungsanleitung für Bosch 11253VSR und 11255VSR Bohrhammer
Schnellstartanleitung und Bedienungshinweise für den Bosch Bohrhammer 11253VSR und 11255VSR. Erfahren Sie mehr über Sicherheitsregeln, Werkzeugbedienung, Zubehörwechsel und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungs- und Sicherheitsanweisungen für die Bosch Bohrhammer-Modelle 11253VSR und 11255VSR. Vor der Verwendung ist es zwingend erforderlich, die Sicherheitsregeln zu lesen, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden. Trennen Sie das Gerät immer von der Stromquelle, bevor Sie Zubehör wechseln oder Wartungsarbeiten durchführen.
Beschreibung des Geräts
Der Bohrhammer verfügt über einen variablen Geschwindigkeitsregler, einen Wahlschalter für verschiedene Betriebsmodi (Bohren, Hammerbohren, Meißeln) und ein SDS-plus-System für den schnellen Zubehörwechsel. Das Modell 11255VSR ist zusätzlich mit einem Hammerhook ausgestattet.
Betrieb
Geschwindigkeitsregelung: Die Drehzahl wird über den Druck auf den variablen Geschwindigkeitsschalter gesteuert.
Rückwärtslauf: Der Hebel für den Rückwärtslauf ermöglicht das Lösen von Bohrern oder das Eindrehen von Schrauben.
Rutschkupplung: Bei Überlastung oder Blockieren des Bohrers löst die interne Rutschkupplung aus, um den Anwender vor Drehmomentreaktionen zu schützen.
Zubehörwechsel
Installation: Reinigen Sie den Schaft des Zubehörs und fetten Sie ihn leicht ein. Führen Sie das Zubehör in den Werkzeughalter ein, bis es einrastet. Ziehen Sie am Zubehör, um den festen Sitz zu prüfen.
Entfernung: Ziehen Sie die Verriegelungshülse nach hinten und entnehmen Sie das Zubehör. Vorsicht: Zubehör kann nach Gebrauch heiß sein.
Wartung
Reinigung: Halten Sie Lüftungsöffnungen frei von Fremdkörpern. Verwenden Sie keine spitzen Gegenstände zur Reinigung.
Schmierung und Kohlebürsten: Es wird empfohlen, die Kohlebürsten alle zwei bis sechs Monate zu überprüfen. Lassen Sie Wartungsarbeiten nur von autorisierten Bosch-Servicezentren durchführen.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Werkzeug bleibt stehen
Überlastung oder verklemmter Bohrer. Überprüfen Sie den Druck und die Rutschkupplung.
Bohrer klemmt
Nicht mit einem Hammer auf den Bohrer schlagen. Werkzeug ausschalten und Ursache beheben.
Vor der Verwendung
- Sicherstellen, dass der Schalter auf 'Aus' steht, bevor das Gerät eingesteckt wird.
- Zusatzhandgriff fest montieren.
- SDS-plus Zubehör auf Sauberkeit prüfen und leicht einfetten.
- Sicherstellen, dass der Bohrer fest im Werkzeughalter eingerastet ist.
Technische Daten in der Praxis
- Rutschkupplung
- Schützt den Anwender bei Blockieren des Bohrers durch automatisches Auskuppeln.
Abbildungen und Diagramme

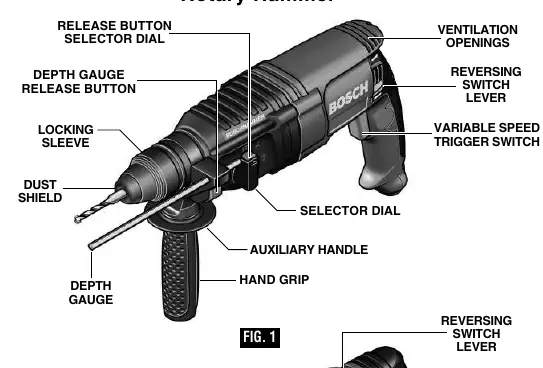

- Fig. 1: Übersicht der Bedienelemente (Wahlschalter, Tiefenanschlag, Zusatzhandgriff).
- Fig. 4: Wahlschalter-Einstellungen für Bohren, Hammerbohren, Vario-Lock und Meißeln.
Modellkompatibilität
- Nur für SDS-plus Zubehör geeignet.
- 11255VSR verfügt zusätzlich über einen Hammerhook (Aufhängehaken).
