Ersatzteilliste für Sealey GDM92B & GDM140F Tischbohrmaschine
Detaillierte Ersatzteilübersicht und Explosionszeichnung für die Sealey GDM92B und GDM140F Tischbohrmaschine. Finden Sie alle Bauteile, Schrauben und Komponenten für Wartung und Reparatur.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als offizielle Ersatzteilliste für die Sealey GDM92B und GDM140F Tischbohrmaschinen. Es enthält eine detaillierte Explosionszeichnung sowie eine vollständige Auflistung aller Komponenten, die für Wartungs- und Reparaturarbeiten benötigt werden. Bitte beachten Sie, dass Ersatzteile von einer fachkundigen Person eingebaut werden müssen. Für das Produkt gilt eine Garantie von 12 Monaten ab Kaufdatum.
Explosionszeichnung und Bauteile

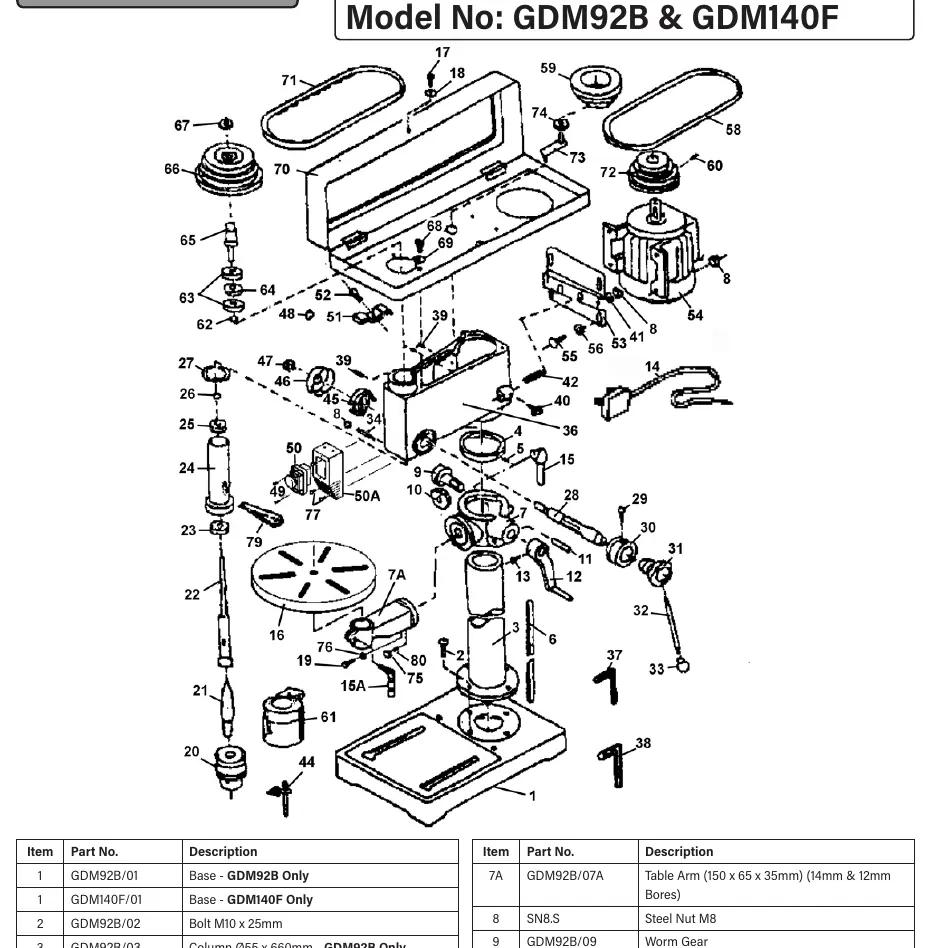

Die Explosionszeichnung auf der ersten Seite zeigt die Anordnung der Bauteile von der Basis bis zum Bohrkopf. Jedes Teil ist mit einer Nummer versehen, die direkt mit der Tabelle korrespondiert. In der Tabelle finden Sie die entsprechende Teilenummer (Part No.) und die Beschreibung des Bauteils.
Hinweis zu modellspezifischen Teilen: Einige Komponenten unterscheiden sich je nach Modell (GDM92B oder GDM140F), insbesondere bei der Basis und der Säule. Achten Sie bei der Bestellung von Ersatzteilen genau auf die Modellbezeichnung.
Wartung und Sicherheit
Das Dokument weist darauf hin, dass Sealey das Recht vorbehält, Spezifikationen und Bauteile ohne vorherige Ankündigung zu ändern. Es wird keine Haftung für unsachgemäßen Gebrauch übernommen. Bei Fragen zu alternativen Versionen des Produkts wenden Sie sich bitte an den Hersteller unter den angegebenen Kontaktdaten: Telefon 01284 757500, E-Mail [email protected] oder über die Website www.sealey.co.uk.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Sealey
Praktische Hilfe
Typische Probleme
Identifikation des richtigen Ersatzteils
Verwenden Sie die Explosionszeichnung, um die Position des defekten Teils zu lokalisieren, und gleichen Sie die Nummer mit der Tabelle ab, um die korrekte Teilenummer zu erhalten.
Modellspezifische Unterschiede
Stellen Sie sicher, dass Sie das richtige Modell (GDM92B oder GDM140F) prüfen, da Basis und Säule für beide Modelle unterschiedliche Teilenummern haben.
Einbau von Ersatzteilen
Ersatzteile müssen zwingend von einer fachkundigen Person eingebaut werden, um die Garantieansprüche nicht zu gefährden.
Vor der Verwendung
- Identifizieren Sie Ihr genaues Modell (GDM92B oder GDM140F).
- Prüfen Sie die Explosionszeichnung auf Seite 1, um die Baugruppe zu verstehen.
- Notieren Sie die 'Part No.' aus der Tabelle für die Bestellung.
- Stellen Sie sicher, dass die Reparatur von einer qualifizierten Person durchgeführt wird.
Abbildungen und Diagramme
- Die Zeichnung zeigt die gesamte Baugruppe der Tischbohrmaschine.
- Die Nummern in der Zeichnung (1-80) verweisen direkt auf die 'Item'-Spalte in der Teileliste.
Modellkompatibilität
- Einige Teile wie Basis (Item 1) und Säule (Item 3) sind nicht zwischen GDM92B und GDM140F austauschbar.
