Bedienungsanleitung für Akku-Bohrschrauber Festool CXS 12 / TXS 12

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung der Akku-Bohrschrauber Festool CXS 12 und TXS 12. Vor der ersten Inbetriebnahme sollte die Bohrspindel mit etwas Mehrzweckfett bestrichen werden. Achten Sie stets auf saubere Anschlusskontakte am Gerät, Ladegerät und Akkupack, um Überhitzung zu vermeiden.

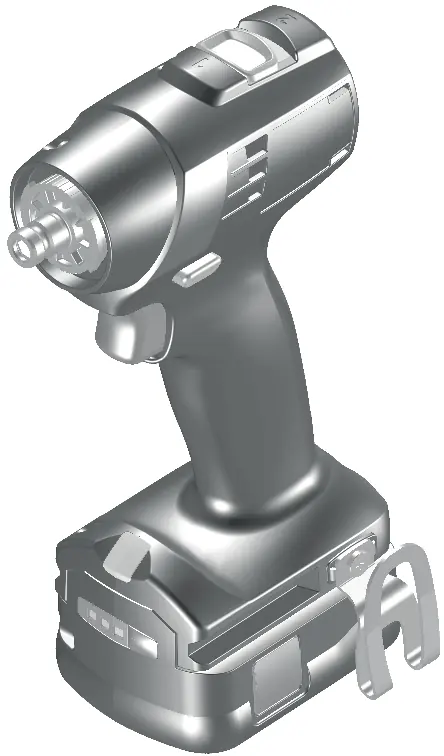

Geräteelemente

Die Geräte verfügen über folgende Bedienelemente:

• [1-1] Tasten zum Lösen des Akkupacks
• [1-5] Ein-/Ausschalter
• [1-6] Gang-Schalter
• [1-7] Schalter für Rechts-/Links-Lauf und Transportverriegelung
• [1-9] Einstellrad für Drehmoment, Bohren und Beleuchtung
• [1-10] Gürtelclip
• [1-11] Bit-Depot

Inbetriebnahme

Der Akkupack wird durch Einschieben bis zum Einrasten montiert. Der Gürtelclip kann wahlweise rechts oder links am Gerät mittels Schraube befestigt werden. Das Gerät wird über den Ein-/Ausschalter gestartet, wobei die Drehzahl stufenlos über den Druck auf den Schalter steuerbar ist.

Einstellungen

Die Drehrichtung wird über den Schalter [1-7] gewählt (links = Rechtslauf, rechts = Linkslauf). Der Gangwechsel erfolgt über den Schalter [1-6] bei ausgeschaltetem Gerät. Das Drehmoment wird am Einstellrad [1-9] konfiguriert. Die Beleuchtung kann ebenfalls am Einstellrad konfiguriert werden (Dauer Ein, Dauer Aus oder Automatik).

Werkzeugaufnahme und Vorsatzgeräte

Das Gerät unterstützt das CENTROTEC-Werkzeugfutter für schnellen Wechsel. Alternativ kann ein Bohrfutter für Bits und Bohrer bis 10 mm Schaftdurchmesser verwendet werden. Ein Winkelvorsatz ist für Arbeiten im rechten Winkel erhältlich.

Arbeiten mit dem Elektrowerkzeug

Achten Sie darauf, das Werkzeug nur im ausgeschalteten Zustand auf die Schraube aufzusetzen. Sichern Sie das Werkstück gegen Verrutschen. Das Bit-Depot ist magnetisch und sollte regelmäßig von Metallspänen gereinigt werden.

Warnsignale

Das Gerät gibt akustische Signale aus:

• Piept einmal: Akkupack leer/inkompatibel oder Gerät überlastet/überhitzt.
• Piept zweimal: Eingestelltes Drehmoment erreicht.
• Piept fortlaufend: Gerät defekt.

Wartung und Pflege

Halten Sie die Kühlluftöffnungen stets frei. Reinigen Sie das Gerät nicht mit Druckluft. Reparaturen dürfen nur durch den Hersteller oder autorisierte Servicewerkstätten durchgeführt werden.

Umwelt

Elektrogeräte und Akkus dürfen nicht in den Hausmüll geworfen werden. Führen Sie diese einer umweltgerechten Wiederverwertung zu.
