Ersatzteilliste für Bosch 11255VSR Bohrhammer

Detaillierte Ersatzteilliste und Explosionszeichnungen für den Bosch 11255VSR Bohrhammer. Identifizieren Sie Bauteile und finden Sie die passenden Ersatzteilnummern für Reparaturen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

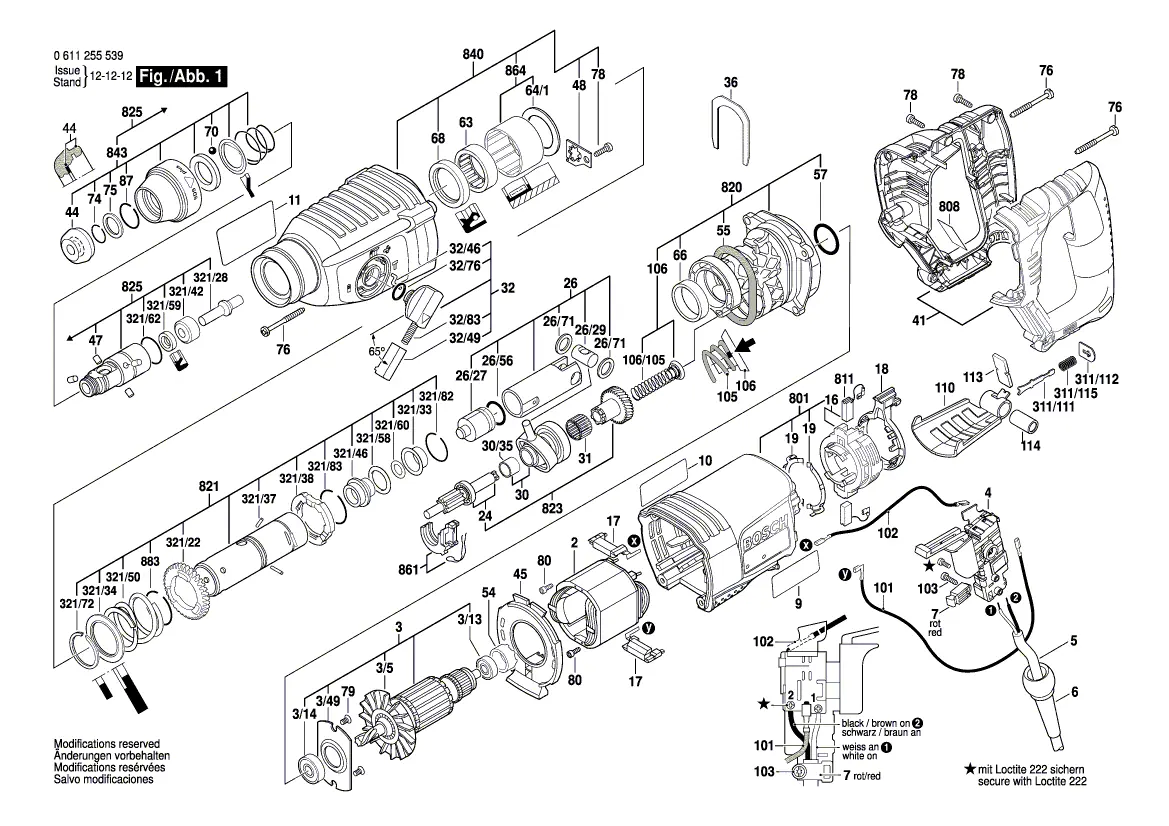

Explosionszeichnung des Bosch 11255VSR Bohrhammers (Fig. 1)

Seite 1

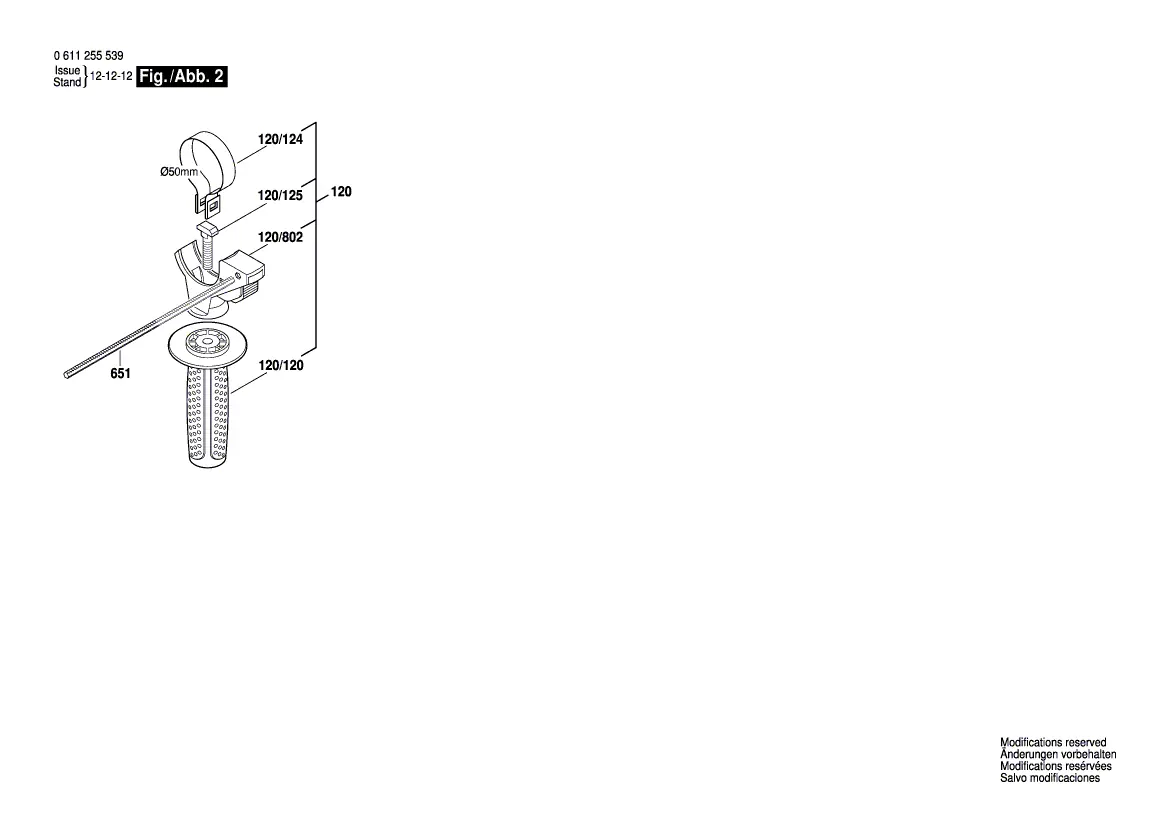

Explosionszeichnung des Zusatzhandgriffs und Tiefenanschlags (Fig. 2)

Seite 2

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die offizielle Ersatzteilliste und Explosionszeichnungen für den Bosch 11255VSR Bohrhammer. Es dient der Identifizierung von Bauteilen für Wartungs- und Reparaturarbeiten. Bitte beachten Sie, dass dieses Dokument keine Bedienungsanleitung ist, sondern ausschließlich der Teileidentifikation dient.

Explosionszeichnungen

Die Explosionszeichnungen helfen bei der Zuordnung der Bauteile zum Gerät:

Fig. 1: Zeigt die Hauptkomponenten des Bohrhammers, einschließlich Motor, Getriebe und Gehäuseteile.
Fig. 2: Zeigt die Montagekomponenten für den Zusatzhandgriff und den Tiefenanschlag.

Ersatzteilliste

Die beigefügte Tabelle listet alle verfügbaren Ersatzteile auf. Jedes Teil ist mit einer Positionsnummer (Pos.), einer spezifischen Ersatzteilnummer und einer Beschreibung versehen. Verwenden Sie diese Informationen, um die korrekten Komponenten für Ihr Gerät zu identifizieren.

Wartungshinweise

Bei der Montage bestimmter Komponenten ist Vorsicht geboten. Beachten Sie insbesondere den Hinweis in der Explosionszeichnung zur Sicherung von Schraubverbindungen mit Loctite 222, um eine dauerhafte Verbindung zu gewährleisten.

Herstellerinformationen

Robert Bosch GmbH

Markenprofil

Herstellerwebsite https://www.bosch.de Support https://www.bosch.de

Praktische Hilfe

Typische Probleme

Identifizierung eines Bauteils

Vergleichen Sie das Bauteil mit der Explosionszeichnung (Fig. 1 lub Fig. 2) und suchen Sie die entsprechende Positionsnummer in der Tabelle.

Ersatzteilbestellung

Verwenden Sie die in der Tabelle aufgeführte Ersatzteilnummer, um das korrekte Teil bei einem autorisierten Bosch-Händler zu bestellen.

Vor der Verwendung

Trennen Sie das Gerät vor jeder Wartung oder Reparatur vom Stromnetz.
Stellen Sie sicher, dass Sie über das richtige Werkzeug für die Demontage verfügen.
Verwenden Sie für die Sicherung von Schrauben ggf. Loctite 222, wie in der Zeichnung angegeben.
