Bedienungsanleitung für Dexter 110RH2-40.5 Bohrhammer
Schnellstartanleitung und Bedienungshandbuch für den Dexter 110RH2-40.5 Bohrhammer. Erfahren Sie, wie Sie das Gerät montieren, Werkzeuge wechseln, die Geschwindigkeit einstellen und sicher arbeiten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die grundlegenden Anweisungen für die Montage, Inbetriebnahme und Bedienung des Dexter 110RH2-40.5 Bohrhammers. Es ist wichtig, vor der ersten Verwendung die Sicherheitsausrüstung zu prüfen und die korrekte Montage des Zusatzhandgriffs sowie des Tiefenanschlags sicherzustellen.
Lieferumfang

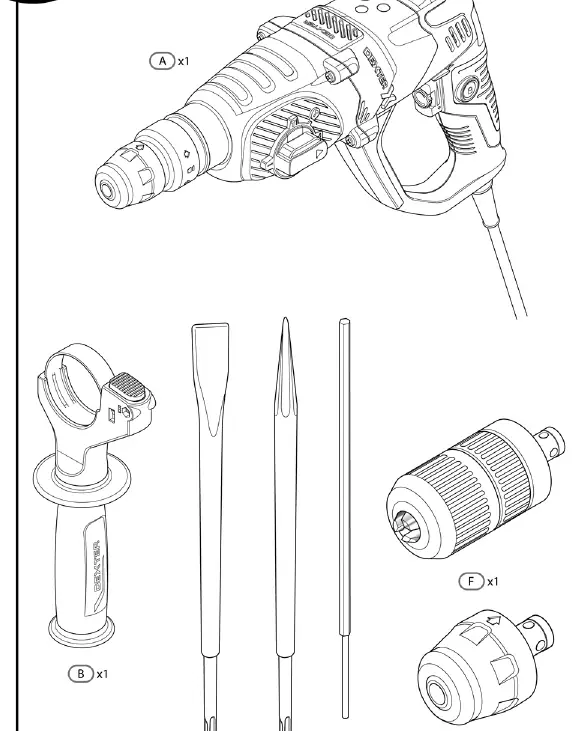

Der Lieferumfang umfasst:
- Bohrhammer (A)
- Zusatzhandgriff (B)
- Meißel und Bohrer (C, D, E)
- Wechselbares Bohrfutter (F, G)
Montage und Vorbereitung
Die Montage des Geräts erfordert keine speziellen Werkzeuge:

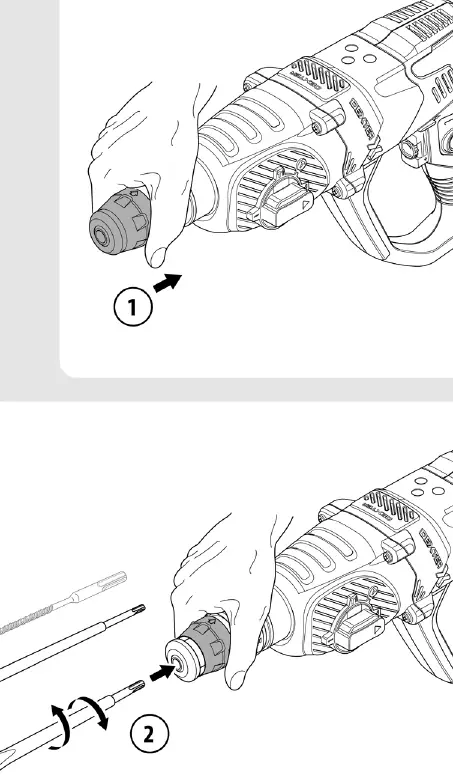

- Werkzeugwechsel: Ziehen Sie den Verriegelungsring am Bohrfutter zurück, um Bohrer oder Meißel einzusetzen oder zu entnehmen.

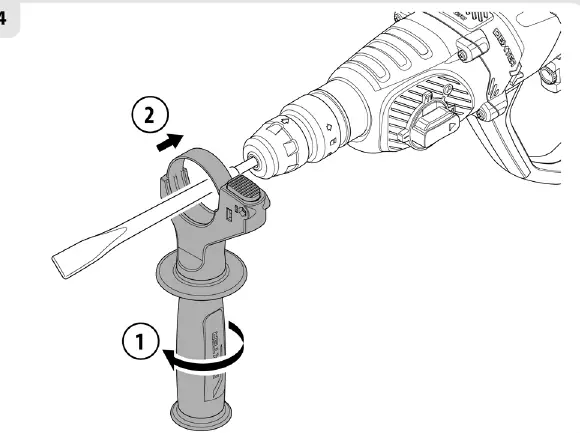

- Zusatzhandgriff: Der Handgriff kann durch Drehen des unteren Teils gelockert, in die gewünschte Position gebracht und durch Festdrehen fixiert werden.
- Tiefenanschlag: Drücken Sie den Entriegelungsknopf am Zusatzhandgriff, um den Tiefenanschlag einzuschieben oder anzupassen.
- Bohrfutterwechsel: Das Bohrfutter kann durch Zurückziehen des Verriegelungsrings am Gerät abgenommen und durch das alternative Futter ersetzt werden, bis es hörbar einrastet.
Bedienung und Einstellungen
Der Bohrhammer verfügt über verschiedene Betriebsmodi und Einstellmöglichkeiten:

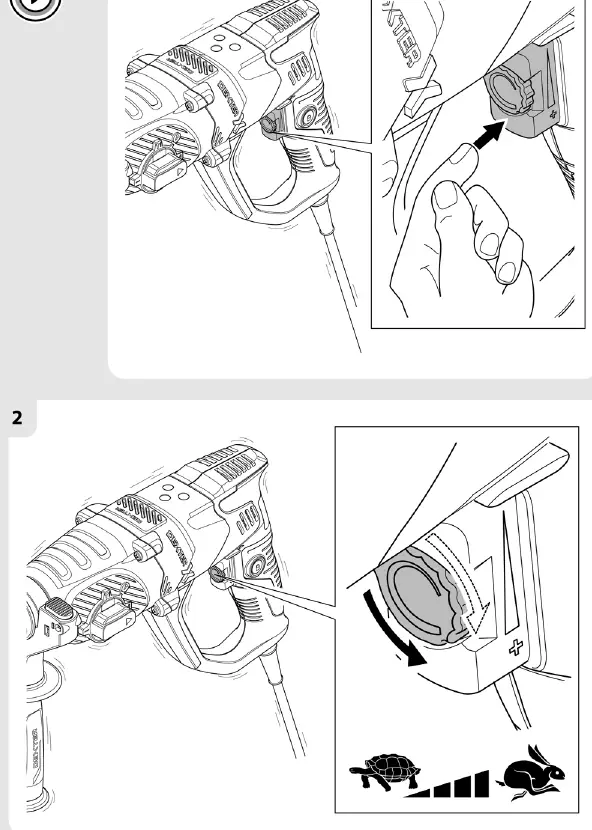

- Geschwindigkeitsregelung: Die Drehzahl kann über das Einstellrad am Schalter reguliert werden (Symbol Schildkröte für langsam, Hase für schnell).

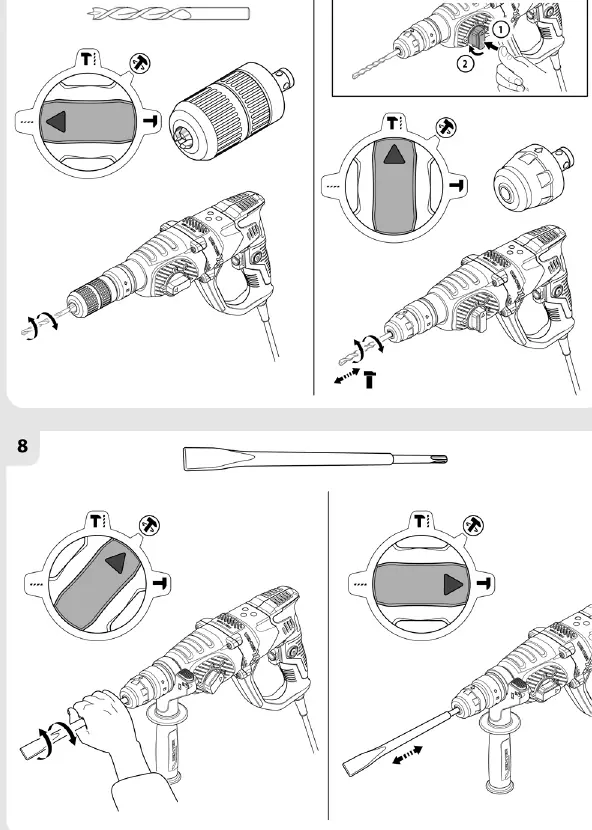

- Betriebsmodi: Der Wahlschalter an der Seite ermöglicht den Wechsel zwischen Bohren, Schlagbohren und Meißeln. Achten Sie darauf, den Schalter korrekt in der markierten Position einzurasten.
- Dauerbetrieb: Der Schalter kann mit der Feststelltaste für längere Arbeiten arretiert werden.
Sicherheit und Wartung
Beachten Sie bei der Arbeit stets folgende Punkte:
- Tragen Sie immer eine Schutzbrille, Staubmaske und Handschuhe.
- Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie Zubehör wechseln oder Wartungsarbeiten durchführen.
- Verwenden Sie das Gerät nur für die vorgesehenen Materialien (Holz, Metall, Mauerwerk).
- Das Gerät ist recycelbar; führen Sie es am Ende seiner Lebensdauer einer entsprechenden Sammelstelle zu.
Praktische Hilfe
Typische Probleme
Werkzeug lässt sich nicht einsetzen
Prüfen Sie, ob der Verriegelungsring am Bohrfutter vollständig zurückgezogen ist und ob der gewählte Betriebsmodus das Einsetzen zulässt.
Bohrer oder Meißel wackelt
Stellen Sie sicher, dass das Werkzeug korrekt in der SDS-Aufnahme eingerastet ist und der Verriegelungsring fest sitzt.
Vor der Verwendung
- Schutzausrüstung (Brille, Maske, Handschuhe) anlegen.
- Netzkabel und Stecker auf Beschädigungen prüfen.
- Korrekten Sitz des Zusatzhandgriffs kontrollieren.
- Prüfen, ob der richtige Betriebsmodus (Bohren/Schlagbohren/Meißeln) eingestellt ist.
- Sicherstellen, dass das Werkzeug fest im Bohrfutter sitzt.
Abbildungen und Diagramme
- Modus-Wahlschalter: Zeigt die Symbole für Bohren, Schlagbohren und Meißeln.
- Tiefenanschlag: Dient zur Begrenzung der Bohrtiefe bei Serienbohrungen.
- Geschwindigkeitsregler: Einstellrad zur Anpassung der Drehzahl an das Material.
Modellkompatibilität
- Das Gerät ist für den Einsatz mit SDS-kompatiblen Werkzeugen ausgelegt.
- Verwenden Sie nur die mitgelieferten oder kompatible Bohrfutter.
