Bedienungsanleitung für Tripp Lite SmartRack Vertical Standoff Security Cages
Schnellstartanleitung und Installationshandbuch für Tripp Lite SmartRack Vertical Standoff Security Cages (SR1UCAGE, SR2UCAGE, SR3UCAGE). Erfahren Sie, wie Sie die Sicherheitskäfige an Ihrem Rack montieren.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die SmartRack Vertical Standoff Security Cages schützen Rack-Equipment vor unbefugtem Zugriff. Die Installation erfolgt durch die Montage des Scharnierkäfigs auf der rechten Seite und des Verriegelungsbügels auf der linken Seite des Racks unter Verwendung der mitgelieferten Sicherheitsschrauben. S. 2, 3
Wichtigste Schritte
- Installation der Sicherheitskäfige S. 3, 7, 11, 15
Probleme und Lösungen
Käfig schließt nicht reibungslos
Justieren Sie die Position der Scharnier- und Verriegelungsseite vor dem endgültigen Festziehen der Schrauben.
S. 3, 7, 11, 15Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kompatibilität | EIA-konforme 2- oder 4-Pfosten-Offenrahmen-Racks | Geeignete Rack-Typen für die Montage | S. 2, 6, 10, 14 |
Wo es im PDF steht
- Lieferumfang S. 2
- Installationsanleitung S. 3
- Garantie S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation und Verwendung der SmartRack Vertical Standoff Security Cages. Die Sicherheitskäfige dienen dem Schutz von Rack-Equipment vor unbefugtem Zugriff. Sie sind für die Montage an EIA-konformen 2- oder 4-Pfosten-Offenrahmen-Racks konzipiert. Stellen Sie vor der Montage sicher, dass die Hardware und die gewählten Verfahren für Ihre spezifische Anwendung geeignet sind.
Lieferumfang
Das Paket enthält:
- Sicherheitskäfig (1U, 2U oder 3U, je nach Modell)
- Verriegelungsbügel
- M6-Sicherheitsschrauben
- Sicherungsringe
- Käfigmuttern
- Sicherheitsbit
- Schlüssel
Installation
Die Installation erfordert die Verwendung des mitgelieferten Sicherheitsbits. Gehen Sie wie folgt vor:

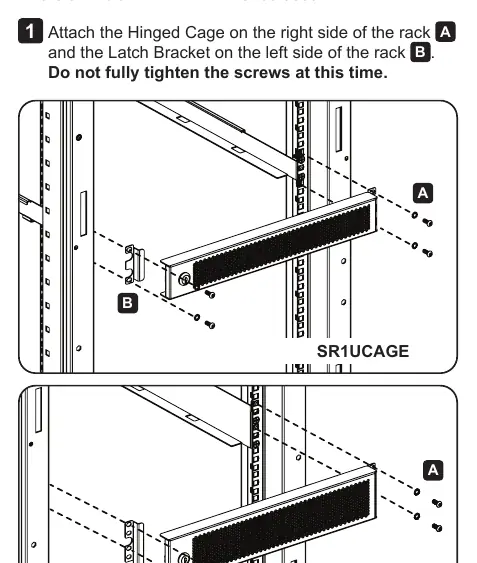

- Vorbereitung: Befestigen Sie den Scharnierkäfig an der rechten Seite des Racks (A) und den Verriegelungsbügel an der linken Seite des Racks (B). Ziehen Sie die Schrauben zu diesem Zeitpunkt noch nicht vollständig fest.

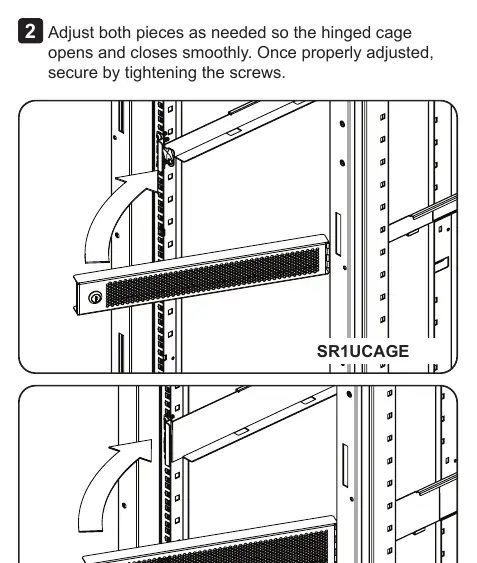

- Justierung: Passen Sie beide Teile so an, dass der Scharnierkäfig reibungslos öffnet und schließt.
- Fixierung: Sobald die Ausrichtung korrekt ist, ziehen Sie die Schrauben vollständig fest, um die Teile zu sichern.
Sicherheitshinweise
Bewahren Sie diese Anweisungen auf. Die Nichtbeachtung der Warnhinweise kann die Garantie beeinträchtigen. Der Benutzer ist dafür verantwortlich, vor der Verwendung zu prüfen, ob das Gerät für den beabsichtigten Einsatz geeignet und sicher ist.
Garantie
Das Produkt verfügt über eine 5-jährige eingeschränkte Garantie, die Material- und Verarbeitungsfehler abdeckt, sofern das Produkt gemäß den Anweisungen verwendet wurde. Die Garantie deckt keinen normalen Verschleiß oder Schäden durch Unfälle, Missbrauch oder Vernachlässigung ab.
Praktische Hilfe
Typische Probleme
Der Käfig lässt sich nicht reibungslos öffnen oder schließen.
Justieren Sie die Position des Scharnierkäfigs und des Verriegelungsbügels erneut, bevor Sie die Schrauben vollständig festziehen.
Hardware passt nicht zum Rack.
Stellen Sie sicher, dass Ihr Rack EIA-konform ist. Wenn die Hardware nicht geeignet ist, wenden Sie sich an den Hersteller Ihres Racks.
Vor der Verwendung
- Prüfen Sie, ob Ihr Rack ein EIA-konformer 2- oder 4-Pfosten-Offenrahmen ist.
- Stellen Sie sicher, dass das mitgelieferte Sicherheitsbit für die M6-Sicherheitsschrauben vorhanden ist.
- Überprüfen Sie, ob alle Teile (Käfig, Verriegelungsbügel, Schrauben) vollständig sind.
- Bestimmen Sie die Eignung der Hardware für Ihre spezifische Anwendung vor der Montage.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Installation erfordert die Montage des Scharnierkäfigs auf der rechten Seite und des Verriegelungsbügels auf der linken Seite des Racks.
- Verwenden Sie das Sicherheitsbit, um die Sicherheitsschrauben zu installieren.
Modellkompatibilität
- Geeignet für EIA-konforme 2- oder 4-Pfosten-Offenrahmen-Racks.
- Nicht für alle Montageanwendungen geeignet; Eignung muss vor Ort geprüft werden.
