Industrieller 10G SFP+ Medienkonverter TRENDnet TI-F711SFP
Schnellstartanleitung und technisches Handbuch für den industriellen 10G SFP+ Medienkonverter TRENDnet TI-F711SFP. Erfahren Sie mehr über Installation, DIP-Schalter-Einstellungen, Stromversorgung und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Spezifikationen und Installationshinweise für den industriellen 10G SFP+ Medienkonverter TI-F711SFP. Das Gerät ist für den Einsatz in rauen Umgebungen konzipiert, verfügt über ein IP50-zertifiziertes Metallgehäuse und unterstützt redundante Stromversorgungseingänge sowie ein Alarmrelais bei Stromausfall.
Produktbeschreibung
Der TI-F711SFP konvertiert 10G Ethernet in 10G SFP+ Signale. Er ist für extreme Temperaturen von -40°C bis 75°C ausgelegt und bietet Schutz gegen Vibrationen und Stöße. Das Gerät verfügt über einen 10G Ethernet-Port und einen 10G SFP+ Port, der sowohl Multi- als auch Single-Mode-Glasfasermodule unterstützt.
Installation und Montage
Der Medienkonverter ist für die Montage auf einer DIN-Schiene oder an der Wand vorgesehen. Das erforderliche Montagematerial ist im Lieferumfang enthalten. Achten Sie bei der Installation auf eine ausreichende Belüftung und stellen Sie sicher, dass das Gerät geerdet ist, um Schutz vor externen elektrischen Überspannungen zu gewährleisten.
Stromversorgung und Anschlüsse
Das Gerät unterstützt redundante Stromversorgungseingänge (9-60V DC). Der Anschluss erfolgt über den 3-Pin-Klemmblock an der Oberseite des Geräts. Ein Alarmrelais kann konfiguriert werden, um bei einem Stromausfall ein Signal auszugeben. Bitte beachten Sie, dass das Netzteil separat erhältlich ist (empfohlene Modelle: TI-M6024 oder 48VDC3000).
DIP-Schalter-Konfiguration
An der Vorderseite befinden sich DIP-Schalter zur Konfiguration wichtiger Funktionen:
- Schalter 1 (LFPT): Aktiviert oder deaktiviert Link Fault Pass Through (Standard: ON). Diese Funktion leitet Verbindungsfehler zwischen den Ports weiter.
- Schalter 2 (EEE): Aktiviert oder deaktiviert Energy Efficient Ethernet (IEEE 802.3az) (Standard: OFF).
Technische Daten
- Schnittstellen: 1x 10G Ethernet-Port, 1x 10G SFP+ Port.
- Betriebstemperatur: -40°C bis 75°C.
- Gehäuse: IP50-zertifiziertes Metallgehäuse.
- Überspannungsschutz: 6kV RJ45 Ethernet-Schutz.
- Abmessungen: 120 x 98 x 30 mm.
- Gewicht: 334 g.
Praktische Hilfe
Typische Probleme
Keine Stromversorgung
Überprüfen Sie die redundanten 9-60V DC Eingänge und die Verkabelung am 3-Pin-Klemmblock.
Link-Fehler wird nicht erkannt
Stellen Sie sicher, dass der DIP-Schalter 1 (LFPT) auf ON steht.
Gerät überhitzt oder fällt aus
Stellen Sie sicher, dass die Umgebungstemperatur innerhalb des Bereichs von -40°C bis 75°C liegt.
Vor der Verwendung
- Stellen Sie sicher, dass eine geeignete 9-60V DC Stromquelle vorhanden ist.
- Prüfen Sie, ob das verwendete SFP-Modul (Multi oder Single Mode) kompatibel ist.
- Stellen Sie sicher, dass die DIN-Schiene oder Wandmontagefläche stabil ist.
- Überprüfen Sie die Verkabelung des Alarmrelais, falls eine Überwachung erforderlich ist.
Technische Daten in der Praxis
- Redundante Stromversorgung
- Zwei Eingänge (V1/V2) für ausfallsicheren Betrieb.
Abbildungen und Diagramme

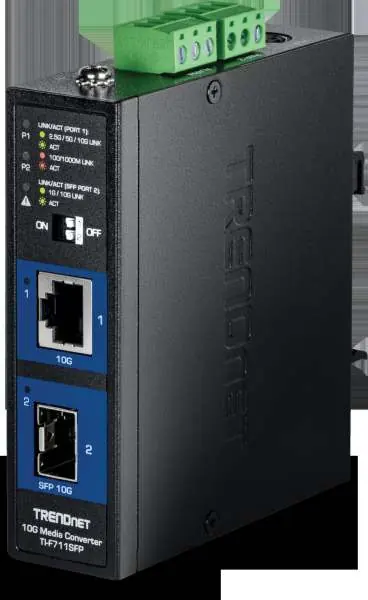

- Die Vorderseite zeigt den 10G Ethernet-Port, den 10G SFP+ Port, die DIP-Schalter und LED-Statusanzeigen.

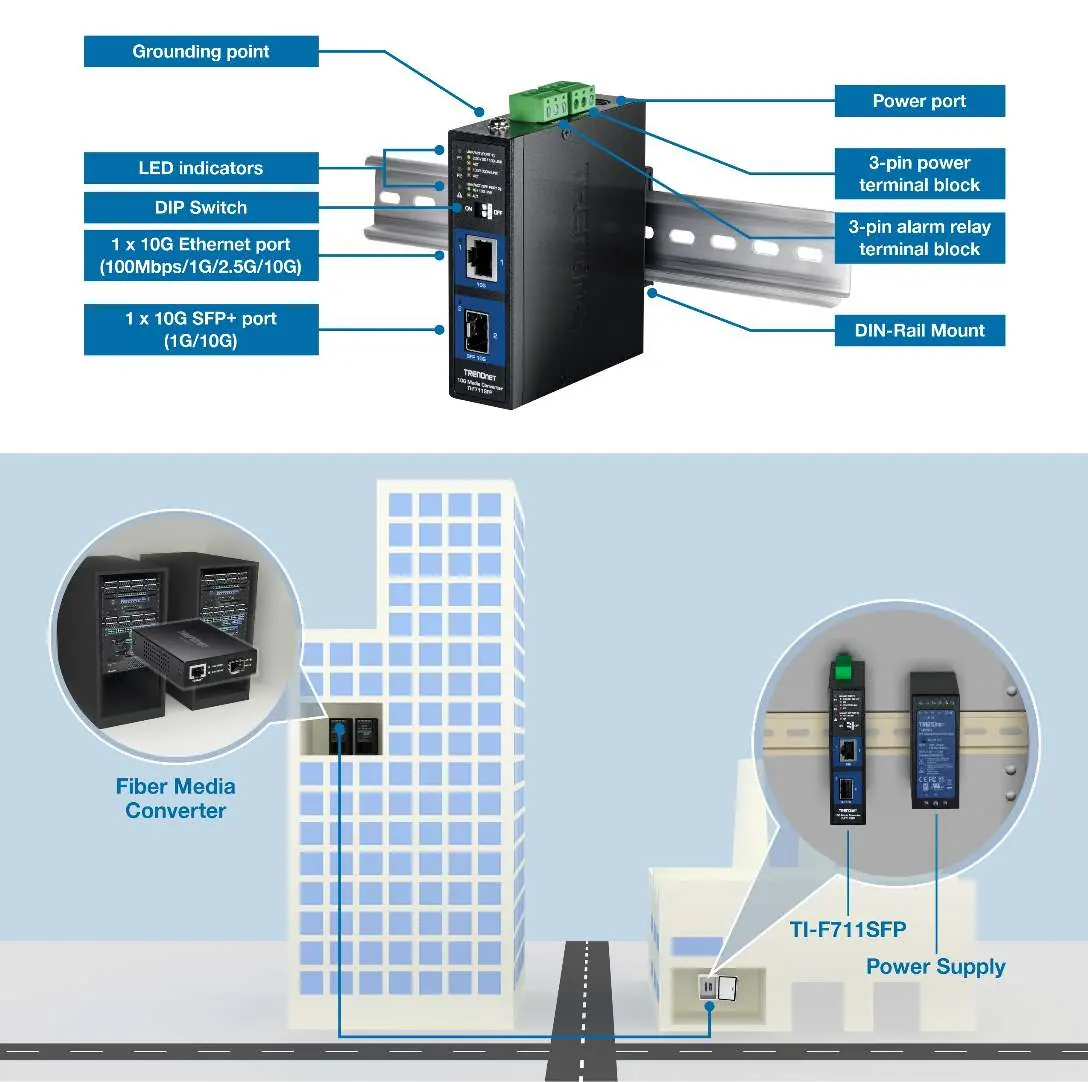

- Die Oberseite enthält den 3-Pin-Stromanschluss und den 3-Pin-Alarmrelais-Anschluss.
Modellkompatibilität
- Unterstützt 10G Ethernet und 10G SFP+.
- Stromversorgung separat erhältlich (Modelle TI-M6024, 48VDC3000).
