Bedienungsanleitung für Milleteknik PoE Switch 8p managed 1HE
Vollständige Bedienungsanleitung für den Milleteknik PoE Switch 8p managed 1HE. Erfahren Sie alles über die Montage im 19-Zoll-Rack, den Zugriff auf die Weboberfläche, Netzwerkkonfiguration, VLAN-Einstellungen, PoE-Management und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Zugriff auf die Konfiguration erfolgt über einen Webbrowser unter der IP-Adresse 192.168.2.1. Die Standard-Anmeldedaten lauten Benutzername 'admin' und Passwort 'admin'. S. 4, 6
Wichtigste Schritte
- Werksreset durchführen S. 24
- Software-Update hochladen S. 25
Erste Inbetriebnahme
- Montage im 19-Zoll-Rack S. 2
- Anschluss der Stromversorgung S. 3
Probleme und Lösungen
Passwort vergessen
Werksreset über die Weboberfläche durchführen.
S. 23, 24Wartung und Reset
- Werksreset S. 24
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Eingangsspannung | 27,3V DC (24V) | Betriebsspannung | S. 28 |
| Max. Leistung pro Port | 30,8W | PoE-Leistungsabgabe | S. 28 |
Wo es im PDF steht
- Komponentenübersicht S. 1
- Software-Zugriff S. 3, 4, 5, 6
- Konfiguration S. 7, 8, 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation, Konfiguration und Wartung des Milleteknik PoE Switch 8p managed 1HE. Das Gerät ist für die Montage in 19-Zoll-Racks konzipiert und bietet umfangreiche Management-Funktionen über eine webbasierte Schnittstelle.
Produktübersicht
Der Switch verfügt über 8 PoE-fähige RJ-45-Ports, 2 zusätzliche LAN-Ports für Datenübertragung sowie einen SFP-Port. Die Frontseite bietet Status-LEDs für PoE-Verbindungen und Datenübertragung. Auf der Rückseite befinden sich die Anschlüsse für die 24V-Stromversorgung und Lastsicherungen.
Montage im 19-Zoll-Rack
Das Gerät ist 1 Höheneinheit (44 mm) hoch. Die Montage erfolgt mit zwei Schrauben pro Seite im 19-Zoll-Rack. Wichtig: Lassen Sie für eine optimale Belüftung mindestens 100 mm Platz über und unter dem Gerät.
Anschluss und Inbetriebnahme
Die Reihenfolge der Inbetriebnahme ist wie folgt: Schließen Sie zuerst die Last an, danach die 24V-Stromversorgung. Die Stromversorgung erfolgt über die rückseitige steckbare Klemme.
Zugriff auf die Software
Die Konfiguration erfolgt über einen Webbrowser (z. B. Chrome, Edge, Firefox). Die Standard-IP-Adresse des Switches ist 192.168.2.1. Die Standard-Anmeldedaten lauten Benutzername admin und Passwort admin. Stellen Sie sicher, dass die IP-Adresse Ihres Computers manuell auf das gleiche Netzwerksegment eingestellt ist, um auf die Weboberfläche zugreifen zu können.
Konfiguration und Einstellungen
Über das Web-Interface können verschiedene Parameter angepasst werden:
- System: Netzwerkeinstellungen, DHCP, Passwortänderung.

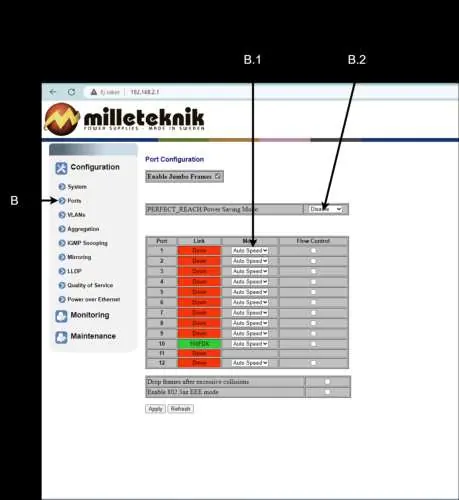

- Ports: Port-Geschwindigkeit und Flow-Control.
- VLAN: Konfiguration von virtuellen LANs.
- Aggregation: Lastverteilung zwischen Ports.
- PoE: Aktivierung/Deaktivierung der PoE-Funktion pro Port.
- QoS: Priorisierung von Netzwerkverkehr.
Wartung und Fehlerbehebung
Das Gerät unterstützt Funktionen wie Warm-Restart und Werksreset. Achtung: Ein Werksreset löscht alle Einstellungen, einschließlich der IP-Konfiguration. Sichern Sie daher vorab Ihre Konfigurationsdatei. Software-Updates sollten nur mit von Milleteknik bereitgestellten Dateien durchgeführt werden.
Technische Daten
Das Gerät ist für den Innenbereich (Umgebungsklasse 1) bei einer Umgebungstemperatur von +5°C bis +40°C ausgelegt. Die Eingangsspannung beträgt 27,3V DC (24V). Die maximale Leistung pro PoE-Port liegt bei 30,8W.
Praktische Hilfe
Typische Probleme
Kein Zugriff auf die Weboberfläche
Stellen Sie sicher, dass die IP-Adresse Ihres Computers manuell auf das gleiche Netzwerksegment wie 192.168.2.1 eingestellt ist.
Passwort vergessen
Ein Werksreset über die Weboberfläche ist erforderlich. Beachten Sie, dass dabei alle Einstellungen verloren gehen.
Gerät startet nicht oder PoE-Funktion fehlt
Prüfen Sie die 24V-Stromversorgung an der Rückseite und die Sicherungen für die Lastausgänge.
Vor der Verwendung
- Prüfen Sie die 24V-Stromversorgung.
- Stellen Sie sicher, dass 100 mm Platz über und unter dem Gerät für die Belüftung vorhanden sind.
- Verbinden Sie das Gerät per RJ-45-Kabel mit dem Netzwerk.
- Stellen Sie eine statische IP-Adresse auf Ihrem PC ein, um den Switch zu konfigurieren.
Technische Daten in der Praxis
- PoE-Leistung
- Maximal 30,8W pro Port.
- Eingangsspannung
- 27,3V DC (24V).
Abbildungen und Diagramme
- Die Frontansicht zeigt die 8 PoE-Ports, 2 LAN-Ports und den SFP-Port.
- Die Rückansicht zeigt den 24V-Stromanschluss und die Sicherungen für die Lastausgänge.
Modellkompatibilität
- Kompatibel mit allen Milleteknik-Batteriepuffern, die 24V DC liefern.
