Bedienungsanleitung für Traxxas TQi Sport Funksystem

Detaillierte Bedienungsanleitung für das Traxxas TQi Sport Funksystem. Erfahren Sie alles über Installation, Batteriewechsel, Binding, TSM-Einstellungen, Kanalumkehr und Fehlerbehebung anhand der LED-Codes.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Um das Traxxas TQi Sport System zu binden, halten Sie den SET-Button am Sender beim Einschalten gedrückt, bis die LED rot blinkt. Halten Sie dann den LINK-Button am Empfänger gedrückt und schalten Sie den Geschwindigkeitsregler ein. Sobald beide LEDs dauerhaft grün leuchten, ist die Verbindung hergestellt. S. 7

Wichtigste Schritte

TSM aktivieren/deaktivieren S. 8
Kanalumkehr (Servo-Richtung) S. 8, 9

Erste Inbetriebnahme

Batterien einlegen und Sender einschalten. S. 4

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Sender-LED blinkt schnell rot

Verbindungsfehler. Sender und Empfänger sind nicht mehr gekoppelt. System aus- und wieder einschalten.

S. 9

Fehlercodes

Code	Bedeutung	Maßnahme	Seiten
Sender-LED blinkt mittelschnell rot	Niedriger Batteriestand	Batterien ersetzen	S. 9

Technische Daten

Parameter	Wert	Hinweis	Seiten
Betriebsfrequenz	2406~2453 MHz	Frequenzbereich des Senders	S. 2

Wo es im PDF steht

Bedienelemente S. 3
Batterieinstallation S. 4
Binding-Anleitung S. 7
TSM-Konfiguration S. 8
LED-Codes S. 9

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

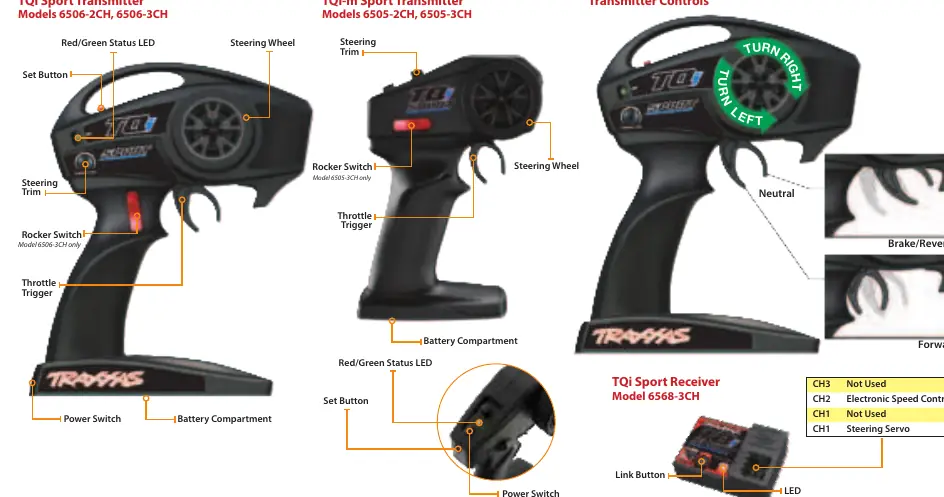

Übersicht der Bedienelemente des Senders

Seite 3

Seite 4

Seite 7

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Traxxas TQi Sport Funksysteme, einschließlich der Modelle 6505-2CH, 6505-3CH, 6506-2CH, 6506-3CH und 6568-3CH. Das System nutzt eine 2,4-GHz-Frequenz. Für eine maximale Reichweite sollte die Antenne des Senders immer in Richtung des Modells zeigen. Das System verfügt über eine Failsafe-Funktion, die bei Signalverlust oder niedriger Spannung eingreift.

Bedienelemente

Der Sender verfügt über ein Lenkrad, einen Gashebel, einen Ein-/Ausschalter, ein Batteriefach, einen Set-Button zur Programmierung und eine Status-LED. Der Empfänger ist mit einem Link-Button und einer LED ausgestattet.

Erste Schritte

Batterieinstallation: Der Sender benötigt 4 AA-Batterien. Öffnen Sie das Batteriefach an der Unterseite, legen Sie die Batterien gemäß der Polaritätsmarkierung ein und schließen Sie das Fach. Eine solide grüne LED bestätigt die Betriebsbereitschaft.

Empfängerinstallation: Der Empfänger sollte mit doppelseitigem Klebeband im Empfängergehäuse befestigt werden. Achten Sie darauf, die Antenne nicht zu knicken oder zu kürzen.

Verwendung des Funksystems

Reichweitentest: Führen Sie vor jeder Fahrt einen Reichweitentest durch. Entfernen Sie sich mit dem Sender vom Modell, während eine zweite Person das Modell hält, und prüfen Sie, ob die Steuerung korrekt reagiert.

Binding (Kopplung): Sollte die Verbindung zwischen Sender und Empfänger verloren gehen:

Halten Sie den SET-Button am Sender gedrückt.
Schalten Sie den Sender ein und lassen Sie den SET-Button los (LED blinkt langsam rot).
Halten Sie den LINK-Button am Empfänger gedrückt.
Schalten Sie den Geschwindigkeitsregler ein und lassen Sie den LINK-Button los.
Wenn beide LEDs dauerhaft grün leuchten, ist das System gekoppelt.

Traxxas Stability Management (TSM)

TSM hilft bei der Kontrolle des Fahrzeugs auf rutschigem Untergrund. Um TSM zu aktivieren oder zu deaktivieren:

Stellen Sie den Gashebel auf Neutral.
Drehen Sie das Lenkrad voll nach links oder rechts.
Halten Sie den SET-Button gedrückt.
Die LED blinkt schnell grün (TSM aktiviert) oder schnell rot (TSM deaktiviert).

Kanalumkehr

Falls die Lenkung oder der Gashebel "verkehrt herum" reagieren, können die Kanäle umgekehrt werden. Halten Sie dazu den SET-Button am Sender für zwei Sekunden gedrückt, bis die LED grün blinkt. Bewegen Sie dann den entsprechenden Steuerhebel (Lenkrad oder Gashebel) in die Endposition und drücken Sie erneut den SET-Button.

Fehlerbehebung und LED-Codes

Die Status-LED am Sender und Empfänger gibt Aufschluss über den Betriebszustand:

Dauerhaft grün: Normaler Betrieb.
Langsam rot blinkend: Binding-Modus.
Mittelschnell rot blinkend (Sender): Batterie schwach.
Schnell rot blinkend: Verbindungsfehler oder Failsafe/Niederspannung.

Praktische Hilfe

Typische Probleme

Status-LED am Sender blinkt rot

Batterien sind schwach oder falsch eingelegt. Ersetzen Sie diese durch neue oder frisch geladene Batterien.

Keine Verbindung zwischen Sender und Empfänger

Führen Sie den Binding-Vorgang erneut durch. Stellen Sie sicher, dass Sender und Empfänger innerhalb von 5 Fuß (ca. 1,5 m) zueinander stehen.

Modell reagiert nicht korrekt auf Lenkbefehle

Überprüfen Sie die Trimmung (Steering Trim) oder führen Sie ggf. eine Kanalumkehr durch, falls die Steuerung invertiert ist.

Vor der Verwendung

Batterien im Sender prüfen (4x AA).
Antenne des Empfängers auf Beschädigungen prüfen.
Reichweitentest durchführen.
Sicherstellen, dass der Sender vor dem Empfänger eingeschaltet wird.
Lenkung auf Neutralstellung prüfen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Stromversorgung: 4x AA Batterien (Alkaline oder NiMH).

Abbildungen und Diagramme

Sender-Diagramm zeigt Position von Lenkrad, Gashebel, Trimmung und Set-Button.
Empfänger-Diagramm zeigt Position von Link-Button und LED.
TSM-Aktivierung erfordert Lenkrad-Einschlag und SET-Button-Betätigung.

Modellkompatibilität

Kompatibel mit Traxxas-Modellen, die das TQi Sport System unterstützen.
Empfänger benötigt eine Stromquelle von 4,8-6,0V für den Binding-Vorgang.
