Installationsanleitung für Traxxas 10590-BLUE LED-Unterbodenbeleuchtungs-Set

Wichtige Informationen zur Installation

Dieses Dokument enthält die Installationsanweisungen für das Traxxas LED-Unterbodenbeleuchtungs-Set (Teilenummer 10590-BLUE, auch kompatibel mit 10590-GRN, 10590-RED, 10590-WHT). Die Installation erfordert grundlegende mechanische Kenntnisse und den Umgang mit dem Chassis des Fahrzeugs. Achten Sie bei der Verkabelung besonders darauf, dass die Kabel von beweglichen Teilen und heißen Oberflächen ferngehalten werden, um Beschädigungen zu vermeiden.

Lieferumfang

• LED-Unterbodenbeleuchtungseinheiten (links & rechts)
• 3-Volt-Zubehör-Stromversorgung
• Telemetrie-Expander-Halterung
• LED-Stromkabelbaum
• Diverse Schrauben (3x20mm CCS, 3x23mm CCS, 3x10mm BCS)
• M3x0.5 Nylon-Sicherungsmuttern
• Kabelbinder

Benötigtes Werkzeug

• 2.5mm Inbusschlüssel
• 2.0mm Inbusschlüssel
• 5.5mm Steckschlüssel

Installationsschritte

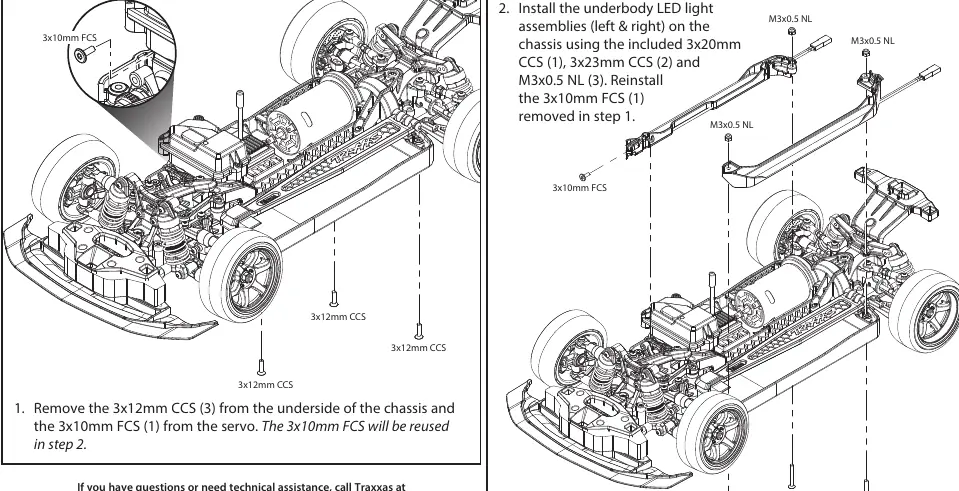

1. Vorbereitung: Entfernen Sie die 3x12mm CCS-Schrauben von der Unterseite des Chassis und die 3x10mm FCS-Schraube vom Servo. Die 3x10mm FCS-Schraube wird für Schritt 2 wiederverwendet.
2. Montage der LED-Einheiten: Installieren Sie die linken und rechten LED-Unterbodenbeleuchtungseinheiten am Chassis. Verwenden Sie dazu die mitgelieferten 3x20mm CCS, 3x23mm CCS und M3x0.5 Nylon-Sicherungsmuttern. Bringen Sie die zuvor entfernte 3x10mm FCS-Schraube wieder an.

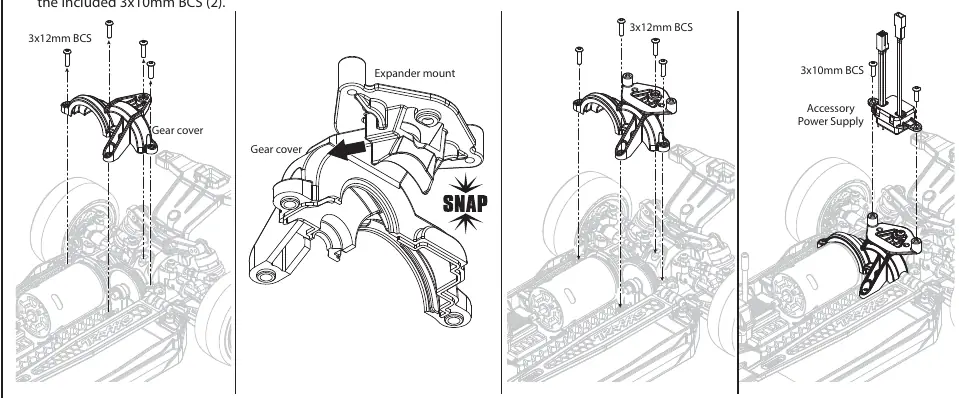

3. Installation der Stromversorgung: Montieren Sie die Expander-Halterung am Chassis. Befestigen Sie anschließend die 3-Volt-Zubehör-Stromversorgung mit den mitgelieferten 3x10mm BCS-Schrauben auf der Halterung.

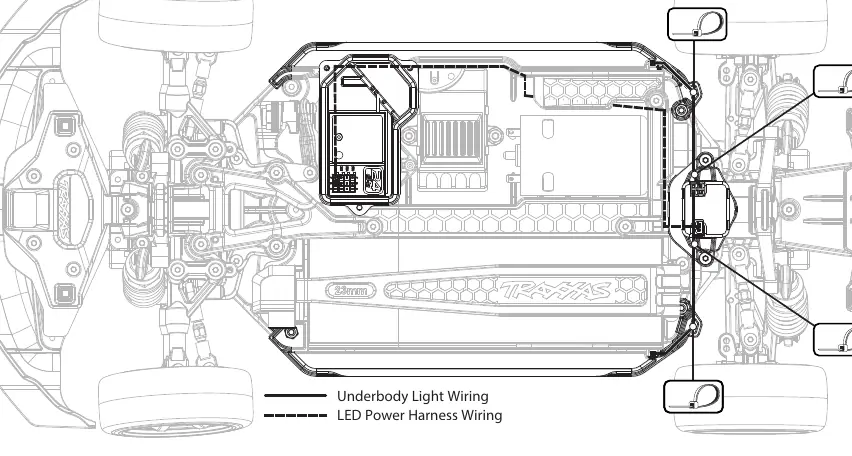

Verkabelung und Anschluss

Verlegen Sie die Kabelbäume von den LED-Einheiten zur Zubehör-Stromversorgung. Nutzen Sie die mitgelieferten Kabelbinder, um die Kabel sicher am Chassis zu befestigen. Verbinden Sie die schwarzen Stecker der Stromversorgung mit den entsprechenden Gegenstücken der LED-Einheiten. Verbinden Sie den roten Stecker des Stromkabelbaums mit der Stromversorgung und das andere Ende mit einem freien Kanal am Empfänger. Die Beleuchtung schaltet sich ein, sobald ein Akku angeschlossen wird.

Sicherheitshinweise

Trennen Sie den Akku immer vom Fahrzeug, wenn es nicht in Gebrauch ist. Stellen Sie sicher, dass alle Kabel sicher verlegt sind und keine Gefahr durch bewegliche Teile oder Hitzeentwicklung besteht. Bei Fragen oder technischem Support können Sie Traxxas unter 1-888-TRAXXAS (1-888-872-9927) kontaktieren (nur für Einwohner der USA).
