Bedienungsanleitung für Traxxas TQ 2.4GHz Funksystem
Schnelle Anleitung für das Traxxas TQ 2.4GHz Funksystem. Erfahren Sie mehr über die Installation, das Binden des Empfängers, die Fehlerbehebung mittels LED-Codes und wichtige Sicherheitshinweise für einen sicheren Betrieb.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Traxxas TQ 2.4GHz Funksystem ist ein RC-Fernsteuerungssystem. Die Anleitung beschreibt die Installation der Batterien, das Binden von Sender und Empfänger sowie die Fehlerdiagnose mittels LED-Codes. S. 1, 7, 8
Wichtigste Schritte
- Binden von Sender und Empfänger S. 7
- Installation der Senderbatterien S. 5
Erste Inbetriebnahme
- Schalten Sie immer zuerst den Sender ein und zuletzt aus, um Störungen zu vermeiden. S. 6
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Sender-LED blinkt schnell rot
Verbindungsfehler. System aus- und wieder einschalten oder neu binden.
S. 8Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| Schnell rot blinkend (Sender) | Verbindungsfehler (Link Failure) | System aus- und wieder einschalten, Ursache prüfen. | S. 8 |
| Mittelschnell rot blinkend (Sender) | Batterie schwach | Batterien ersetzen. | S. 8 |
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Betriebsfrequenz | 2406~2453 MHz | Frequenzbereich des Funksystems | S. 2 |
Wo es im PDF steht
- Sender- und Empfänger-Diagramme S. 3
- Fehlerbehebung (LED-Codes) S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für das Traxxas TQ 2.4GHz Funksystem. Es enthält wichtige Anweisungen zur sicheren Handhabung, Installation der Komponenten, zum Binden (Pairing) von Sender und Empfänger sowie zur Fehlerdiagnose mittels LED-Statusanzeigen.
Beschreibung des Funksystems
Das TQ 2.4GHz System besteht aus einem Sender und einem Micro-Empfänger. Der Sender verfügt über ein Lenkrad, einen Gashebel, eine Lenkungstrimmung und eine Set-Taste. Der Empfänger ist mit einer Link-Taste und einer Status-LED ausgestattet.
Erste Schritte und Installation
Installation der Senderbatterien
- Öffnen Sie das Batteriefach an der Unterseite des Senders durch Drücken der Lasche und Schieben des Deckels.
- Legen Sie 4 AA-Batterien gemäß der Polaritätsmarkierung im Fach ein.
- Schließen Sie den Batteriefachdeckel.
- Schalten Sie den Sender ein und prüfen Sie, ob die Status-LED dauerhaft grün leuchtet.
Installation der Empfängerantenne
- Schieben Sie den Antennendraht vollständig in das Antennenrohr.
- Entfernen Sie die Stellschraube an der Antennenhalterung mit dem mitgelieferten 1,5-mm-Inbusschlüssel.
- Setzen Sie das Rohr in die Halterung ein, ohne den Draht zu knicken.
- Ziehen Sie die Stellschraube fest, bis sie bündig mit der Öffnung abschließt.
Bedienung des Funksystems
Binden des Senders und Empfängers
Das System ist ab Werk bereits gebunden. Sollte ein erneutes Binden erforderlich sein:
- Halten Sie die SET-Taste am Sender gedrückt.
- Schalten Sie den Sender ein und lassen Sie die SET-Taste los. Die LED blinkt langsam rot.
- Halten Sie die LINK-Taste am Empfänger gedrückt.
- Schalten Sie den Geschwindigkeitsregler ein (durch Drücken der EZ-Set-Taste) und lassen Sie die LINK-Taste los.
- Wenn beide LEDs dauerhaft grün leuchten, ist das System gebunden.
Reichweitentest
Führen Sie vor jeder Fahrt einen Reichweitentest durch. Entfernen Sie sich mit dem Sender vom Modell, bis die geplante maximale Entfernung erreicht ist, und prüfen Sie, ob das Modell korrekt auf die Steuerbefehle reagiert.
Fehlerbehebung und LED-Codes
Die Status-LEDs am Sender und Empfänger geben Aufschluss über den Betriebszustand:
- Dauerhaft grün: Normaler Fahrbetrieb.
- Langsam rot blinkend: Bindungsmodus aktiv.
- Mittelschnell rot blinkend (Sender): Batterie schwach, Batterien ersetzen.
- Schnell rot blinkend: Verbindungsfehler (Link Failure) oder Failsafe/Unterspannung. Sender und Empfänger sind nicht verbunden oder die Spannung ist zu niedrig.
Sicherheitshinweise
- Schalten Sie immer zuerst den Sender ein und zuletzt aus.
- Verwenden Sie keine beschädigten Antennen. Knicken oder schneiden Sie den Antennendraht nicht.
- Verwenden Sie nur AA-Batterien oder voll geladene NiMH-Akkus.
- Halten Sie das Modell von sich und anderen fern.
Praktische Hilfe
Typische Probleme
Sender-LED blinkt mittelschnell rot
Die Batterien im Sender sind schwach. Ersetzen Sie diese durch neue oder frisch geladene Batterien.
Sender-LED blinkt schnell rot
Verbindungsfehler (Link Failure). Sender und Empfänger sind nicht mehr gebunden. Schalten Sie das System aus und wieder ein oder führen Sie den Bindungsvorgang erneut durch.
Modell reagiert nicht oder Reichweite ist sehr gering
Prüfen Sie, ob die Antenne beschädigt, geknickt oder abgeschnitten ist. Stellen Sie sicher, dass die Batterien voll sind.
Vor der Verwendung
- Sender einschalten (zuerst).
- Empfänger einschalten (danach).
- Batterien auf korrekte Polarität prüfen.
- Antenne auf Beschädigungen prüfen.
- Reichweitentest durchführen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 2406~2453 MHz
- Betriebsfrequenzbereich des Funksystems.
- 4 AA Batterien
- Erforderliche Stromversorgung für den Sender.
Abbildungen und Diagramme

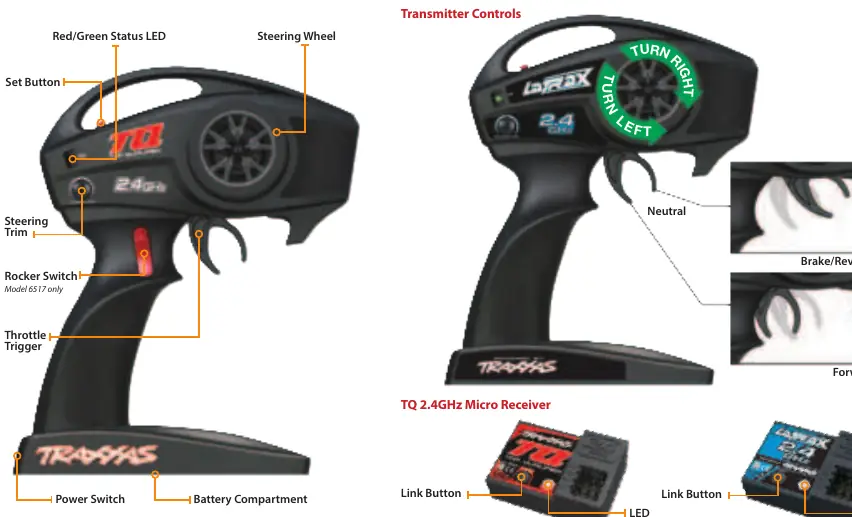

- Das Sender-Diagramm zeigt die Position von Lenkrad, Gashebel, Trimmung und Set-Taste.
- Das Empfänger-Diagramm zeigt die Position der Link-Taste und der Status-LED.
Modellkompatibilität
- Das System ist für Traxxas-Modelle konzipiert.
- Der Empfänger muss mit einer nominalen Spannung von 4,8-6,0V betrieben werden.
Autor der Aufbereitung
Laura Fischer
Fachredakteurin für Gebrauchsanleitungen
