Bedienungsanleitung für Traxxas TQ 2.4GHz Funksystem

Schnelle Anleitung für das Traxxas TQ 2.4GHz Funksystem. Erfahren Sie mehr über die Installation, grundlegende Einstellungen, Binding-Verfahren, LED-Statuscodes und die Nutzung der erweiterten Funktionen wie Traxxas Link.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das Traxxas TQ 2.4GHz System ist ein programmierbares Funksystem. Die Grundeinstellungen (Trim, Gas) erfolgen über die Knöpfe am Sender. Erweiterte Einstellungen (Exponential, Endpunkte, Sub-Trim) werden über das Menü (MENU/SET-Tasten) und die LED-Signale konfiguriert. S. 1, 2, 4

Wichtigste Schritte

Binding durchführen S. 2
Modell-Profil zurücksetzen S. 2

Erste Inbetriebnahme

Batterien einlegen und Sender einschalten S. 1

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Sender-LED blinkt schnell rot

Verbindungsfehler. Sender und Empfänger aus- und wieder einschalten.

S. 3

Wartung und Reset

Werkseinstellungen wiederherstellen S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Batterien	4x AA	Stromversorgung des Senders	S. 1
Modellspeicher	20	Anzahl der speicherbaren Empfänger	S. 3

Wo es im PDF steht

Grundfunktionen und Batteriewechsel S. 1
Erweiterte Einstellungen und Binding S. 2
LED-Codes und Traxxas Link S. 3
Menü-Baum (Menü-Navigation) S. 4

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 1

Wichtige Informationen aus der Anleitung

Das Traxxas TQ 2.4GHz Funksystem ist für den Einsatz mit Traxxas-Modellen konzipiert. Für eine optimale Reichweite muss die Antenne des Senders immer vertikal (nach oben zeigend) gehalten werden. Knicken oder schneiden Sie niemals das Antennenkabel des Empfängers, da dies die Reichweite drastisch reduziert.

Inbetriebnahme und Batteriewechsel

Der Sender benötigt 4 AA-Batterien. Das Batteriefach befindet sich an der Unterseite des Senders.

Drücken Sie die Lasche am Batteriefachdeckel und heben Sie ihn an.
Legen Sie die Batterien gemäß der Polaritätsmarkierung im Fach ein.
Schließen Sie den Deckel wieder.
Schalten Sie den Sender ein und prüfen Sie, ob die Status-LED dauerhaft grün leuchtet.

Grundlegende Einstellungen

Das System ist ab Werk voreingestellt, sollte aber vor der ersten Fahrt geprüft werden:

Lenkungstrimmung (Steering Trim): Justiert den Neutralpunkt der Lenkung. Wenn die Räder nicht gerade stehen, drehen Sie den Trimmknopf, bis sie gerade ausgerichtet sind.
Gas-Neutralstellung (Throttle Neutral): Kann auf 50/50 (gleichmäßige Beschleunigung/Rückwärtsfahrt) oder 70/30 (mehr Gas, weniger Rückwärts) eingestellt werden.
Multi-Function Knob: Dieser Knopf kann für verschiedene Funktionen programmiert werden, standardmäßig steuert er die Lenkungsempfindlichkeit (Exponential).

Erweiterte Funktionen und Traxxas Link

Traxxas Link ermöglicht es, Einstellungen für verschiedene Empfänger im Sender zu speichern. Das System erkennt automatisch, welcher Empfänger gebunden ist. Die "Model Lock"-Funktion verhindert, dass ein Empfänger versehentlich aus dem Speicher gelöscht wird.

LED-Statusanzeigen und Fehlerbehebung

Die LED am Sender gibt Auskunft über den Systemstatus:

Dauerhaft grün: Normaler Betrieb.
Langsam rot blinkend: Binding-Modus.
Mittelschnell rot blinkend: Batterie schwach.
Schnell rot blinkend: Verbindungsfehler (Link Failure). Schalten Sie das System aus und wieder ein. Prüfen Sie auf Reichweitenprobleme oder schwache Batterien.

Menü-Navigation

Um erweiterte Einstellungen vorzunehmen, nutzen Sie die Tasten MENU und SET. Halten Sie MENU gedrückt, um das Menü zu betreten. Mit MENU navigieren Sie durch die Optionen, mit SET wählen Sie diese aus. Um das Menü zu verlassen und Einstellungen zu speichern, halten Sie MENU gedrückt.

Praktische Hilfe

Typische Probleme

Sender-LED blinkt schnell rot

Verbindungsfehler (Link Failure). Schalten Sie Sender und Empfänger aus und wieder ein. Prüfen Sie die Batterien und die Antenne.

Sender-LED blinkt mittelschnell rot

Batterien im Sender sind schwach. Ersetzen Sie diese durch neue oder frisch geladene Batterien.

Modell reagiert nicht oder unkontrolliert

Führen Sie einen Reichweitentest durch und stellen Sie sicher, dass Sender und Empfänger korrekt gebunden sind.

Vor der Verwendung

Senderantenne vertikal ausrichten.
4 AA-Batterien in den Sender einlegen.
Sender einschalten und grüne LED prüfen.
Modell auf einen Ständer stellen (Räder frei).
Empfänger einschalten.
Lenkung und Gas auf korrekte Funktion prüfen.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

50/50 Einstellung: Gleicher Weg für Vorwärts- und Rückwärtsfahrt.
70/30 Einstellung: 70% Weg für Vorwärtsfahrt, 30% für Rückwärtsfahrt.
Exponential (Expo): Beeinflusst die Empfindlichkeit der Lenkung um den Neutralpunkt herum.

Abbildungen und Diagramme

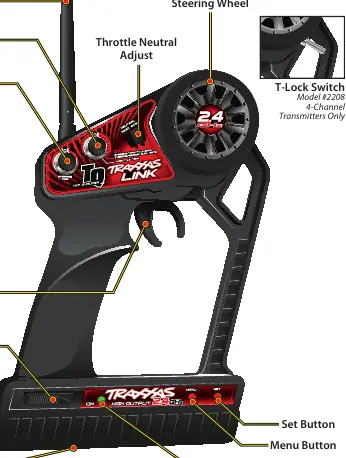

Der Sender verfügt über einen Multi-Function-Knopf, Lenkungstrimmung, Gas-Neutral-Einstellung, Ein-/Ausschalter und Batteriefach.
Die LED-Codes geben Aufschluss über den Betriebszustand (Binding, Fehler, Batterie).

Modellkompatibilität

Geeignet für alle gängigen Servos in Hobby-Grade R/C-Fahrzeugen.
Traxxas Link speichert Einstellungen für bis zu 20 Empfänger.
